Используйте стандартные инструменты построения эскиза, чтобы вручную разместить формы арматурных стержней на допустимой основе.
Видеоролик «Детализация с применением плоской арматуры»
Существующая форма соответствует эскизу арматурных стержней в том случае, если для эскиза и формы совпадают значения следующих атрибутов:
- количество прямолинейных сегментов,
- форма присоединенных прямолинейных сегментов,
- количество отгибов,
- направление отгибов,
- размеры изгибов в отгибах,
- тип формы: со стандартными изгибами или с хомутами армирования.
Если эскиз не соответствует ни одной из существующих форм, в обозревателе форм арматурных стержней и в раскрывающемся списке "Тип формы арматурного стержня" на панели параметров создается новая форма.
- Выберите вкладку "Конструкция"
панель "Армирование"
("Арматурный стержень").
- Выберите вкладку "Изменить | Разместить арматурный стержень"панель "Ориентация размещения" (или "Размещение в перспективе")
("Эскиз арматурного стержня").
- При отображении соответствующего запроса выберите элемент, который будет служить основой для арматурных стержней.

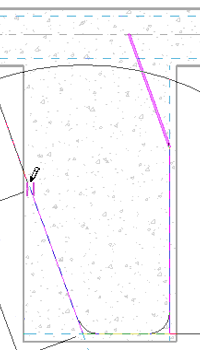

- С помощью инструментов рисования эскизов нарисуйте эскиз формы арматурного стержня.
Построение эскиза форм арматурного стержня
- Добавьте отгибы к концам форм арматурных стержней.
Добавление отгибов арматурного стержня к профилю на эскизе
- Разместите и ориентируйте отгибы арматуры.

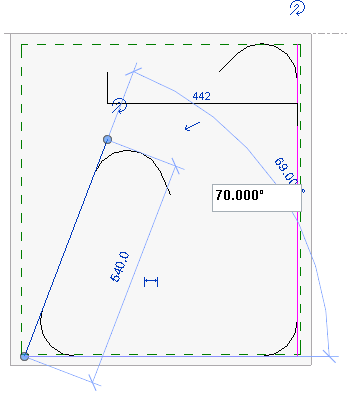

Совет: При управлении сегментами в режиме эскиза можно вручную установить длину и угловые размеры, щелкнув временные размеры и выполнив ввод нового значения. Эти временные значения можно преобразовать в постоянные.
- Выберите вкладку "Изменить | Создать эскиз арматуры"панель "Режим"

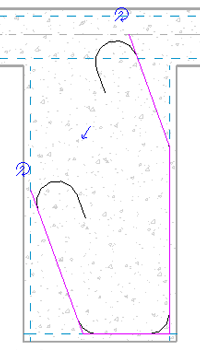

("Выход из режима редактирования"), чтобы принять эскиз и разместить новый профиль. Форма нового арматурного стержня корректируется путем его привязки к опорному элементу защитного слоя армирования.
Прим.: Размеры отменяются при преобразовании арматурного стержня в профиль.
