Vereinfachen von Baugruppen

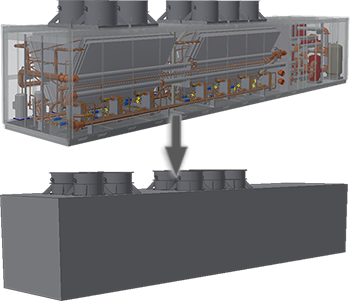

Reduzieren Sie die Komplexität von Baugruppenmodellen, um die Leistung in nachgelagerten Prozessen zu verbessern, geistiges Eigentum zu schützen oder um sie in noch größeren Baugruppen zu verwenden.
Neue Funktionen: 2022, 2026
Mit dem Befehl Vereinfachen können Sie ein Bauteil aus einer Baugruppe erstellen. Geben Sie die Komponenten und Elemente an, die Sie aus dem vereinfachten Bauteil entfernen möchten, oder verwenden eine der integrierten Voreinstellungen.
Welche Vorteile bieten vereinfachte Bauteile?
- Einfache Verwendung
- Erhebliche Reduzierung der Dateigröße bei großen Baugruppen und komplexen Bauteilen
- Schnelleres Öffnen von Baugruppen mit einem Ersatzobjekt-Modellzustand für vereinfachte Baugruppen
- Höhere Leistung beim Anzeigen und Bearbeiten großer Baugruppen und komplexer Bauteile
- Schützen Sie geistiges Eigentum durch Entfernen von Elementen und internen Komponenten
- Bei einem vereinfachten Flächenverbund werden die ursprünglichen Komponentendarstellungen und bei Bedarf weitere visuelle Elemente, z. B. Gewindegrafiken, beibehalten.
- In allen vereinfachten Bauteilen werden die Masseeigenschaften der Originalbaugruppe gespeichert, wenn diese vor dem Erstellen der Vereinfachung berechnet wurden.
- Ein Flächenverbundbauteil wird bei der Interferenz- und Kollisionserkennung nicht berücksichtigt.
- Vermeiden Sie die Verwendung von zusammengesetzten Bauteilen in Schnittansichten.
Zugangspunkte
Der Befehl Vereinfachen in Verbindung mit Inventor-Standardbaugruppenmodellen ist wie folgt verfügbar:
- Registerkarte Zusammenfügen
Gruppe Vereinfachung Vereinfachen - Browser: Knoten Modellzustand Neues Ersatzobjekt Vereinfachen
Der Befehl Vereinfachen für die Verwendung bei Architekturprojekten ist wie folgt verfügbar:
- Menü Datei Exportieren In RVT exportieren: Der Ausgabedateityp ist auf .rvt beschränkt.
- Registerkarte Umgebung BIM-Inhalt Gruppe RVT Vereinfachen & exportieren: Die Ausgabedatei ist auf .rvt beschränkt.
- Registerkarte Umgebung BIM-Inhalt Gruppe RFA Ersatzobjekt vereinfachen: Erstellt ein Ersatzobjekt für Baugruppen. Wird in der Regel in Verbindung mit dem Befehl Gebäudekomponenten exportieren verwendet.
Eigenschaftengruppe Baugruppen vereinfachen
Die Gruppe Eigenschaften besteht aus Gruppen von Steuerelementen, Eingabefeldern und Auswahlen, die die Möglichkeit bieten, die Anzahl der Komponenten und Elemente im vereinfachten Modell zu reduzieren. Gruppen werden basierend auf den von Ihnen angegebenen Optionen angezeigt, während Sie sich in der Gruppe Eigenschaften nach unten bewegen.
Diese Gruppen lauten:
Verwendungszweck der einzelnen Gruppen:
- Anfangszustand: Geben Sie den Modellzustand, die Konstruktionsansicht und die Positionsansicht für das vereinfachte Modell an.
- Hüllen: Ersetzt Komponenten durch eine Hülle, die auf dem Volumen des Begrenzungsrahmens basiert.
- Komponenten: Entfernen Sie Bauteile und Komponenten durch explizite Auswahl, oder verwenden Sie eine diagonale Maßeinheit für einen Begrenzungsrahmen, um Komponenten zu entfernen, die innerhalb des Volumens liegen.
- Elemente: Entfernen Sie Elemente nach Typ und/oder Größe. Sie können auch ausgewählte Elemente beibehalten.
- Ausgabe: Die Dateiausgabeoptionen sind eine neue IPT-Datei oder eine neue IPT-Ersatzobjektdatei. Der Dateiname wird im Breadcrumb oben in der Gruppe Eigenschaften angezeigt. Für diese Dateitypen stehen vier Stiloptionen zur Verfügung.
- Erweiterte Eigenschaften: Weniger häufig verwendete Einstellungen für die Verwaltung des vereinfachten Modells, das ausgegeben wird.
Wie verwende ich ein vereinfachtes Bauteil in einem Modellzustand?
Es sind drei Arbeitsabläufe verfügbar, um ein vereinfachtes Bauteil zu erstellen und dieses als Ersatzobjekt für eine Baugruppe in einem Modellzustand zu verwenden:
- Erstellen Sie mit dem Befehl Vereinfachen ein vereinfachtes Bauteil in einer Baugruppe. Öffnen Sie die Zielbaugruppe, erweitern Sie den Ordner Modellzustände, klicken Sie mit der rechten Maustaste auf den Ordner Ersatzobjekte, erweitern Sie Neues Ersatzobjekt, klicken Sie auf Bauteildatei wählen, und navigieren Sie zur Bauteildatei auf dem Datenträger.
- Erweitern Sie den Ordner Modellzustände in der Quellbaugruppe, klicken Sie mit der rechten Maustaste auf den Ordner Ersatzobjekte, erweitern Sie Neues Ersatzobjekt, und klicken Sie auf Vereinfachen, um ein vereinfachtes Bauteil zu erstellen und es als aktives Ersatzobjekt zu verwenden.
- Navigieren Sie zu Registerkarte Zusammenfügen Gruppe Vereinfachung Befehl Vereinfachen, um ein vereinfachtes Bauteil zu erstellen, und verwenden Sie es in der ursprünglichen Baugruppe als aktives Ersatzobjekt.
Kann ich ein vereinfachtes Bauteil bearbeiten?
Ein vereinfachtes Bauteil ist eine abgeleitete Bauteildatei. Beim Erstellen des vereinfachten Bauteils haben Sie die Möglichkeit, die Verknüpfung mit der Quelldatei beizubehalten oder zu lösen. Wenn die Verknüpfung beibehalten wird, öffnen Sie die Datei, klicken Sie im Browser mit der rechten Maustaste auf den Baugruppenknoten, und wählen Sie Vereinfachung bearbeiten.
