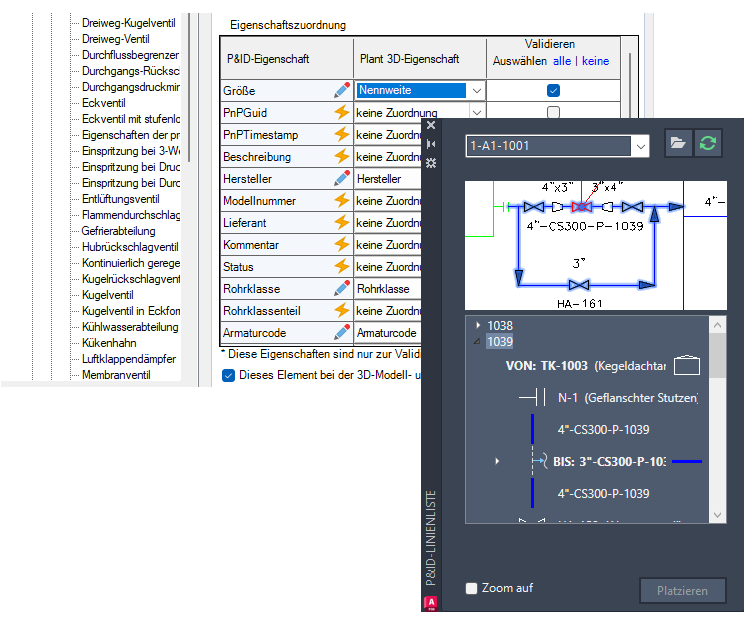

Das Fenster P&ID-Linienliste bietet eine umfassende Ansicht der P&ID-Zeichnung, in der alle Leitungssegmente und die zugehörigen Komponenten angezeigt werden, z. B. In-Line-Komponenten, Stutzen, Start-/Endapparatemodelle, Abzweige und Verweispfeile.
Über die Linienliste können Sie jedes verfügbare P&ID-Objekt auswählen und dessen jeweilige Plant 3D-Entsprechung in das 3D-Modell einfügen. Dadurch wird sichergestellt, dass die Eigenschaftswerte des P&ID-Objekts exakt in das 3D-Modell kopiert werden.
Anmerkung:
- Es wird dringend empfohlen, ein P&ID-Objekt einem Plant 3D-Objekt zuzuordnen, bevor ein entsprechendes Plant 3D-Objekt im Modell platziert wird. Wenn Sie nicht zugeordnete Elemente platzieren, wird das Dialogfeld Benutzerdefinierte Teile angezeigt.
- P&ID-Leitungssegmente werden immer Plant 3D-Rohren zugeordnet.
- Für eine bessere Leistung der P&ID-Modellierer-Vorschau wird dringend empfohlen, die Systemvariable PLANTLINELISTUSEGSF zu aktivieren, um den schnellen Schattierungsmodus zu aktivieren.
