So platzieren Sie Armaturen, Fittings und In-Line-Instrumente

Sie können Armaturen, Fittings und In-Line-Instrumente aus der P&ID-Linienliste auswählen und die zugeordneten Plant 3D-Entsprechungen im Modell platzieren.

Ventile, Fittings und In-Line-Instrumente werden unter jeder Liniengruppe aufgeführt.

Wenn ein P&ID-Objekt mehreren Plant 3D-Objekten zugeordnet ist, können Sie das gewünschte Plant 3D-Objekte angeben, wenn Sie es in der Zeichnung platzieren.

1. Öffnen Sie ein Plant 3D-Modell.
2. Klicken Sie in der Multifunktionsleiste auf die Registerkarte Start Gruppe Teil einfügen P&ID-Linienliste.

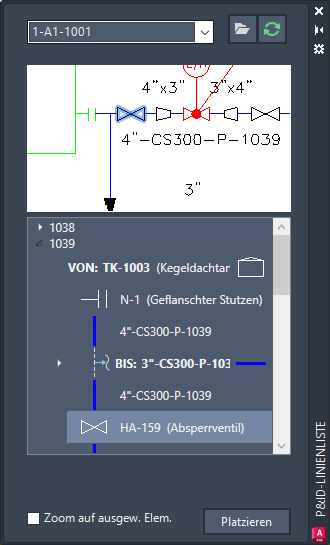

3. Führen Sie im Fenster P&ID-Linienliste folgende Schritte durch:
   • Klicken Sie in der Dropdown-Liste auf die P&ID-Zeichnung, deren Leitungen und Komponenten Sie anzeigen möchten.
   • Erweitern Sie in der Baumstruktur die Rohrleitungsgruppe. Klicken Sie auf ein Element (z. B. Absperrventil).
   • Klicken Sie auf Platzieren.

   Anmerkung: Beim Platzieren nicht zugeordneter Elemente wird das Dialogfeld Benutzerdefinierte Teile angezeigt. Sie können die Schritte im Dialogfeld ausführen, um benutzerdefinierte Teile zu erstellen.
4. Führen Sie einen der folgenden Schritte durch:
   • Wenn die Nennweite und die Rohrklasse übereinstimmen, fahren Sie mit Schritt 5 fort.

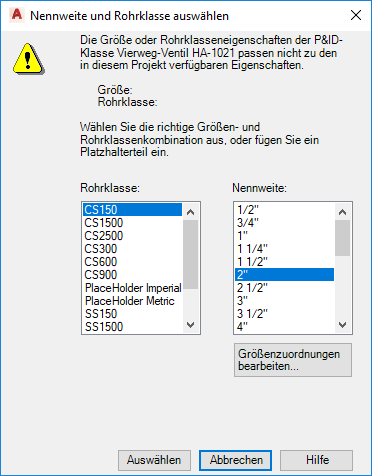

   • Wenn die Nennweite und die Rohrklasse nicht übereinstimmen, führen Sie im Dialogfeld Nennweite und Rohrklasse auswählen folgende Schritte durch:
     • Klicken Sie unter Rohrklasse auf eine Rohrklasse (z. B. CS150).
     • Klicken Sie unter Nennweite auf eine Nennweite (z. B. 4").
     • Wenn Sie sich sicher sind, dass Ihre Auswahl für alle Situationen zutreffend ist, aktivieren Sie das Kontrollkästchen [Nennweite] immer durch den ausgewählten Größenwert ersetzen. (Die Rohrklasse wird nicht zusammen mit der Nennweite gespeichert.)
     • Wenn die gewünschte Nennweite nicht verfügbar ist, klicken Sie auf Größenzuordnungen bearbeiten, um die Standardzuordnungsdatei zu bearbeiten.
     • Klicken Sie auf Auswählen.

5. Führen Sie einen der folgenden Schritte durch:
   • Wenn die P&ID-Objektklasse einer einzelnen Plant 3D-Klasse zugeordnet ist, fahren Sie mit Schritt 6 fort.

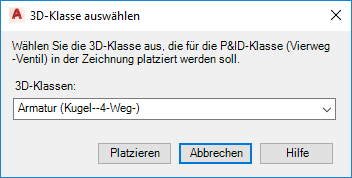

   • Wenn die P&ID-Objektklasse mehreren Plant 3D-Klassen zugeordnet ist, klicken Sie im Dialogfeld Plant 3D-Klassenzuordnung auswählen in der Liste 3D-Klassen auf eine Plant 3D-Klasse. Klicken Sie auf Platzieren.

6. Klicken Sie im Zeichenbereich auf einen Punkt auf einem Rohr, um die Position für das In-Line-Instrument festzulegen.
7. Drücken Sie die EINGABETASTE.
