So platzieren Sie Apparate und Stutzen aus der P&ID-Linienliste

Sie können den Start- oder Endapparat und den Stutzen aus der P&ID-Linienliste auswählen. Diese ausgewählten Komponenten können dann als zugeordnete Plant 3D-Entsprechungen im Modell platziert werden.

Die Start- (VON) und Endapparate (TO) sowie der Stutzen werden unter jeder Liniengruppe aufgeführt.

1. Öffnen Sie ein Plant 3D-Modell.
2. Klicken Sie in der Multifunktionsleiste auf die Registerkarte Start Gruppe Teil einfügen P&ID-Linienliste.

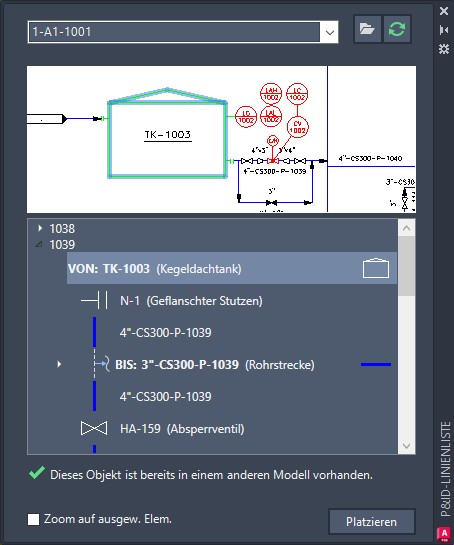

3. Führen Sie im Fenster P&ID-Linienliste folgende Schritte durch:
   • Klicken Sie in der Dropdown-Liste auf die P&ID-Zeichnung, deren Leitungen und Komponenten Sie anzeigen möchten.
   • Erweitern Sie in der Baumstruktur die Rohrleitungsgruppe. Klicken Sie auf einen Apparat.
   • Klicken Sie auf Platzieren.
   Anmerkung: Wenn ein bestimmtes Stutzen-Tag in der Plant 3D-Apparatevorlage vorhanden ist, werden alle Eigenschaftswerte der Stutzen in die entsprechenden Plant 3D-Stutzen kopiert.
4. Führen Sie nach dem Platzieren der P&ID-Apparate die folgenden Schritte durch:
   • Klicken Sie in der Strukturansicht auf einen Stutzen.
   • Klicken Sie auf Platzieren.
