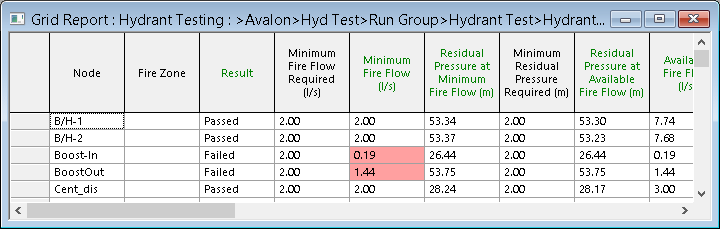

Questo vista visualizza i risultati di una simulazione Parametri antincendio - Test idrante.
La vista viene visualizzata in uno dei seguenti modi:
- Trascinando un oggetto risultati della simulazione del test dell'idrante nell'area di lavoro principale.
- Selezionando Risultati
Rapporti griglia Test idrante e completando la finestra di dialogo Test idrante.
Suggerimento: Per visualizzare i risultati sulla planimetria fino al tempo di test dell'idrante, è possibile fare clic con il pulsante destro del mouse sulla simulazione del test dell'idrante, scegliere Apri come, quindi selezionare Risultati riproduzione completi nella finestra di dialogo Seleziona risultati.
| Elemento | Descrizione |
|---|---|
| Intestazioni di colonna | Le intestazioni di colonna sono codificate con colore verde per i risultati e nero per i dati di input. |
| Vincoli non soddisfatti | Se un vincolo specificato nei dati dei parametri antincendio o nel foglio proprietà Idrante di un nodo idrante non è stato soddisfatto (ad esempio, Parametri antincendio minimi), il campo appropriato viene evidenziato in rosso nella griglia. |
| Campi dei risultati del test dell'idrante |
Nodo: ID del nodo di test. Risultato:
Parametri antincendio minimi richiesti: portata minima richiesta per soddisfare le esigenze del sistema antincendio. Il valore di portata minima è specificato dal utente nell'elemento Dati parametri antincendio o nel foglio proprietà Idrante di un nodo idrante. Parametri antincendio minimi: il valore minore tra i parametri antincendio minimi richiesti definiti dall'utente e i parametri antincendio disponibili calcolati nel nodo di test. Pressione residua con parametri antincendio minimi: la pressione in corrispondenza del nodo di test quando i parametri antincendio minimi vengono applicati al nodo. Questo risultato viene calcolato solo se l'opzione Calcola pressione ai parametri antincendio minimi e massimi è selezionata nella finestra di dialogo Opzioni parametri antincendio. Pressione minima residua richiesta: la pressione residua minima consentita in corrispondenza del nodo di test durante l'incidente di incendio. Pressione residua con parametri antincendio disponibili: la pressione residua in corrispondenza del nodo di test quando i parametri antincendio disponibili vengono applicati al nodo. Parametri antincendio disponibili: i parametri antincendio massimi rilevabili nel nodo di test nel rispetto dei vincoli di pressione. I Parametri antincendio disponibili sono determinati da:
Se non è possibile soddisfare i vincoli di pressione applicati, lo stato del nodo di test sarà Non riuscito. Parametri antincendio massimi richiesti: un valore di portata massima è specificato dal utente nell'elemento Dati parametri antincendio o nel foglio proprietà Idrante di un nodo dell'idrante. Queste informazioni vengono visualizzate solo se l'opzione Calcola pressione ai parametri antincendio minimi e massimi è selezionata nella finestra di dialogo Opzioni parametri antincendio. Parametri antincendio massimi: il valore minore tra i parametri antincendio massimi richiesti definiti dall'utente e la portata idrante aperto calcolata in corrispondenza del nodo di test. Questo risultato viene calcolato solo se l'opzione Calcola pressione ai parametri antincendio minimi e massimi è selezionata nella finestra di dialogo Opzioni parametri antincendio. Pressione residua con parametri antincendio massimi: la pressione in corrispondenza del nodo di test quando i parametri antincendio massimi vengono applicati al nodo. Questo risultato viene calcolato solo se l'opzione Calcola pressione ai parametri antincendio minimi e massimi è selezionata nella finestra di dialogo Opzioni parametri antincendio. Pressione residua con idrante aperto: la pressione in corrispondenza del nodo di test quando la portata idrante aperto viene applicata al nodo. Questo risultato viene calcolato solo se l'opzione Calcola portata idrante aperta è selezionata nella finestra di dialogo Opzioni parametri antincendio. Portata idrante aperto: la portata in corrispondenza del nodo di test quando l'idrante è aperto al 100%. Questo risultato viene calcolato solo se l'opzione Calcola portata idrante aperta è selezionata nella finestra di dialogo Opzioni parametri antincendio. Pressione pre-test: pressione in corrispondenza del nodo di test al tempo del test dell'idrante prima dell'applicazione dei parametri antincendio. È il risultato che si otterrebbe in caso di esecuzione di un tipo di simulazione normale. Domanda pre-test: domanda in corrispondenza del nodo di test al tempo del test dell'idrante prima dell'applicazione dei parametri antincendio. È la domanda che verrebbe applicata in caso di esecuzione di un tipo di simulazione normale. Minima pressione residua richiesta nella zona: la pressione residua minima consentita durante l'incidente di incendio in corrispondenza dei nodi che si trovano nella stessa zona antincendio del nodo di test. Il nodo di test non è incluso. Queste informazioni vengono visualizzate solo se l'opzione Usa vincoli di zona è selezionata nella finestra di dialogo Opzioni parametri antincendio. Minima pressione residua nella zona: la pressione residua minima durante l'incidente di incendio in corrispondenza dei nodi che si trovano nella stessa zona antincendio del nodo di test (il nodo di test stesso non è incluso). Questo risultato viene calcolato solo se l'opzione Usa vincoli di zona è selezionata nella finestra di dialogo Opzioni parametri antincendio. Minimo nodo zona: nodo in corrispondenza del quale si verifica la pressione residua minima della zona. Pressione minima residua rete richiesta: la pressione residua minima durante l'incidente di incendio in corrispondenza di nodi che non si trovano nella stessa zona antincendio del nodo di test. Queste informazioni vengono visualizzate solo se l'opzione Utilizza vincoli di rete è selezionata nella finestra di dialogo Opzioni parametri antincendio. Pressione minima residua rete: la pressione residua minima durante l'incidente di incendio in corrispondenza di nodi che non si trovano nella stessa zona antincendio del nodo di test. Nota: I nodi Carico fisso, Pozzo and Serbatoio non sono inclusi nel controllo della pressione minima residua della rete.
Questo risultato viene calcolato solo se l'opzione Usa vincoli di rete è selezionata nella finestra di dialogo Opzioni parametri antincendio. Minimo nodo rete: nodo in corrispondenza del quale si verifica la pressione minima residua della rete. Velocità massima richiesta: la velocità massima consentita in uno qualsiasi dei collegamenti della rete durante l'incidente di incendio.Queste informazioni vengono visualizzate solo se l'opzione Usa velocità massima è selezionata nella finestra di dialogo Opzioni parametri antincendio. Velocità massima: la velocità massima registrata nei collegamenti della rete durante l'incidente di incendio.Questo risultato viene calcolato solo se l'opzione Usa velocità massima è selezionata nella finestra di dialogo Opzioni parametri antincendio. Collegamento velocità massima: collegamento in corrispondenza del quale si verifica la velocità massima. |
| Menu contestuale |
Copia: copia i valori delle celle selezionate negli Appunti. È possibile copiare più celle/righe/colonne contemporaneamente. Congela colonne: disponibile dalle intestazioni di colonna quando sono selezionate una o più colonne. Sposta le colonne sul lato sinistro della griglia e li contrassegna con una linea più spessa. Quando si scorrono le colonne lateralmente, le colonne congelate non si spostano. Scongela tutte le colonne: disponibile dalle intestazioni di colonna quando le colonne sono state precedentemente congelate. Scongela tutte le colonne congelate. Curva idrante: mostra un grafico della curva dell'idrante calcolata. Varie opzioni di ordinamento: ordina i dati in una singola colonna o in righe/colonne selezionate. |
| Ordine colonne | È possibile ridisporre le colonne facendo clic sull'intestazione e trascinando la colonna nella posizione richiesta nella griglia. |
