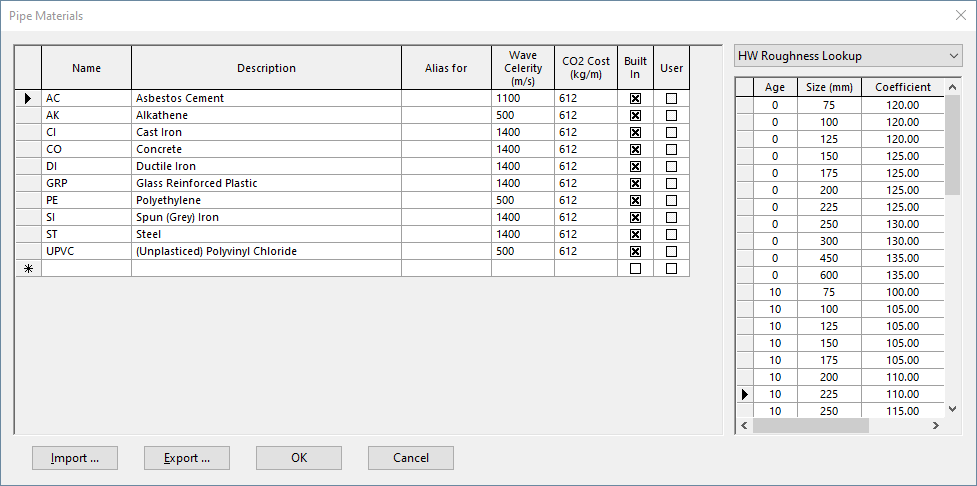

Finestra di dialogo Materiali condotta

Questa finestra di dialogo viene utilizzata per gestire l'elenco dei materiali della condotta.

Questi materiali possono essere selezionati quando si imposta il campo Materiale per qualsiasi oggetto tipo di collegamento.

La finestra di dialogo consente di:

• aggiungere nuovi materiali delle condotte
• impostare valori di celerità delle onde per i materiali delle condotte
• impostare valori di costo del materiale CO₂ per i materiali delle condotte
• creare e modificare tabelle di lookup definite dall'utente per i materiali delle condotte incorporati e quelli definiti dall'utente
• visualizzare le tabelle di lookup di default per i materiali di costruzione
• scegliere se utilizzare le tabelle di default o quelle definite dall'utente per i materiali di costruzione

Nota: Se le impostazioni globali del database sono protette, solo i proprietari del database saranno in grado di apportare modifiche nella finestra di dialogo Materiali condotta. Per ulteriori informazioni, vedere Informazioni sulle autorizzazioni utente.

Per ulteriori informazioni sull'utilizzo della finestra di dialogo Materiali condotta come parte del processo di lookup automatico, vedere i seguenti argomenti:

• Informazioni sul materiale delle condotte e lookup automatico
• Impostazione della scabrezza delle condotte
• Impostazione del diametro condotta
• Impostazione della celerità delle onde
• Impostazione del costo di CO2 dei materiali

La finestra di dialogo viene visualizzata scegliendo Strumenti Materiali condotta.

Elemento	Descrizione
Griglia principale	È possibile aggiungere un nuovo materiale della condotta nella riga contrassegnata da questo simbolo (se presente). Immettere un nome, quindi immettere o scegliere i valori nelle altre colonne. Nome Nome del materiale della condotta. Questo è il codice interno ed è composto da un massimo di 10 caratteri Descrizione Una descrizione più completa del materiale della condotta. Questa descrizione viene visualizzata nell'elenco a discesa delle griglie di collegamento quando si seleziona Materiale condotta. Alias per È possibile impostare qualsiasi materiale della condotta definito dall'utente in modo che funga da alias per un altro materiale della condotta. In questo campo, immettere l'altro nome del materiale della condotta. Ad esempio, è possibile aggiungere un nuovo materiale della condotta denominato IRON e quindi impostare il relativo campo Alias in modo che punti al tipo CI (Ghisa) incorporato. Ora, quando le procedure di ricerca trovano IRON nel campo Materiale per una condotta, cercheranno CI (Ghisa) nelle tabelle. Quando un tipo di materiale viene impostato come alias, non è possibile modificare le tabelle di lookup associate al tipo, in quanto non verranno utilizzate nelle procedure di lookup. Vengono invece utilizzate le tabelle dei tipi alias. I tipi di materiale incorporati non possono essere impostati come alias. Il campo Alias nella griglia è disabilitato. Celerità onde Utilizzato per impostare automaticamente la celerità delle onde dal materiale della condotta. Velocità di propagazione delle onde di pressione lungo una condotta causata da un improvviso aumento o diminuzione della velocità della portata. Costo CO2 Utilizzato per impostare automaticamente il costo del materiale CO2 dai valori di materiale e diametro. Costo dei materiali delle condotte equivalente in biossido di carbonio. Incorporato Selezionare questa casella di controllo se si desidera utilizzare le tabelle di lookup incorporate per qualsiasi tipo di materiale incorporato. Solo i materiali incorporati hanno tabelle incorporate, pertanto questa casella non è rilevante per i tipi di materiale definiti dall'utente. Utente Selezionare questa casella di controllo se si desidera utilizzare tabelle definite dall'utente per un tipo di materiale. La casella deve essere selezionata in modo permanente per i materiali definiti dall'utente, poiché hanno solo un gruppo di tabelle. I tipi di materiale incorporati possono disporre o meno di tabelle definite dall'utente associate. Se le tabelle sono disponibili, verranno selezionate facendo clic su questa casella. In caso contrario, è possibile fare doppio clic su questa casella per aggiungere nuove tabelle. È possibile basare queste nuove tabelle sulle tabelle incorporate esistenti.
Tabelle di lookup (elenco a discesa)	Lookup scabrezza CW Utilizzato per impostare automaticamente la scabrezza delle condotte quando il tipo di scabrezza è impostato su Colebrook-White. Età L'età della condotta Coefficiente Il coefficiente di scabrezza di una condotta dell'età specificata Lookup scabrezza HW Utilizzato per impostare automaticamente la scabrezza delle condotte quando il tipo di scabrezza è impostato su v Età L'età della condotta Dimensioni La dimensione (diametro) della condotta Coefficiente Il coefficiente di scabrezza di una condotta dell'età e delle dimensioni specificata Lookup scabrezza DW Utilizzato per impostare automaticamente la scabrezza delle condotte quando il tipo di scabrezza è impostato su Darcy-Weisbach. Età L'età della condotta Coefficiente Il coefficiente di scabrezza di una condotta dell'età specificata Lookup dimensione nominale Utilizzato per impostare automaticamente il diametro della condotta. È possibile immettere tabelle definite dall'utente per tutti i tipi di materiale. È inoltre possibile modificare i valori di tolleranza per qualsiasi tabella incorporata. Nominale Dimensione nominale della condotta. Spesso corrisponde al diametro esterno della condotta. Tolleranza La tolleranza utilizzata dal processo di lookup automatico quando si confrontano le dimensioni delle condotte con la tabella. Quando la procedura individua una condotta il cui diametro esistente rientra nella tolleranza impostata per una determinata dimensione di condotta, si presuppone che si tratti della dimensione effettiva e il diametro esistente viene sostituito con il diametro effettivo. Efficace Il diametro effettivo della condotta, in genere calcolato in base alla dimensione nominale e allo spessore del muro in base ai dati forniti dai produttori. Costo CO2 Utilizzato per impostare automaticamente il costo del materiale CO2 per le condotte in base al valore dei campi Materiale e Diametro della condotta. Dimensioni La dimensione (diametro) della condotta Costo CO2 Il costo del CO2 equivalente del materiale per una condotta di una determinata dimensione
Importa (pulsante)	Apre una finestra di dialogo Apri di Windows per scegliere il file CSV contenente i dettagli della scelta che si desidera importare.
Esporta (pulsante)	Apre una finestra di dialogo Salva con nome di Windows per scegliere una posizione e un nome per un file CSV che contenga i dettagli della selezione che si desidera esportare.
