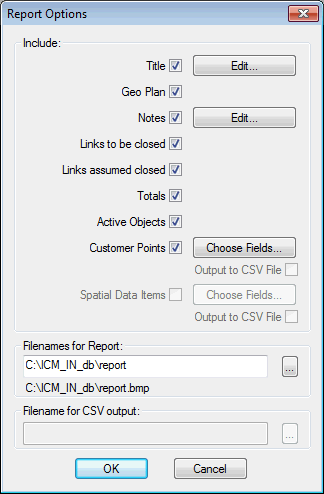

La finestra di dialogo Opzioni rapporto viene utilizzata quando si esegue un'analisi della traccia di isolamento o dell'isolamento oppure quando si crea un rapporto per una selezione di collegamenti.
La finestra di dialogo viene utilizzata per identificare gli elementi da includere in un rapport HTML che può essere richiesto dall'utente.
Per visualizzare la finestra di dialogo, fare clic sul pulsante Rapporto nella vista Traccia isolamento/vista Analizzatore di isolamento.
oppure
Scegliere l'opzione Rapporto collegamenti selezionati dal menu Strumenti.
Per informazioni dettagliate sul processo Traccia isolamento/Analizzatore di isolamento, vedere Traccia isolamento/Analizzatore di isolamento.
Opzioni della finestra
Di seguito sono riportate le opzioni disponibili per il rapporto:
| Opzione | Descrizione |
|---|---|
|
Titolo |
Viene fornito un titolo di default. Il titolo può essere modificato dall'utente. |
|
Planimetria |
La finestra Planimetria corrente. |
|
Note |
Da modificare da parte dell'utente. |
|
Collegamenti da chiudere |
Solo Traccia isolamento: Una tabella dei collegamenti selezionati per essere impostati come chiusi. La tabella contiene le colonne Tipo di collegamento, Codice ID, Dal nodo, Al nodo e Chiudi al nodo. La colonna Chiudi al nodo verrà compilata solo se il riferimento è ad una valvola che si presume essere posizionata in corrispondenza del nodo di delimitazione o all'estremità di un collegamento indicata dall'utente. |
|
Collegamenti chiusi richiesti |
Solo Analisi isolamento: Una tabella dei collegamenti selezionati per essere impostati come chiusi. La tabella contiene le colonne Tipo di collegamento, Codice ID, Dal nodo e Al nodo. |
|
Collegamenti selezionati |
Solo Rapporto collegamenti selezionati: Una tabella dei collegamenti selezionati dall'utente. La tabella contiene le colonne Tipo di collegamento, Codice ID, Dal nodo e Al nodo. |
|
Collegamenti considerati chiusi |
Solo Traccia isolamento e Analisi isolamento: Visualizzato in una tabella con colonne per Tipo di collegamento, Codice ID, Dal nodo e Al nodo. |
|
Totali |
Visualizzato in una tabella che mostra una ripartizione dettagliata del numero totale di collegamenti interessati e della lunghezza totale della condotta interessata. Se le opzioni Punti cliente e Dati spaziali sono selezionate, verrà incluso il numero totale di punti cliente e di punti dati spaziali interessati. I totali di Numero o Proprietà, Domanda media e Clienti chiave associati ai punti cliente verranno inclusi se le opzioni relative ai punti cliente sono selezionate |
|
Oggetti attivi |
Tabella dei nodi di trasferimento, delle pompe e dei serbatoi inclusi nella selezione. |
|
Punti del cliente |
Traccia isolamento e Analisi isolamento: tabella dei punti cliente interessati. Rapporto collegamenti selezionati: tabella dei punti cliente allocati ai collegamenti selezionati. I campi da includere nel rapporto sono specificati nella finestra di dialogo Controllo campo Punto di utenza. La tabella dei campi dei punti cliente può essere esportata in un file CSV specificato dall'utente. |
|
Dati spaziali |
Traccia isolamento e Analisi isolamento: tabella dei dati spaziali interessati. Rapporto collegamenti selezionati: tabella di dati spaziali allocati ai collegamenti selezionati. I campi da includere nel rapporto sono specificati nella finestra di dialogo Controllo campo Dati spaziali. La tabella dei campi dei dati spaziali può essere esportata in un file CSV specificato dall'utente. |
L'utente specifica il percorso e il nome file del rapporto. Il rapporto viene generato in formato HTML. Una bitmap della planimetria viene salvata nella stessa directory del rapporto HTML.
Opzioni per i punti cliente e i dati spaziali

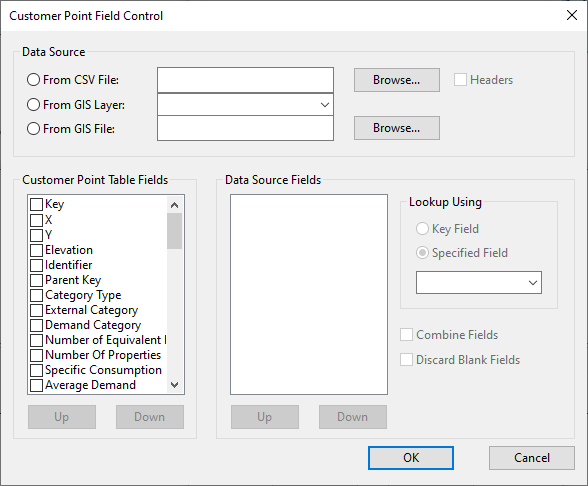

I campi dei dati spaziali e dei punti cliente da includere nel rapporto possono essere specificati nelle finestre di dialogo Controllo campo Punto di utenza e Controllo campo Dati spaziali.
Opzioni della finestra
- Origine dati: utilizzare questa opzione se è necessario includere informazioni provenienti dal file di origine. Il file di origine può essere in formato CSV, un layer GIS in GeoView o un file GIS.
Nota: Un layer Geodatabase file aggiunto al Controllo layer GIS sarà disponibile nell'elenco a discesa Da layer GIS.
- Campi della tabella Punto cliente/Dati spaziali: selezionare le caselle relative ai campi da includere nel rapporto HTML dalla griglia Punti cliente/griglia Dati spaziali.
- Campi origine dati: casella di controllo per i campi dell'origine dati da includere nel rapporto HTML.
- Lookup utilizzando: i campi Origine dati vengono abbinati alle voci della griglia Punti cliente/griglia Dati spaziali da un campo chiave o da un campo specificato dall'utente dal menu a discesa.
- Combina campi: casella di controllo per combinare i campi selezionati in una colonna nel rapporto HTML.
- Elimina campi vuoti: casella di controllo per eliminare i campi vuoti dal rapporto HTML.
