L'opzione Unisci modelli consente di combinare coppie di oggetti modello in singoli oggetti uniti.
Questa funzionalità consente a diversi utenti di modellare contemporaneamente parti separate del sistema come reti diverse. Le reti e gli elementi associati alle reti possono quindi essere uniti in un unico modello.
Se si selezionano oggetti Simulazione per l'unione, anche gli elementi associati alla simulazione verranno automaticamente selezionati per l'unione.
Unione di oggetti
Come unire oggetti
- Selezionare l'opzione Unisci modelli nel menu Strumenti. Viene visualizzata la finestra di dialogo Unisci modelli.
- Nella finestra di dialogo Unisci modelli:
- Trascinare e rilasciare gli oggetti di origine da unire nelle caselle di selezione Oggetti principali e Oggetti secondari oppure utilizzare il pulsante Sfoglia per cercare un oggetto.
- I nomi e le posizioni degli oggetti uniti verranno impostati per default. Possono essere modificati se necessario.
- Selezionare la destinazione del rapporto di registro dalla sezione Output.
- Fare clic sul pulsante Unisci per eseguire il processo di unione.
Ogni coppia di oggetti Primario e Secondario verrà unita in un singolo oggetto, che verrà creato nella posizione definita della finestra di dialogo Unisci modelli.
Di seguito vengono fornite informazioni dettagliate sulle regole di unione. Le regole generali si applicano a tutti i tipi di oggetto che possono essere uniti. Le eccezioni alle regole generali sono descritte in dettaglio nelle sezioni successive.
Regole di unione generali
- Gli oggetti secondari vengono aggiunti agli oggetti primari. Se si verifica un conflitto nei valori dei dati, i valori dell'oggetto primario avranno la precedenza e un messaggio di avvertimento verrà aggiunto al registro. Ad esempio: il nodo "A" è di tipo Piezometriche nella rete primaria, ma di tipo Pozzo nella rete secondaria. Il nodo Piezometriche nella rete primaria avrà la precedenza e verrà incluso nella rete unificata.
- Lo stesso oggetto può essere selezionato come oggetto primario e secondario. In questo caso l'oggetto verrà copiato nella posizione dell'oggetto unito specificata nella finestra di dialogo Unisci modelli.
- È possibile selezionare solo un oggetto primario o solo un oggetto secondario. In questo caso l'oggetto verrà copiato nella posizione dell'oggetto unito specificata nella finestra di dialogo Unisci modelli.
Regole di unione di rete
In generale, quando sono presenti dati in conflitto tra oggetti della rete primaria e secondaria, l'oggetto primario avrà la precedenza. Le seguenti eccezioni vengono applicate durante l'unione delle reti:
Unione di un nodo a carico fisso con un nodo di trasferimento
Un nodo presente sia nella rete primaria sia in quella secondaria come nodo Piezometriche in una rete e come nodo di trasferimento nell'altra verrà unito in un nodo di base senza controllo.
Questo per consentire casi in cui ciascuna rete contenga una rappresentazione semplificata del carico/della portata dell'altra rete.
Unione di due nodi di trasferimento
Un nodo presente sia nella rete primaria sia in quella secondaria come nodo di trasferimento verrà unito in un nodo di base senza controllo.
Questo per consentire casi in cui ciascuna rete contenga una rappresentazione semplificata della portata in entrata/in uscita dell'altra rete.

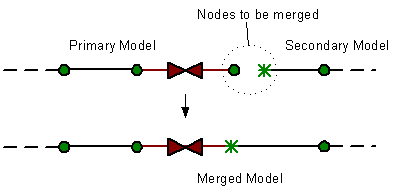

Unione di nodi con domanda allocata direttamente
Se un nodo in uno (e solo uno) dei modelli contiene una domanda allocata direttamente, tale domanda verrà mantenuta nel modello unito. Se entrambi i modelli contengono una domanda allocata direttamente per il nodo, verrà mantenuta solo la domanda del modello primario e un avvertimento verrà visualizzato nel registro.
Ciò consente di gestire i casi in cui i nodi di connessione possono trovarsi su un lato di una valvola chiusa con la domanda allocata al nodo in un solo modello.
Unione di nodi con richieste di uso del suolo
Se ad un nodo in uno (e solo uno) dei modelli è allocata una richiesta di uso del suolo, tale richiesta verrà mantenuta nel modello unito. Se entrambi i modelli presentano una richiesta di uso del suolo allocata al nodo, verrà mantenuta solo la richiesta del modello primario e un avvertimento verrà visualizzato nel registro.
Regole di unione dei dati di controllo
In generale, quando sono presenti dati in conflitto tra gli oggetti nel controllo primario e secondario, l'oggetto primario avrà la precedenza. Le seguenti eccezioni vengono applicate durante l'unione dei controlli:
- Gli script UPC globali provenienti da elementi Dati di controllo primari e secondari verranno concatenati quando lo stato dell'opzione Disabilita UPC, visualizzata nella vista Script UPC globale, è lo stesso in entrambi gli elementi di controllo. Se lo stato dell'opzione Disabilita UPC non è lo stesso in entrambi gli elementi di controllo, solo lo script che non è disabilitato viene copiato nel controllo unito.
Regole di unione dello scenario UPC
In generale, quando sono presenti dati in conflitto tra dipendenti regolatori nello Scenario UPC primario e secondario, l'oggetto primario avrà la precedenza. Le seguenti eccezioni vengono applicate durante l'unione di scenari UPC:
- Gli elementi globali nello scenario UPC verranno concatenati.
