Regole di interpolazione - Parametri dei nodi

I parametri di rete mancanti possono essere dedotti dai dati esistenti, consentendo di colmare le lacune nei dati con valori ragionevoli.

I dati di interpolazione vengono modificati nell'editor dei dati di interpolazione.

Per i nodi è possibile dedurre i seguenti parametri:

L'interpolazione viene applicata alla selezione corrente sulla planimetria. Se non è selezionato alcun oggetto, sarà possibile scegliere se eseguire l'interpolazione sull'intera rete oppure annullare l'operazione.

Coordinate

Sono disponibili due metodi:

Coordinate da interpolazione lineare

Le coordinate vengono dedotte dalle posizioni dei nodi a monte e a valle e dalle lunghezze delle condotte. L'orientamento dei collegamenti viene dedotto dalle coordinate dei nodi connessi e la spaziatura dei nodi senza coordinate viene dedotta dalle lunghezze delle condotte.

Affinché l'interpolazione abbia luogo, i nodi a monte e a valle devono:

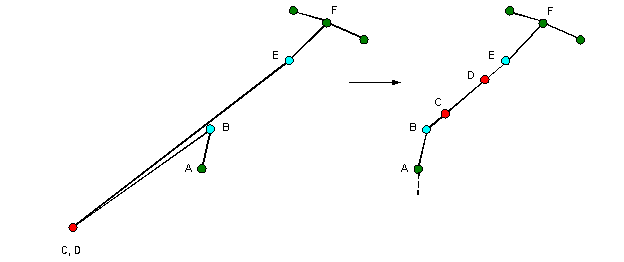

Esempio di coordinate da interpolazione lineare

Interpolazione di coordinate da nodi connessi

Le coordinate vengono dedotte calcolando la media delle coordinate dei nodi connessi.

Esempio

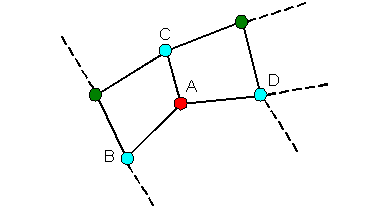

Coordinate del nodo A, dedotte calcolando la media delle coordinate dei nodi B, C e D

Quota altimetrica

Sono disponibili due metodi:

Quota altimetrica dai nodi circostanti

Le quote altimetriche vengono dedotte da nodi con valori di quota altimetrica entro un raggio di ricerca definito dall'utente del nodo con una quota altimetrica mancante.

  1. InfoWorks cerca i nodi entro il raggio di ricerca del nodo di destinazione che presentano un valore di quota altimetrica.
  2. La quota altimetrica del nodo di destinazione viene calcolata come la media ponderata delle quote altimetriche dei nodi trovate nel Passaggio 1, con pesi pari all'inverso del quadrato della distanza dal nodo di destinazione.

Esempio

Il contributo di ciascun nodo alla quota altimetrica del nodo di destinazione è ponderato in base alla funzione dell'inverso del quadrato della distanza dal nodo di confine. Il peso diminuisce all'aumentare della distanza dal nodo di destinazione; pertanto la quota altimetrica dei nodi più vicini al nodo di destinazione contribuirà maggiormente alla quota altimetrica calcolata.

Se un nodo entro il raggio di ricerca non ha una quota altimetrica, verrà ignorato durante il processo di calcolo.

Quota altimetrica da modello terreno

Le quote altimetriche vengono dedotte da un Modello terreno caricato sulla Planimetria. È possibile definire un parametro di scostamento. Viene aggiunto uno scostamento positivo alla quota altimetrica del Modello terreno, mentre uno scostamento negativo viene sottratto.

Livello terreno

I livelli terreno in corrispondenza di un nodo vengono dedotti da un Modello terreno caricato nella Planimetria.

Pressione nominale

Le pressioni nominali vengono dedotte da nodi con valori di pressione nominali entro un raggio di ricerca definito dall'utente del nodo con una pressione nominale mancante.

  1. InfoWorks cerca i nodi entro il raggio di ricerca del nodo di destinazione che hanno un valore di pressione nominale.
  2. La pressione nominale del nodo di destinazione viene calcolata come la media ponderata delle pressioni nominali dei nodi trovate nel Passaggio 1, con pesi pari all'inverso del quadrato della distanza dal nodo di destinazione.

Per un esempio, vedere Quota altimetrica da nodi circostanti.

Codice area

Sono disponibili due metodi:

Codice area da nodi e collegamenti

InfoWorks esegue la ricerca verso l'esterno del nodo con un codice area mancante. La ricerca si interromperà in corrispondenza di un nodo/collegamento con un codice area o ai confini della rete.

Se tutti i codici area dei nodi/collegamenti trovati sono uguali, il codice area trovato verrà dedotto in tutti i nodi selezionati che richiedono un valore.

Codice area da poligono

I codici area dei nodi sono dedotti dall'ID poligono del poligono in cui si trova il nodo.
