I parametri di rete mancanti possono essere dedotti dai dati esistenti, consentendo di colmare le lacune nei dati con valori ragionevoli.
I dati di interpolazione vengono modificati nell'editor dei dati di interpolazione.
L'editor dei dati di interpolazione può anche essere utilizzato per eseguire test di prossimità e per unire automaticamente nodi/condotte per aiutare a risolvere i problemi di connessione spesso riscontrati durante il processo di pulizia dei dati.
L'interpolazione viene applicata alla selezione corrente sulla planimetria. Se non è selezionato alcun oggetto, sarà possibile scegliere se eseguire l'interpolazione sull'intera rete oppure annullare l'operazione.
- Unisci nodi (prossimità in linea): unisce coppie di condotte unendo nodi opposti
- Snap dei nodi alle condotte: crea giunzioni inserendo un nodo collegato ad una singola condotta in una condotta all'interno di un raggio di ricerca
- Unisci nodi (prossimità): unisce gruppi di nodi all'interno di un raggio di ricerca in un singolo nodo
Parametri regola
| Parametro | Descrizione |
|---|---|
|
Consenti tutti i tipi di collegamento |
Per default, l'interpolazione di prossimità viene applicata solo alle condotte di base. Selezionare la casella Consenti tutti i tipi di collegamento per consentire l'interpolazione in corrispondenza di tutti gli altri tipi di collegamento. |
|
Raggio di ricerca |
Distanza di ricerca dal nodo. |
|
Tolleranza di corrispondenza diametro |
Le condotte verranno unite solo durante il test di prossimità, se i diametri delle condotte da unire rientrano nella Tolleranza di corrispondenza diametro. |
|
Tolleranza di corrispondenza quota altimetrica |
I nodi verranno uniti durante il test di prossimità solo se le relative quote altimetriche rientrano nella Tolleranza di corrispondenza quota altimetrica. |
|
Includi tipi di oggetto |
Per default, l'interpolazione di prossimità viene applicata solo ai nodi di base. L'interpolazione può essere applicata anche ai nodi Idrante selezionando la casella Idrante nella sezione Includi tipi di oggetto dei parametri della regola. Se la fusione dei nodi avviene tra un nodo di base e un nodo idrante, il nodo risultante dalla fusione sarà un nodo idrante. |
|
Accoppia attributi |
Selezionare le opzioni nella sezione Accoppia attributi per limitare l'unione di condotte a condotte con lo stesso anno e/o materiale. |
Unisci nodi (prossimità in linea)
La regola Unisci nodi (prossimità in linea) viene utilizzata per cercare coppie di nodi connessi ad un segmento all'interno di un raggio di ricerca definito dall'utente. Se i nodi/collegamenti trovati soddisfano i parametri definiti, i nodi verranno uniti, congiungendo così i collegamenti connessi.
L'allocazione della domanda ai nodi potrebbe andare persa durante l'unione dei nodi. La funzionalità di interpolazione è destinata all'uso nella fase di pulizia dei dati. Pertanto, non è previsto che l'allocazione della domanda abbia avuto luogo prima dell'utilizzo dell'interpolazione.

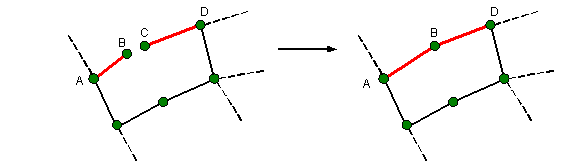

Unisci nodi (prossimità in linea): esempio

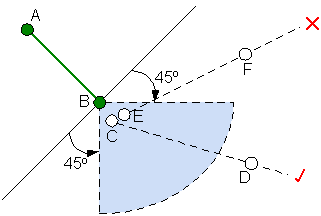

Affinché l'unione abbia luogo, oltre a soddisfare i parametri specificati nell'Editor di interpolazione devono essere soddisfatte le seguenti regole:
- All'interno del raggio di ricerca è stato trovato un solo nodo connesso ad una sola condotta
- La condotta da collegare deve essere collegata a due nodi
- La condotta da collegare deve avere una differenza di bearing maggiore di 45°
|
|
Quando si esegue la regola Unisci nodi (prossimità in linea) per il nodo B:
|
Snap dei nodi alle condotte
La regola Snap dei nodi alle condotte viene utilizzata per cercare i nodi connessi ad un segmento all'interno di un raggio di ricerca definito dall'utente di un altro segmento. Se i parametri definiti dall'utente sono soddisfatti, il nodo verrà inserito automaticamente nel collegamento all'interno del raggio di ricerca, creando una giunzione (esempio 1).

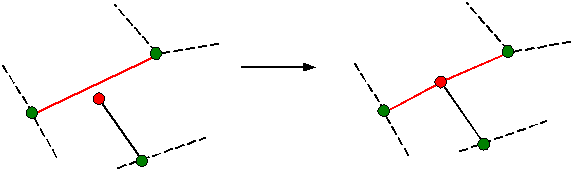

Snap dei nodi alle condotte: esempio 1
Se un nodo si trova entro il raggio di ricerca del nodo connesso ad un segmento e viene rispettata la tolleranza della quota altimetrica, i nodi verranno uniti per creare una giunzione (esempio 2).
La tolleranza di corrispondenza quota altimetrica definita per la regola Snap dei nodi alle condotte è applicabile solo nel caso in cui un nodo si trovi all'interno del raggio di ricerca.
L'allocazione della domanda ai nodi potrebbe andare persa durante l'unione dei nodi. La funzionalità di interpolazione è destinata all'uso nella fase di pulizia dei dati. Pertanto, non è previsto che l'allocazione della domanda abbia avuto luogo prima dell'utilizzo dell'interpolazione.

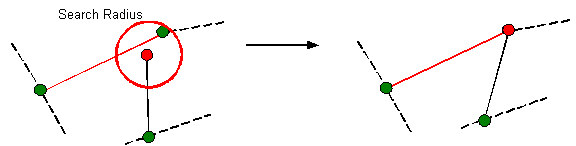

Snap dei nodi alle condotte: esempio 2
Per identificare e analizzare ogni occorrenza di un nodo all'interno del raggio di ricerca di una condotta prima di creare giunzioni, è necessario utilizzare lo strumento Traccia di prossimità.
Unisci nodi (prossimità)
La regola Unisci nodi (prossimità) viene utilizzata per cercare i nodi connessi ad un segmento in prossimità l'uno dell'altro e unirli in un singolo nodo.
InfoWorks ricerca i nodi all'interno di un raggio di ricerca definito dall'utente. Se i nodi trovati rientrano nella tolleranza di diametro e nella tolleranza di quota altimetrica definite dall'utente, verranno uniti in un unico nodo.

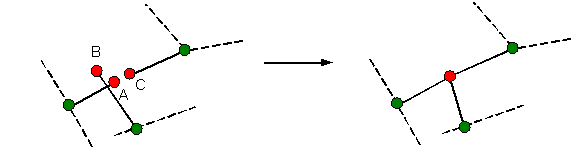

Esempio di unione di nodi (prossimità)
Verranno uniti solo i nodi connessi a collegamenti. Per identificare i nodi isolati per ulteriori indagini, utilizzare la funzionalità Tracciamento delle connessioni.
L'allocazione della domanda ai nodi potrebbe andare persa durante l'unione dei nodi. La funzionalità di interpolazione è destinata all'uso nella fase di pulizia dei dati. Pertanto, non è previsto che l'allocazione della domanda abbia avuto luogo prima dell'utilizzo dell'interpolazione.
