In una simulazione della qualità dell'acqua vengono utilizzati i seguenti insiemi di parametri:
- Parametri di collegamento - Parametri della velocità di reazione
- Parametri di qualità dell'acqua del nodo: concentrazione di inquinanti, età iniziale dell'acqua e parametri di velocità di reazione dipendenti dalla fonte
- Parametri del serbatoio: controlli di miscelazione e parametri della velocità di reazione
- Parametri di simulazione: selezione nodi di traccia e parametri della velocità di reazione
Inoltre, i parametri di torbidità WQ vengono utilizzati quando si esegue un'analisi della torbidità:
- Collegare i parametri di torbidità
- Parametri di torbidità del nodo
- Parametri di simulazione: opzione per includere l'analisi della torbidità
Parametri del modello di qualità dell'acqua
Collegamento dei parametri
Due parametri della velocità di reazione nella pagina Definizione condotta del foglio proprietà Collega sono impostati:
- Coefficiente di portata: parametro della velocità di reazione utilizzato per calcolare la variazione di concentrazione di una sostanza mentre reagisce con il materiale nella portata. Il coefficiente di portata ha un valore positivo se la concentrazione della sostanza aumenta nel tempo e un valore negativo se la concentrazione diminuisce nel tempo. Il valore di default è -0.5 se il valore del collegamento non è impostato o se è impostato su 0.
- Coefficiente muro: parametro della velocità di reazione utilizzato per calcolare la variazione della concentrazione di una sostanza quando reagisce con il materiale lungo i muri della condotta. Il coefficiente muro ha un valore positivo se la concentrazione della sostanza aumenta nel tempo e un valore negativo se la concentrazione diminuisce nel tempo. Il valore di default è -0.3 se il valore del collegamento non è impostato o se è impostato su 0.
Nota: È possibile specificare valori del coefficiente di portata dipendenti dall'origine per i singoli nodi al fine di sostituire o ridimensionare il valore del Coefficiente di portata della condotta durante il calcolo delle velocità di reazione per l'acqua immessa nel sistema in corrispondenza del nodo.
Parametri relativi alla qualità dell'acqua del nodo
I parametri nella pagina Profilo qualità dell'acqua del foglio delle proprietà Nodo fanno parte dei dati di controllo per ogni nodo della rete.
- Concentrazione iniziale se non è impostato, il valore di default è rappresentato dalla concentrazione iniziale per i nodi non impostati definiti nei parametri di simulazione o nei dati soluto (vedere di seguito). I valori di concentrazione iniziali per tutti i nodi della rete possono essere aggiornati utilizzando i risultati di una simulazione precedente.
- Concentrazione di immissione variabile nel tempo: profilo variabile nel tempo della concentrazione di immissione per il nodo. Per ulteriori informazioni, vedere l'argomento Immissione inquinante.
- Tipo Sorgente: metodo in base al quale durante la simulazione viene applicato il profilo di concentrazione definito nella griglia Qualità dell'acqua. Le opzioni possibili sono le seguenti:
Concentrazione fissa
La concentrazione in corrispondenza di un nodo viene impostata secondo il profilo definito nella griglia Qualità dell'acqua.
Per i nodi serbatoio, il profilo di concentrazione viene applicato all'acqua che entra al serbatoio. Può verificarsi una miscelazione in corrispondenza del nodo del serbatoio. Per ulteriori dettagli, vedere Informazioni sui controlli di miscelazione della qualità dell'acqua.
Suggerimento: Utilizzare nel profilo un valore di concentrazione < 0 per disattivare la sorgente della concentrazione e consentire alla portata delle condotte a monte di determinare la concentrazione per il nodo.
Concentrazione aggiuntiva
Il profilo di concentrazione definito nella griglia Qualità dell'acqua viene applicato all'acqua in uscita dal nodo in aggiunta alla concentrazione calcolata.
Potenziatore di concentrazione
La concentrazione nell'acqua in uscita dal nodo viene impostata sul profilo definito nella griglia Qualità dell'acqua (a condizione che la concentrazione calcolata durante la simulazione sia inferiore alla concentrazione definita).
Portata massica aggiuntiva
Il profilo di portata massica definito nella griglia Qualità dell'acqua viene applicato all'acqua in uscita dal nodo in aggiunta alla concentrazione calcolata.
- Età dell'acqua iniziale: viene utilizzata per impostare l'età dell'acqua che entra nella rete dal nodo.
I campi dati dei coefficienti dipendenti dalla sorgente vengono utilizzati per specificare i parametri del coefficiente di portata da applicare all'acqua che entra nel sistema dal nodo.
- Modalità coefficiente di portata: metodo con cui il coefficiente di portata viene applicato all'acqua in ingresso nel sistema in corrispondenza del nodo. Le opzioni possibili sono le seguenti:
Non attivo Il coefficiente di portata del nodo non viene applicato all'acqua che entra nel sistema in corrispondenza del nodo.
I valori di coefficiente di portata della qualità dell'acqua specificati per le singole condotte verranno utilizzati per calcolare la variazione della concentrazione.
Sostituisci Il coefficiente di portata specificato per il nodo sostituirà i valori del coefficiente di portata della qualità dell'acqua specificati per le singole condotte nel calcolo di variazione della concentrazione.
Scala Il coefficiente di portata specificato per il nodo verrà applicato come fattore di moltiplicazione ai valori del coefficiente di portata della qualità dell'acqua specificati per le singole condotte.
- Coefficiente di portata: parametro della velocità di reazione utilizzato per calcolare la variazione di concentrazione di una sostanza mentre reagisce con il materiale nella portata.
Il valore specificato qui viene applicato all'acqua in ingresso nel sistema in corrispondenza del nodo.
Il coefficiente di portata ha un valore positivo se la concentrazione della sostanza aumenta nel tempo e un valore negativo se la concentrazione diminuisce nel tempo.
- Modalità coefficiente portata res.: metodo con cui il coefficiente di portata res. viene applicato all'acqua in ingresso nel sistema in corrispondenza del nodo. Le opzioni possibili sono le seguenti:
Non attivo Il coefficiente di portata del serbatoio per il nodo non viene applicato all'acqua che entra nel sistema in corrispondenza del nodo.
I valori del coefficiente di reazione della qualità dell'acqua specificati per i singoli serbatoi verranno utilizzati per calcolare la variazione della concentrazione.
Sostituisci Il coefficiente di portata del serbatoio specificato in corrispondenza del nodo sostituirà i valori del coefficiente di reazione della qualità dell'acqua definiti per i singoli serbatoi nel calcolo di variazione della concentrazione.
Scala Il coefficiente di portata del serbatoio specificato in corrispondenza del nodo verrà applicato come fattore di moltiplicazione ai valori del coefficiente di reazione della qualità dell'acqua specificati per i singoli serbatoi.
- Coefficiente di portata res.: parametro della velocità di reazione utilizzato per calcolare la variazione di concentrazione di una sostanza mentre reagisce con il materiale in un serbatoio.
Il valore specificato qui viene applicato all'acqua in ingresso nel sistema in corrispondenza del nodo.
Il coefficiente di portata ha un valore positivo se la concentrazione della sostanza aumenta nel tempo e un valore negativo se la concentrazione diminuisce nel tempo.
Parametri serbatoio
I parametri di qualità dell'acqua del nodo possono essere impostati in corrispondenza di un nodo di serbatoio.
Ulteriori parametri relativi alla qualità dell'acqua sono disponibili nelle pagine Parametri serbatoio e Controllo serbatoio del foglio delle proprietà Serbatoio:
- Coefficiente di reazione: parametro della velocità di reazione utilizzato per calcolare l'aumento o il decadimento della concentrazione di una sostanza durante la reazione con il materiale presente nel serbatoio. Il valore di default è -0,25 se non è stato impostato alcun valore per il serbatoio.
- I parametri del Modello miscelazione dei serbatoi fanno parte dei dati di controllo di un nodo di serbatoio. Per i dettagli, vedere Informazioni sui controlli di miscelazione della qualità dell'acqua.
Nota: Valori di coefficiente di portata dipendenti dall'origine possono essere definiti in corrispondenza dei singoli nodi e, nel calcolo delle velocità di reazione per l'acqua immessa nel sistema da tali nodi, possono sovrascrivere o modulare il coefficiente di reazione della qualità dell'acqua del serbatoio.
Parametri dell'analisi della torbidità
Collegare i parametri di torbidità
I parametri di torbidità sono impostati nella pagina Torbidità WQ del foglio delle proprietà Collegamento.
Se i valori non vengono impostati, la condotta non può essere considerata una sorgente di torbidità, anche se la torbidità può comunque attraversare la condotta provenendo da condotte a monte o da sorgenti presenti nei nodi.
Affinché una condotta possa essere considerata una potenziale sorgente di torbidità, tutti i campi ad eccezione di Esponente erosione devono avere un valore maggiore di zero. Il campo Esponente erosione può assumere qualsiasi valore; se non viene specificato, viene applicato un valore predefinito pari a 2.
- Max forza di taglio: valore massimo per la forza di taglio del layer di corrosione sul muro della condotta.
Il valore massimo per il quale la forza di taglio idraulico comporterà l'erosione del materiale dal muro della condotta.
- Forza di taglio iniziale: valore iniziale per la forza di taglio del layer di corrosione sul muro della condotta.
La forza di taglio idraulico deve superare questo valore iniziale per cominciare ad erodere il materiale dal muro della condotta.
- Coefficiente Erosione: parametro utilizzato per calcolare la quantità di materiale eroso dal muro della condotta quando lo sforzo di taglio idraulico supera la forza di taglio del layer di corrosione, ovvero sforzo di taglio in eccesso.
- Esponente Erosione; potenza alla quale il rapporto tra l'eccesso di taglio e la forza massima di taglio viene innalzato durante il calcolo della quantità di materiale rilasciato dal muro della condotta.
Un valore pari a zero starà a significare che l'erosione non dipende dallo sforzo di taglio in eccesso.
- Coefficiente di rilascio: parametro utilizzato per calcolare l'aumento di torbidità a causa dell'erosione del materiale dal muro della condotta.
I valori di torbidità possono essere impostati per più collegamenti tramite SQL. Vedere l'esempio

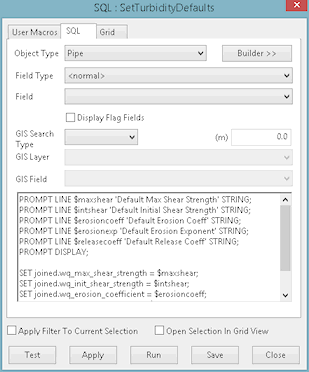

Nell'esempio SQL riportato di seguito verrà visualizzata una finestra di dialogo in cui è possibile specificare i valori per ciascun parametro di torbidità. Immettere i valori del parametro di torbidità e fare clic su OK per applicare i valori a tutti i collegamenti con controllo associato.
|
PROMPT LINE $maxshear 'Max forza di taglio di default' STRING; PROMPT LINE $intshear 'Forza di taglio iniziale di default' STRING; PROMPT LINE $erosioncoeff 'Coefficiente Erosione di default' STRING; PROMPT LINE $erosionexp 'Esponente Erosione di default' STRING; PROMPT LINE $releasecoeff 'Coefficiente di rilascio di default' STRING; PROMPT DISPLAY; SET joined.wq_max_shear_strength = $maxshear; SET joined.wq_init_shear_strength = $intshear; SET joined.wq_erosion_coefficient = $erosioncoeff; SET joined.wq_erosion_exponent = $erosionexp; SET joined.wq_release_coefficient = $releasecoeff; |
Parametri di torbidità del nodo
I valori dei dati del profilo di torbidità sono impostati nella pagina Profilo torbidità qualità dell'acqua del foglio delle proprietà Nodo:
- Torbidità iniziale: se la torbidità iniziale non è impostata, il valore di default è impostato su zero.
- Profilo di torbidità variabile nel tempo: è possibile impostare un profilo di torbidità variabile nel tempo per il nodo.
-
Tipo Sorgente: metodo in base al quale il profilo di torbidità definito nella griglia Torbidità viene applicato durante la simulazione. Le opzioni possibili sono le seguenti:
Torbidità fissa La torbidità del nodo è impostata in base al profilo definito nella griglia Torbidità.
Suggerimento: Utilizzare un valore di torbidità < 0 nel profilo per disattivare la sorgente di torbidità e consentire alla torbidità delle condotte a monte di determinare la torbidità al nodo.
Torbidità aggiuntiva Il profilo di torbidità definito nella griglia Torbidità viene applicato all'acqua in uscita dal nodo in aggiunta alla torbidità calcolata.
Parametri di simulazione
Panoramica
I parametri di simulazione sono impostati nella finestra di dialogo Opzioni qualità dell'acqua quando si pianifica una simulazione della qualità dell'acqua.
Nella finestra di dialogo delle opzioni è possibile selezionare fino a dieci nodi traccia. Quando questi vengono selezionati, sono disponibili ulteriori funzionalità di creazione di rapporti per il monitoraggio della miscelazione di acqua da fonti diverse:
- Campi aggiuntivi nella griglia dei risultati dei nodi, che riportano due elementi: la percentuale di acqua nel nodo proveniente da ciascun nodo traccia e quale nodo traccia funge da fonte dominante (la fonte che fornisce la maggior parte dell'acqua che raggiunge il nodo). Notare che potrebbe non esserci una fonte dominante o potrebbe non essere possibile derivare la fonte dominante.
- Opzioni di creazione di grafici aggiuntive per rappresentare su un grafico la traccia (%) di acqua in corrispondenza di un nodo che ha avuto origine da uno o più nodi di traccia e la fonte dominante.
Nella finestra di dialogo delle opzioni, è possibile selezionare un oggetto Dati Soluto contenente parametri di qualità dell'acqua da utilizzare durante la simulazione. I valori definiti nell'oggetto Dati Soluto verranno visualizzati sotto la casella di selezione nella finestra di dialogo delle opzioni. Se non viene selezionato alcun oggetto Dati Soluto, verranno utilizzati i valori di default visualizzati nella finestra di dialogo.
Parametri
I parametri della finestra di dialogo Opzioni qualità dell'acqua a cui prestare maggiore attenzione sono i seguenti:
- Soglia di stagnazione: indica la precisione computazionale per i calcoli della qualità dell'acqua. Il valore di default è la precisione di calcolo idraulico specificata nella vista Pianificazione esecuzione idraulica.
- Timestep qualità dell'acqua: definisce la frequenza di calcolo della qualità dell'acqua. Il valore di default è il 10% del timestep idraulico specificato nella vista Pianificazione esecuzione idraulica.
- Usa risolutore Lagrangiano: selezionare questa opzione per utilizzare un approccio Lagrangiano basato sul tempo per monitorare il movimento e la miscelazione dell'acqua attraverso la rete. Se questa opzione è deselezionata (impostazione di default), InfoWorks WS Pro utilizza un modello di qualità dell'acqua Euleriano.
- Esegui analisi della torbidità: selezionare questa opzione per includere l'analisi della torbidità nella simulazione.
