InfoWorks WS Pro には、モデル構築をサポートするためのルックアップ テーブルが多数用意されています。
ルックアップ テーブルには、[モデル]メニューの[テーブル]サブメニューからアクセスできます。[モデル]メニューは、ネットワークが開いていて、ネットワーク ビューの 1 つが現在アクティブなウィンドウである場合にのみ表示されます。
- 公称サイズ テーブル: 異なる動作圧力におけるさまざまな管材料の有効内径を表示します。
- コールブルック ホワイト粗度テーブル: 異なる劣化状態にあるさまざまな管材料の粗度係数(k)を表示します。
- ヘイゼン ウィリアムス粗度テーブル: 異なる経過年数のさまざまな管材料の粗度係数(C)を表示します。
- マイナー損失テーブル: バルブ、曲げ、およびその他の継手に起因する追加の損失の見積もりを表示します。
[管の材質]ダイアログで表示および編集可能なその他のテーブルは、ソフトウェア内で粗度または有効管直径を自動的に検索するために使用されます。「管粗度を設定する」および「管径を設定する」を参照してください。

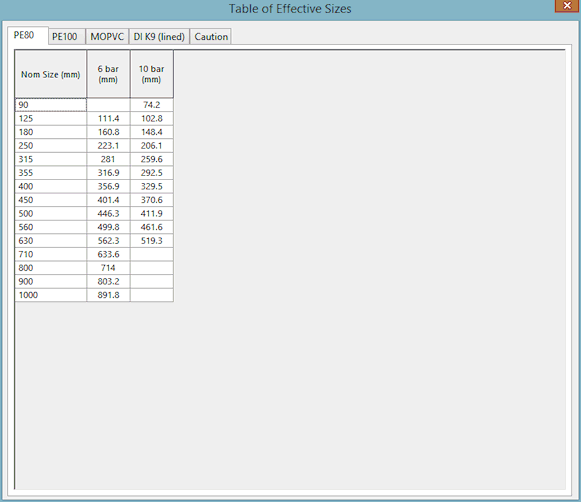

公称サイズ テーブル
公称サイズ テーブルは、異なる動作圧力でのさまざまな管材料の有効内径を示します。参照目的としてのみソフトウェアに表として含まれています。
公称サイズ テーブルを表示するには、[モデル]メニューから[テーブル/公称サイズ テーブル]を選択します。[モデル]メニューは、ネットワークが開いていて、ネットワーク ビューの 1 つが現在アクティブなウィンドウである場合にのみ表示されます。
公称サイズ テーブルには、自動ルックアップに使用されるテーブルで提供されている情報よりも詳細な、特定の管材質に関する情報が提供されます。これらは、[管の材質]ダイアログで表示および編集できます。プロセスの詳細については、「管径を設定する」を参照してください。

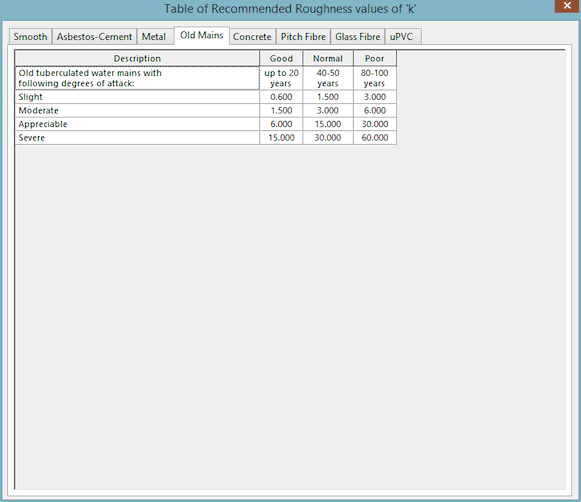

コールブルック ホワイト粗度テーブル
コールブルック ホワイト粗度テーブルには、異なる劣化状態のさまざまな管材料の粗度係数(k)が示されています。参照目的としてのみソフトウェアに表として含まれています。
コールブルック ホワイト粗度テーブルを表示するには、[モデル]メニューから[テーブル/CW 粗度テーブル]を選択します。[モデル]メニューは、ネットワークが開いていて、ネットワーク ビューの 1 つが現在アクティブなウィンドウである場合にのみ表示されます。
コールブルック ホワイト粗度テーブルの値は、ウォリングフォード チャートの表 38 に基づいています。

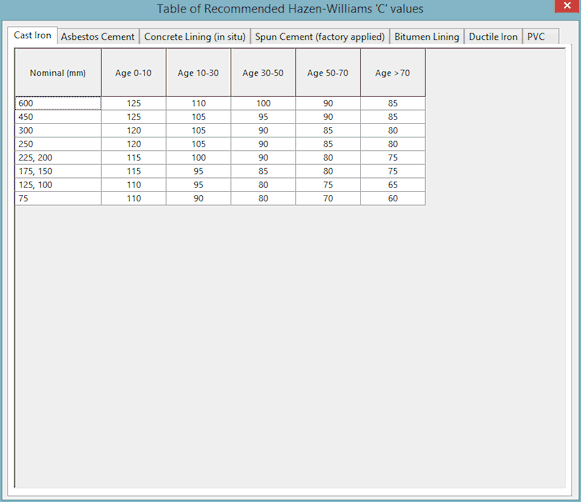

ヘイゼン ウィリアムス粗度テーブル
ヘイゼン ウィリアムス粗度テーブルには、異なる経過年数のさまざまな管材料の粗度係数(C)が示されています。参照目的としてのみソフトウェアに表として含まれています。
ヘイゼン ウィリアムス粗度テーブルを表示するには、[モデル]メニューから[テーブル]
[HW 粗度テーブル]を選択します。[モデル]メニューは、ネットワークが開いていて、ネットワーク ビューの 1 つが現在アクティブなウィンドウである場合にのみ表示されます。
ヘイゼン ウィリアムス粗度テーブルの値は、『英国水工学実務マニュアル(第 4 版)第 II 巻: エンジニアリング実務』の表 XXXIII に基づいています。

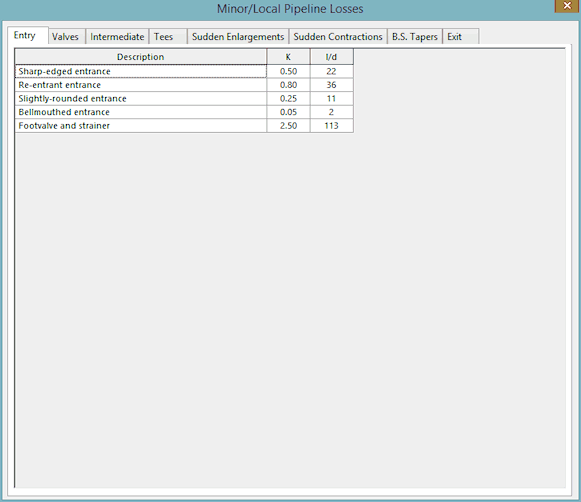

マイナー損失テーブル
マイナー損失テーブルには、給水ネットワークのバルブ、曲げ、およびその他の継手に起因する追加の損失の推定値が示されています。参照目的としてのみソフトウェアに表として含まれています。
マイナー損失テーブルを表示するには、[モデル]メニューから[テーブル/マイナー損失テーブル]を選択します。[モデル]メニューは、ネットワークが開いていて、ネットワーク ビューの 1 つが現在アクティブなウィンドウである場合にのみ表示されます。
マイナー損失テーブルの値は、WesNet パッケージで提供されるものと同じです。
