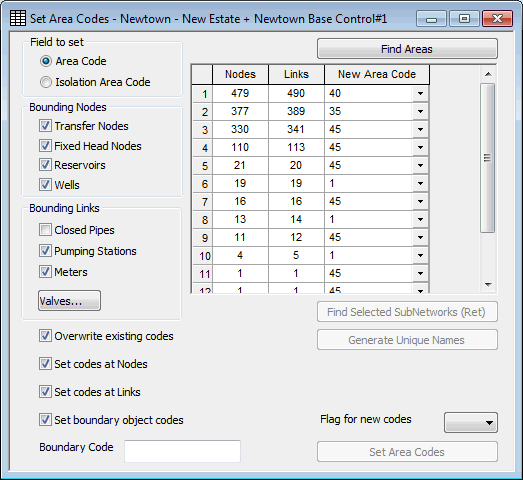

[エリア コードの設定]ダイアログは、オブジェクトが配置されているサブネットワークに基づいて、オブジェクトのエリア コードを設定するために使用されます。
ダイアログを表示するには、[モデル]メニューから[エリア コードの設定]を選択します。
ダイアログのオプションは次のとおりです。
| オプション | 説明 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 設定フィールド |
[エリア コード]または[孤立エリア コード]から、どちらのエリア コード フィールドを更新するかを決定します。 2 つのオプションのいずれかを選択すると、既定の設定が提供されます。既定の設定を選択した場合、[境界ノード]と[境界リンク]のオプションは、次のように設定されます。
|
||||||||
|
境界ノード |
[境界ノード]セクションでオンになっているオブジェクトは、サブネットワーク エリアを決定するために、ネットワークの境界とみなされます。 |
||||||||
|
境界リンク |
[境界リンク]セクションでオンになっているオブジェクトは、サブネットワーク エリアを決定するために、ネットワークの境界とみなされます。 [バルブ]ボタンをクリックして、[境界バルブ]ダイアログから境界バルブ オプションを設定します。バルブ タイプの選択は、コントロール データがネットワークに関連付けられている場合に詳細になります。 |
||||||||
|
[エリアの検索]ボタン |
このボタンをクリックすると、ダイアログの[境界ノード]および[境界リンク]セクションで設定されたオプションに従って、サブネットワークが検索されます。 |
||||||||
|
エリア グリッド |
エリア グリッドには、検出されたすべてのサブネットワークがリストされ、サブネットワークごとに新しいエリア コードを指定できます。
|
||||||||
|
選択サブネットワークを検索(Ret) |
エリア グリッドで 1 つまたは複数の行を選択します([Ctrl]キーと[Shift]キーを使用して複数の行を選択できます)。 [選択サブネットワークを検索(Ret)]ボタンをクリックして、ジオプラン ウィンドウで選択したサブネットワーク内のオブジェクトをハイライト表示してズームインするか、キーボードの[Return]キーを使用します。 |
||||||||
| 固有名の生成 |
エリア グリッドで 1 つまたは複数の行を選択します([Ctrl]キーと[Shift]キーを使用して複数の行を選択できます)。 [固有名の生成]ボタンをクリックすると、選択した各行に対して、固有の整数ベースの新しいエリア コードが自動的に生成されます。 |
||||||||
|
既存コードを上書き |
このオプションをオンにすると、既存のエリア コード値がすべて上書きされます。 このオプションをオフにすると、現在値を含まないエリア コード フィールドのみが更新されます。 |
||||||||
|
ノードにコードを設定 |
このオプションをオンにすると、ノード オブジェクトのエリア コード値が設定されます。 このオプションをオフにすると、ノード オブジェクトは更新されません。 |
||||||||
|
リンクにコードを設定 |
このオプションをオンにすると、リンク オブジェクトのエリア コード値が設定されます。 このオプションをオフにすると、リンク オブジェクトは更新されません。 |
||||||||
|
境界オブジェクトコードを設定 |
このオプションをオンにすると、境界ノード オブジェクトと境界リンク オブジェクトのエリア コード値が設定されます。 境界オブジェクト コードは、[境界コード]フィールドに入力された値に設定されます。既定の[境界コード]は空白です。 |
||||||||
|
新規コードへのフラグ設定 |
更新された[エリア コード]フィールドに適用するユーザー フラグを選択します。 |
||||||||
|
[エリア コードの設定]ボタン |
エリア グリッドで現在選択されているサブネットワーク内のオブジェクトのエリア コードまたは孤立エリア コードの値を更新するには、このボタンをクリックします。 エリア コードは、エリア グリッドの[新規エリア コード]列に現在表示されている値に更新されます。 |
