시트 세트 특성(시트 세트 관리자)

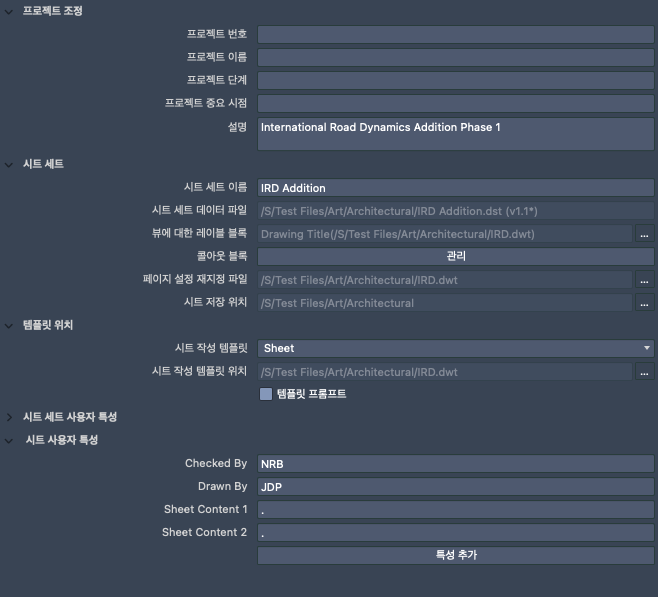

시트 세트에 대한 정보를 표시합니다.

SHEETSET(명령)

메뉴: 윈도우 > 시트 세트 관리자: 시트 세트 관리자에서 시트 세트 선택

옵션 리스트

다음과 같은 옵션이 표시됩니다.

일반적으로 프로젝트를 식별하는 데 사용되는 필드를 표시합니다.

일반적으로 시트 세트를 식별하는 데 사용되는 필드를 표시합니다.

시트 세트 이름: 시트 세트의 이름을 지정합니다.
시트 세트 데이터 파일: 시트 세트 데이터(DST) 파일의 경로 및 파일 이름을 표시합니다.
레이블 블록 뷰: 시트 세트에 대한 레이블 블록이 포함된 도면 템플릿(DWT) 또는 도면(DWG) 파일의 경로 및 파일 이름을 표시합니다.; 뷰에 대한 레이블 블록 대화상자를 표시하고 시트 세트에 대한 레이블 블록을 지정하려면 줄임표 버튼을 클릭합니다.
콜아웃 블록: 콜아웃 블록 대화상자를 표시하고 시트 세트에 대한 콜아웃 블록을 관리하려면 관리를 클릭합니다.
페이지 설정 재지정 파일: 시트 세트의 페이지 설정 재지정이 들어 있는 도면 템플릿(DWT) 파일의 경로 및 파일 이름을 표시합니다.; 시트 세트에 사용할 페이지 설정 재지정이 포함된 도면 템플릿(DWT) 파일을 지정하려면 줄임표 버튼을 클릭합니다.
시트 저장소 위치: 새 시트 작성 시 새 도면(DWG) 파일을 저장할 폴더의 경로 및 이름을 표시합니다.; 주: 시트 세트 관리자 팔레트의 오른쪽 아래 구석에 있는 시트 세트 작업 메뉴의 이름 동기화 항목 아래에 있는 시트 제목 및 도면 제목을 지우면 새 도면(DWG) 파일에 대해 다른 폴더를 지정할 수 있는 줄임표 버튼이 활성화됩니다.

현재 시트 세트에서 새 배치를 작성할 때 사용되는 설정을 표시합니다.

시트 작성 템플릿: 새 시트를 작성할 때 사용할 시트를 표시합니다.
시트 세트 작성 템플릿 위치: 하위 세트에 대한 새 도면 파일을 작성할 때 사용할 도면 템플릿(DWT) 또는 도면(DWG) 파일을 지정합니다.
템플릿 프롬프트: 새 시트가 추가될 때마다 새 시트 대화상자가 확장 또는 축소 상태로 표시되는지 여부를 조정합니다.

시트 세트와 연관된 사용자 정의 사용자 특성을 표시합니다.

다음과 같은 방법으로 사용자 정의 사용자 특성을 관리할 수 있습니다.

특성 추가를 클릭하여 사용자 특성 추가 대화상자를 표시하고 새 특성을 작성합니다.
특성을 마우스 오른쪽 버튼으로 클릭하고 사용자 특성 제거를 선택하여 특성을 제거합니다.
또한 새 사용자 특성을 선택하여 사용자 특성 추가 대화상자를 열고 새 특성을 작성할 수 있습니다.

시트 세트에서 각 시트와 연관된 사용자 정의 사용자 특성을 표시합니다.

다음과 같은 방법으로 사용자 정의 사용자 특성을 관리할 수 있습니다.

특성 추가를 클릭하여 사용자 특성 추가 대화상자를 표시하고 새 특성을 작성합니다.
특성을 마우스 오른쪽 버튼으로 클릭하고 사용자 특성 제거를 선택하여 특성을 제거합니다.
또한 새 사용자 특성을 선택하여 사용자 특성 추가 대화상자를 열고 새 특성을 작성할 수 있습니다.
