Simplificar montagens

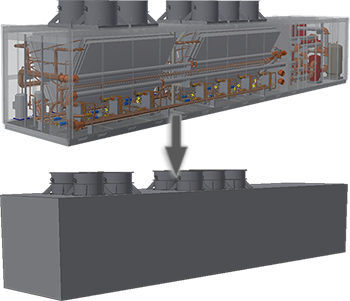

Reduza a complexidade do modelo de montagem para melhorar o desempenho em processos de downstream, proteger a propriedade intelectual ou usar em montagens estáticas maiores.

Novidades: 2022, 2026

O comando Simplificar permite criar uma peça a partir de uma montagem. Especifique os componentes e as operações que deseja remover da peça simplificada ou use uma das predefinições integradas.

Que vantagens oferecem as peças simplificadas?

• Facilidade de uso
• É reduzido consideravelmente o tamanho do arquivo no caso das montagens grandes e das peças complexas.
• É reduzido o tempo que demora a montagem em abrir usando um estado de modelo substituto de montagem simplificada.
• O rendimento é maior quando é visualizado ou ao trabalhar com montagens grandes e peças complexas.
• Protege a propriedade intelectual por meio da remoção de operações e componentes internos.

• Um composto de superfície simplificado mantém as aparências originais do componente e pode conservar outras operações visuais, como os gráficos de rosca.
• As peças simplificadas armazenarão as propriedades de massa da montagem original se forem calculadas antes de criar a simplificação.
• Uma peça de composto de superfície não participa nas operações de detecção de interferências e colisões.
• Evite usar as peças compostas nas vistas seccionadas.

Pontos de acesso

O acesso ao comando Simplificar em conexão com modelos de montagem padrão do Inventor é feito a partir do seguinte:

• Guia Montagem painel Simplificação Simplificar
• Navegador: nó Estado do modelo Novo substituto Simplificar

O acesso ao comando Simplificar para uso com projetos de arquitetura é feito a partir do seguinte:

• Menu Arquivo Exportar Exportar RVT - o tipo de arquivo de saída é restrito somente a .rvt.
• Guia Ambiente Conteúdo de BIM painel RVT Simplificar e exportar - o arquivo de saída está restrito somente a .rvt.
• Guia Ambiente Conteúdo de BIM painel RFA Simplificar Substituto - cria um substituto de montagem. Usado normalmente em conexão com o comando Exportar componentes de construção.

Painel de propriedades para simplificação de montagens

O painel Propriedades é composto por grupos de controles, campos de entrada e seletores, que permitem reduzir a contagem de componentes e operações no modelo simplificado. Os grupos são exibidos com base nas opções que você especifica à medida que trabalha no painel Propriedades.

Esses grupos são:

Finalidade de cada grupo:

• Estado inicial - especifique o estado de modelo, a vista de projeto e a vista de posição a serem usados no modelo simplificado.
• Invólucros - substitui os componentes por um invólucro com base no volume da caixa delimitadora.
• Componentes - remova peças e componentes usando uma seleção explícita ou use uma caixa delimitadora diagonal para remover os componentes que se ajustam ao volume.
• Operações - remova operações por tipo e/ou tamanho. Também é possível preservar operações selecionadas.
• Saída - as opções de saída do arquivo são um novo arquivo IPT ou um novo arquivo IPT substituto. O nome do arquivo é exibido na trilha na parte superior do painel Propriedades. Para esses tipos de arquivo, há quatro opções de estilo.
• Propriedades avançadas - configurações menos utilizadas para gerenciar o modelo simplificado que está sendo gerado.

Como posso utilizar uma peça simplificada em um estado de modelo?

Existem três fluxos de trabalho para criar uma peça simplificada e usá-la como substituta de montagem em um estado de modelo:

• Crie uma peça simplificada em uma montagem usando o comando Simplificar. Abra a montagem de destino, expanda a pasta Estados do modelo, clique com o botão direito do mouse na pasta Substitutos, expanda Novo substituto, clique em Selecionar arquivo de peça e procure pelo arquivo de peça no disco.
• Expanda a pasta Estados do modelo na montagem de origem, clique com o botão direito do mouse na pasta Substitutos, expanda Novo substituto e clique em Simplificar para criar uma peça simplificada e usá-la como substituta ativa.
• Utilize a guia Montagem painel Simplificação comando Simplificar para criar uma peça simplificada e usá-la na montagem de origem como substituta ativa.

Posso editar uma peça simplificada?

Uma peça simplificada é um arquivo de peça derivada. Ao criar a peça simplificada, você tem a opção de manter ou interromper o vínculo com o arquivo de origem. Se o vínculo for mantido, abra o arquivo e, no navegador, clique com o botão direito do mouse no nó da montagem e selecione Editar simplificação.
