Deslocamento

Abra a caixa de diálogo Deslocamentos, que define os deslocamentos em uma estrutura, através de um dos seguintes métodos:

• Clique em Geometria > Atributos adicionais > Deslocamentos.
• Clique em .

É possível usar os deslocamentos para definir a conexão excêntrica da barra da estrutura (o eixo da barra não é colocado no mesmo nível). A seguir, são apresentadas as informações básicas para definir os deslocamentos em uma estrutura:

• Só é possível usar os deslocamentos para elementos de barra em flexão.
• Os deslocamentos permitem definir barras ao referenciar nós existentes sem definir nós adicionais. Observação: Um deslocamento definido para uma barra somente é visível após a seleção da opção relevante na caixa de diálogo Exibir.
• Os deslocamentos podem ser definidos por meio de valores relativos, ou seja, eles mantêm suas propriedades ao ser alterada a geometria da estrutura (alteração de seções).
• Os deslocamentos funcionam da mesma forma que um vínculo rígido completo.
• Só é possível usar os deslocamentos em estruturas que envolvem graus de liberdade rotacionais.

Nota: As barras que têm deslocamentos definidos são conectadas a outros elementos da estrutura ou ao solo (apoios) nos nós que definem essas barras, e não nos nós deslocados por um valor de deslocamento. No caso de colunas deslocadas horizontalmente com relação aos apoios ou no caso de vigas deslocadas verticalmente com relação às colunas, as forças que ocorrem (que atuam) em nós (tal como apoios) atuam com excentricidade nas barras para as quais foi definido um deslocamento.

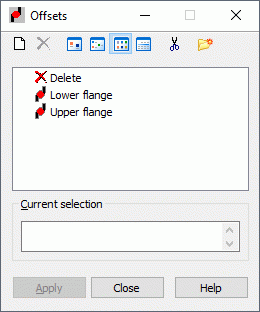

A caixa de diálogo Deslocamentos apresenta a lista ativa, o campo Seleção atual e os botões padrão (Aplicar, Fechar e Ajuda). Informações sobre o tipo de legenda e de deslocamento estão incluídas na lista ativa de deslocamentos.

Os seguintes ícones são exibidos na parte superior da caixa de diálogo:

• – define um novo deslocamento (Nova definição de deslocamento).
• – Exclui um deslocamento da lista ativa.
• , , e – Exibe a lista de deslocamentos ativos como: ícones grandes, ícones pequenos, uma lista curta ou uma lista completa.
• – Exclui da lista ativa todos os tipos de deslocamento que não estão na estrutura.
• – Abre a caixa de diálogo Gerenciador de legenda.

De forma semelhante às caixas de diálogo para definir outros atributos, a definição de um deslocamento apresenta duas etapas:

1. Definição de um tipo de deslocamento
   Se a lista ativa de deslocamentos estiver vazia ou um novo tipo de deslocamento for adicionado à lista ativa, clique em Nova definição de deslocamento:

   • Se não for selecionado nenhum tipo de deslocamento, clicar em abrirá a caixa de diálogo para definir um novo tipo de deslocamento. Os campos são preenchidos com a definição do último deslocamento (exceto no caso do campo LEGENDA) ou são definidos com os parâmetros padrão.
   • Se um deslocamento for selecionado, clicar em abrirá a caixa de diálogo para definir um novo tipo de deslocamento. Todos os campos, exceto LEGENDA, são preenchidos com o tipo realçado.

     Também é possível abrir a caixa de diálogo para definir um novo deslocamento clicando duas vezes em um elemento na lista de deslocamentos. A caixa de diálogo Novo deslocamento abre com todos os campos preenchidos de acordo com o tipo de deslocamento selecionado. Clique em Adicionar (ou Enter) para adicionar (ou atualizar) o novo deslocamento à lista. Se a legenda não mudar, uma mensagem de aviso será exibida.

2. Definição de deslocamento na estrutura.

Para excluir um deslocamento da estrutura:

1. Clique em na lista ativa de deslocamentos.
2. Selecione um objeto na estrutura da qual você deseja excluir o deslocamento.

Não é possível modificar esse tipo de deslocamento; ele é atribuído da mesma forma que o deslocamento para um elemento da estrutura.

Após o novo deslocamento ser adicionado, seu símbolo será exibido.

Nota: Se as liberações DSC forem definidas em barras da estrutura, os deslocamentos poderão não funcionar corretamente.

Nota: Se uma barra consistir em uma cadeia de elementos (por exemplo, uma seção cônica ou uma barra para o projeto), um deslocamento relativo que seja atribuído a tal seção será exibido somente após o modelo da estrutura ser gerado.

Nota: Desde a versão 17.5 do Robot, foi alterada a forma como os deslocamentos funcionam em colunas verticais. O eixo z do sistema local da coluna antes da definição do deslocamento permanece paralelo ao eixo z do sistema local da coluna após a definição do deslocamento (com a consideração do ângulo GAMA). Em versões anteriores, o deslocamento que resultava na inclinação de uma coluna da direção vertical pode ter causado uma rotação considerável do sistema de coordenadas local em torno do eixo da barra (o sistema local depende de uma posição da barra – consulte Ângulo GAMA).

No momento, para barras com deslocamentos de uma posição real no sistema de coordenadas local, uma seção será exibida corretamente somente após o modelo ser gerado, o que, por padrão, ocorre imediatamente antes dos cálculos. Também é possível gerar o modelo sem nenhum cálculo usando as opções na guia Modelo de estrutura.
