Обновление аннотаций номеров проводов при обновлениях на уровне проекта или чертежа

Обновлять аннотации номеров проводов в компоновочных образах монтажной панели и клеммах можно при обновлениях на уровне проекта или чертежа.

1. Выберите вкладку «Проект» панель «Инструменты проекта» Диспетчер. найти
2. В диспетчере проектов щелкните имя проекта правой кнопкой мыши.
3. Выберите «Свойства».

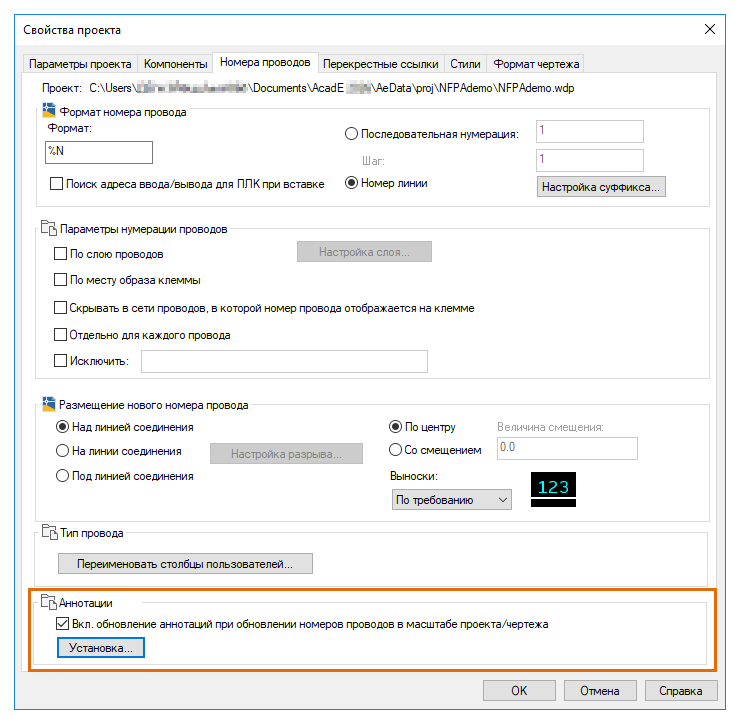

4. В диалоговом окне «Свойства проекта» перейдите на вкладку «Номера проводов».
5. В разделе «Аннотации проводов» установите флажок, чтобы включить обновление аннотаций при обновлении номеров проводов на уровне проекта или чертежа.

   Прим.:

   • По умолчанию флажок не установлен.
   • Если флажок установлен и выполняется частичное обновление номеров проводов на уровне проекта или чертежа, появится предупреждение о том, что компоновочные образы будут обновлены только в выбранных чертежах.
6. Нажмите «Настроить», чтобы выбрать формат аннотаций для клемм.
   Прим.: При обновлениях номеров проводов на уровне проекта или чертежа аннотации во всех компоновочных образах клемм в проекте будут обновляться в соответствии с выбранным форматом. Если в поле формата выбрано значение «Нет», а у клемм уже есть аннотации, обновление номеров проводов на уровне проекта или чертежа приведет к удалению аннотаций в выбранных чертежах.
7. Выберите на ленте вкладку «Монтажная панель»Другие инструментыраскрывающийся список «Конфигурация»Конфигурация. найти
8. В диалоговом окне «Конфигурация и параметры по умолчанию чертежа монтажной панели» в разделе «Ссылка на смещение XYZ для отчета о точках соединения монтажной панели» нажмите кнопку «Настройка», чтобы задать формат для других компоновочных образов монтажной панели.
   Прим.: При обновлениях номеров проводов на уровне проекта или чертежа обновляться в соответствии с выбранным форматом будут только те компоновочные образы монтажной панели, в которых уже есть аннотации.
