Учебное пособие «Создание исследования с помощью Dynamo для Revit»

Узнайте, как создать исследование в модуле Генеративное проектирование на основе примера типа исследования с помощью Dynamo для Revit.

Использование данного метода Генеративное проектирование не требует наличия подписки на AEC Collection или другие программные продукты и службы. Необходимо только иметь доступ к Revit.

Цель. Создание исследования на основе типа исследования «Размещение объектов по ступенчатой сетке» и образца модели Revit.

Шаги

1. Откройте и подготовьте модель в Revit.
2. Откройте тип исследования с помощью Dynamo.
3. Создайте копию в другом местоположении.
4. Расположите рядом окна Dynamo и Revit.
5. Найдите узлы выбора Revit.
6. Выберите элементы Revit.
7. Запустите тип исследования, чтобы проверить его.
8. Создайте исследование.

Открытие и подготовка модели в Revit

1. (Необязательно) Прочитайте о типе исследования «Размещение объектов по сетке», чтобы понять, для чего он предназначен и что необходимо для его успешного выполнения.
2. Скачайте и откройте пример модели rac_advanced_sample_project.rvt.
3. Перейдите к модели и выполните следующие действия:
   1. Откройте план «02 - Floor».
   2. Увеличьте масштаб помещения Lounge 223 в верхнем левом углу здания.
   3. Загрузите семейство обеденных столов: перейдите в раздел «Вставка» «Загрузка семейства Autodesk» и найдите «Стол-Обеденный круглый со стульями». В списке результатов поиска выберите семейство обеденных столов и нажмите «Загрузить».
      Прим.: Для элемента «Стол-Обеденный круглый со стульями» начало координат определено как центр стола. Изменения в начало координат вносить не нужно.

   4. Выберите вкладку «Архитектура»панель «Строительство»«Компонент»«Разместить компонент».
   5. В разделе «Изменить тип» окна свойств компонента выберите требуемый диаметр стола для семейства.

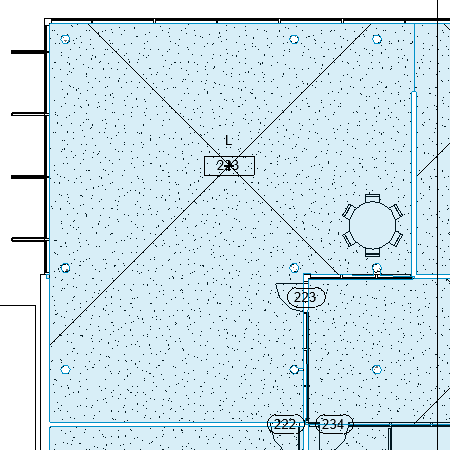

   6. Разместите экземпляр семейства в помещении Lounge 223.

      Дважды нажмите клавишу ESC, чтобы закрыть инструмент «Разместить компонент».

   7. Чтобы упростить выбор элементов в модели при создании исследования, введите VG, чтобы открыть диалоговое окно Видимость/Графика. На вкладке «Категории модели» включите видимость следующих элементов:
      • Мебель
      • ПомещенияЗаливка внутренней области
      • ПомещенияОпорный элемент


Открытие типа исследования с помощью Dynamo

1. В Revit выберите вкладку «Управление»панель «Визуальное программирование»Dynamo .
2. В Dynamo откройте тип исследования, выполнив следующие действия:
   1. В окне Dynamo в разделе «Файлы» выберите «Открыть».
   2. Перейдите в следующую папку:

      %PROGRAMDATA%\Autodesk\AECGD\Revit\Samples <версия>\

   3. Откройте папку, соответствующую требуемому языку и региону, например ru-RU для русского языка (Россия) или fr-FR для французского (Франция).
   4. Выберите файл Размещение объектов по ступенчатой сетке.dyn и нажмите «Открыть». В Dynamo файлы DYN называются графиками.

Прим.: Если не удается найти тип исследования в этой папке, его можно скачать по следующей ссылке: тип исследования «Размещение объектов по ступенчатой сетке». Файл ZIP содержит файл DYN и папку его зависимостей. Распакуйте (извлеките) его содержимое в папку на компьютере. Затем переходите к следующему этапу.

Создание копии типа исследования в другом расположении

Образцы типов исследований доступны только для чтения. Перед созданием исследования на основе типа исследования «Размещение объектов по ступенчатой сетке» в Dynamo для Revit необходимо создать его копию в другой папке.

1. В Dynamo выберите «Файл»«Сохранить как».
2. При необходимости перейдите в другую папку, введите новое имя файла и нажмите «Сохранить». Папка зависимостей автоматически создается в той же папке, что и график.

Расположение окон Dynamo и Revit

Вам нужно будет видеть одновременно оба окна.

• Сдвиньте окна и измените их размер, чтобы на мониторе было видно и Dynamo, и Revit.
• Для просмотра всего типа исследования выполняйте масштабирование и панорамирование с помощью средней кнопки мыши или элементов управления «Масштабирование» и «Панорамирование» .

  Прим.: При необходимости нажмите кнопку в рабочем пространстве, чтобы отобразить вид графика вместо предварительного 3D-просмотра.
• Внутри соответствующих цветных областей узлы сгруппированы по логическим функциям или шагам. Серое поле слева содержит документацию. Группы примеров описывают использование различных цветов на графике.


Поиск узлов выбора Revit

В Dynamo увеличьте масштаб областей слева, в которых содержатся узлы выбора Revit.

В типе исследования «Размещение объектов по ступенчатой сетке» есть два узла выбора: «Выберите экземпляр семейства» и «Выберите помещение».

В оставшихся розовых блоках используются другие типы входных значений. Они будут указаны позднее в диалоговом окне «Настроить исследование».

Выбор элементов Revit

В модели Revit выберите помещение (Lounge 223) и экземпляр семейства (Стол-Обеденный круглый со стульями) с помощью узлов выбора в Dynamo.

1. Выберите помещение, выполнив следующие действия:
   1. Нажмите кнопку «Выбрать» в узле выбора помещения.

   2. В Revit выберите помещение для Lounge 223.
   3. Убедитесь, что в выбранном узле в Dynamo отображается идентификатор элемента. Это идентификатор комнаты.

2. Выберите экземпляр стола, выполнив следующие действия:
   1. Нажмите кнопку «Выбрать» в узле выбора экземпляра семейства.
   2. В Revit выберите экземпляр элемента «Стол-Обеденный круглый со стульями».
   3. Убедитесь, что в выбранном узле в Dynamo отображается идентификатор элемента.

Запуск графика для проверки

1. Если на правой панели Dynamo нет вкладки «Статус графика», в строке меню выберите «Расширения» «Показать состояние графика».
2. На панели «Параметры запуска» в нижней части окна Dynamo нажмите «Выполнить». (Клавиша быстрого доступа — F5.) Если для параметров выполнения задано значение «Автоматически», график будет выполняться автоматически.

3. Если на вкладке «Статус графика» отображаются ошибки, просмотрите их. Для каждой проблемы отображаются ссылки, щелкнув которые, можно перейти к тем участкам на графике, где необходимо внести корректировки.

   См. Устранение неисправностей. Ошибки модуля Генеративное проектирование в Dynamo.

4. После устранения проблем перезапустите график. Необходимо устранить все проблемы.
5. Сохраните график. График (файл DYN) будет обновлен с учетом изменений.

Создание исследования

После запуска графика для его проверки и сохранения в Dynamo создайте исследование для формирования нескольких результатов.

1. В строке меню выберите «Генеративное проектирование»«Создать исследование».

   Дождитесь открытия диалогового окна «Создать исследование». Оно может появиться в другой части экрана.

2. В диалоговом окне «Создать исследование» в поле «Выбрать папку» укажите папку, в которой находится текущий тип исследования. Затем выберите тип исследования.

   Если папка не отображается в списке «Выбрать папку», добавьте ее вручную. Затем выберите ее в раскрывающемся списке «Выбрать папку». После этого выберите тип исследования.

3. В диалоговом окне «Настроить исследование» заполните поля и нажмите кнопку «Создать».

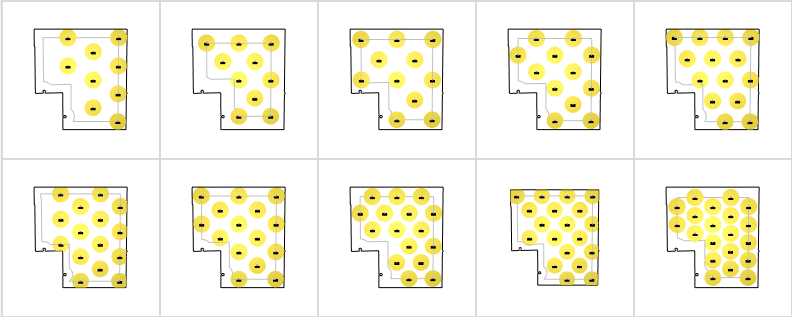

Результаты отображаются в диалоговом окне «Просмотр результатов».

Теперь можно выполнить следующие действия:

• просмотреть другие результаты исследования; узнать их подробности;
• Создайте исследование с использованием различных критериев в диалоговом окне «Настроить исследование».
• Интегрируйте выбранные результаты в модель Revit.
