AutoCAD Electrical 2027 工具集新特性

了解此版本的 AutoCAD Electrical 2027 工具集中的新功能。有关技术详细信息，请参见 发行说明。

亮点功能

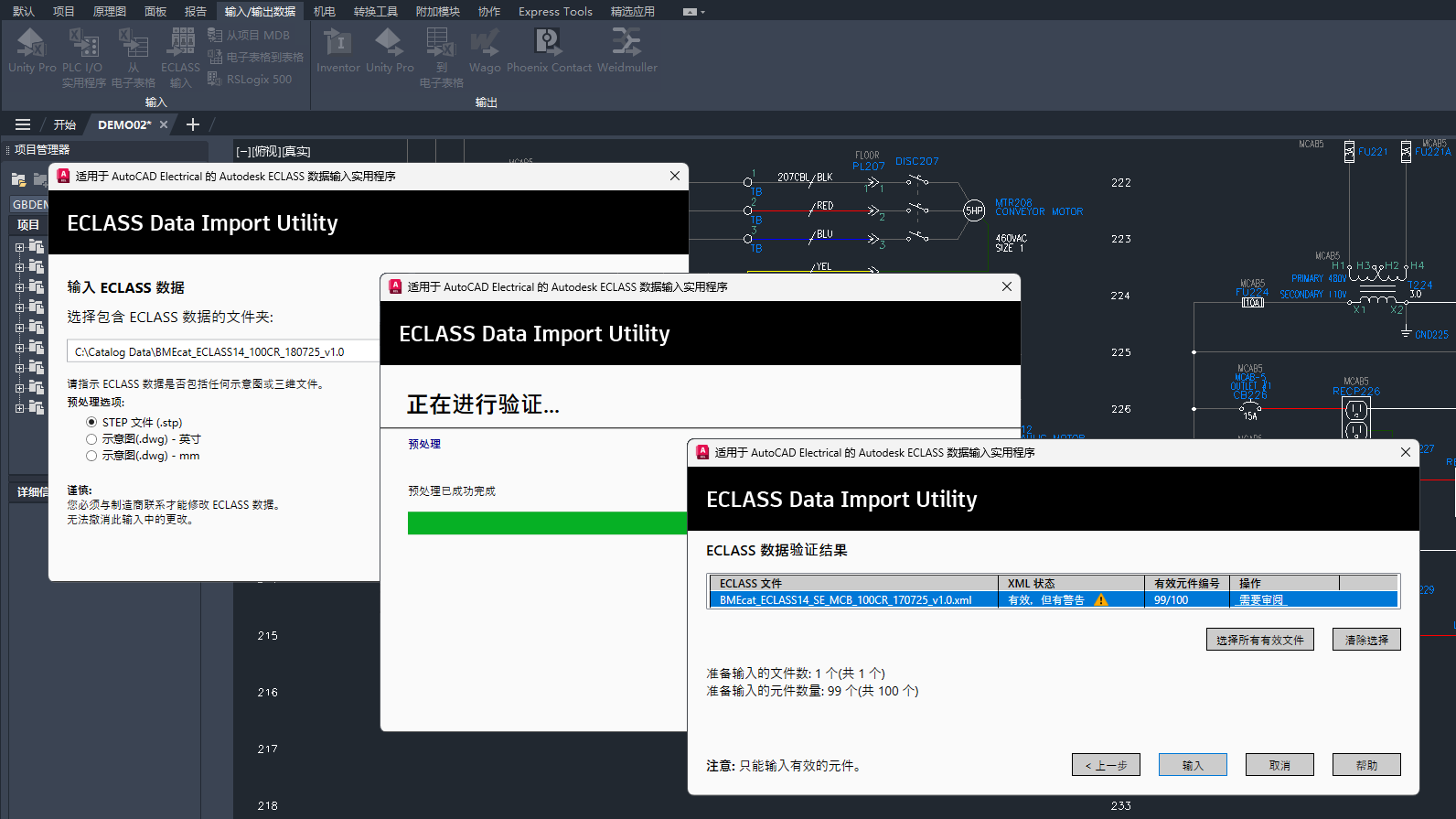

ECLASS 数据导入实用程序

简化和标准化下载和集成制造商数据。

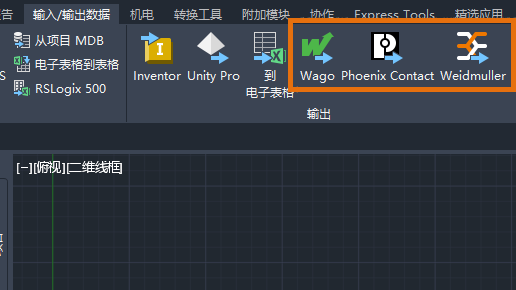

将端子排导出到制造商应用程序

将端子排发送给制造商工具进行修改和验证。

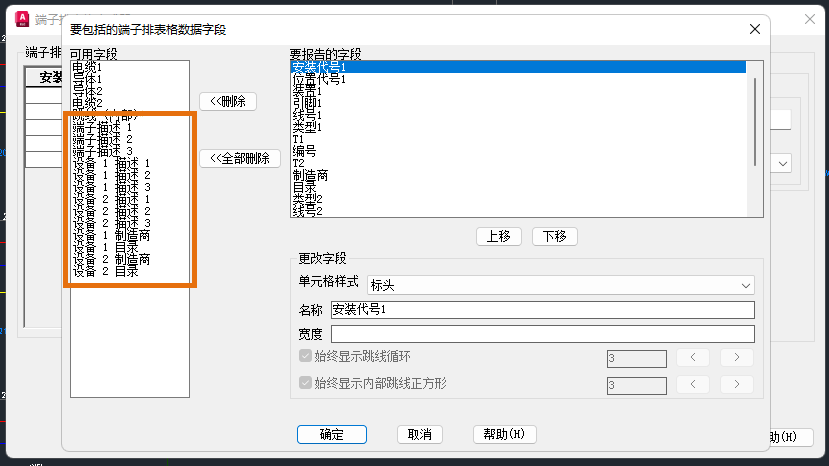

端子排表格

通过端子排编辑器或端子表格生成器将更多字段添加到表格端子排。

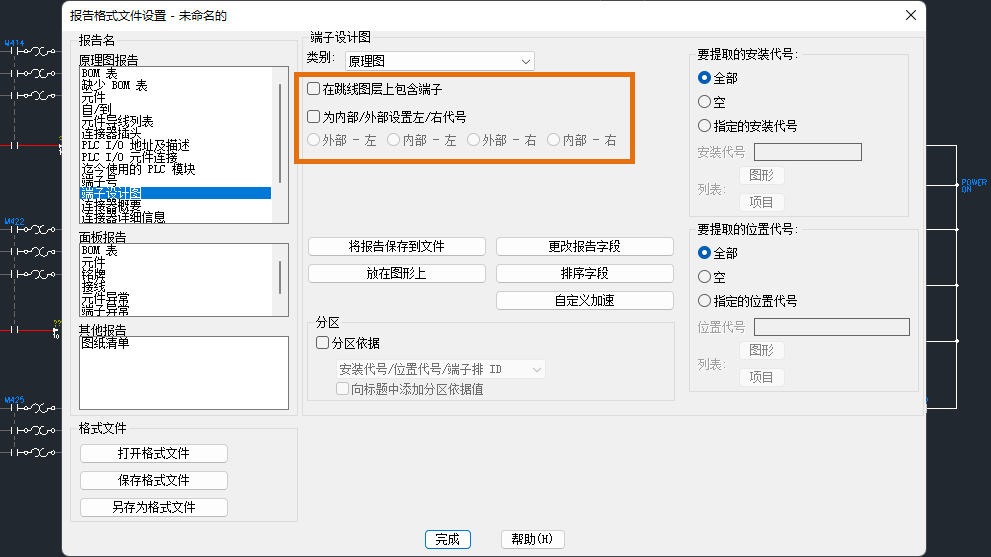

端子设计图报告增强功能

新增了在端子设计图报告中包括跳线图层上的端子以及内部或外部代码放置的选项。

几何图形清理

“几何图形清理”会扫描图形以修复常见的几何图形错误。

Autodesk Assistant

Autodesk Assistant 现在提供 AI 增强的聊天功能和提示驱动的工作流。

Forma Data Management Essentials

借助 Forma Data Management Essentials，您可以与他人协作处理项目。

连接的参照

“连接的参照”改进了更新缺少的外部图形参照 (xref) 的路径的工作流。

连接的支持文件：工具选项板

可以与处理存储在 Forma Data Management 中的同一 Autodesk 项目的其他用户共享工具选项板和编写选项板文件。

连接的支持文件：局部自定义 (CUIx) 文件

在 Forma Data Management 上处理从 Autodesk 项目打开的图形时，可以与他人共享自定义用户界面 (UI) 元素，还可以将其加载到 AutoCAD 桌面应用程序中。

质量改进

电缆导体列表：

• 电缆导体列表现在支持小写字符。
• 对于与主项位于不同图纸上的辅电缆标记，即使标签包含小写字母，电缆导体列表也能正确加载。

元件库：

• 电子表格的导出和导入现在能按预期处理面板端子的多个目录信息。
• 现在，在触发“触点参照太多”警报之前，会评估常开/常闭触点的多个目录的 COUNT 字段。

报告：用户帖子现在能按预期根据 SET 文件处理数据并显示。

面板：使用面板原理图列表插入多部件示意图时，所有部件都能正确分解。

线号：

• 线号格式现在支持小写字符。
• 提高了在图形范围和项目范围的更新期间，具有跳接端子的线路的线号精度和一致性。

端子排编辑器：自定义属性的默认值现在可以正确地导入到通过端子排编辑器插入的端子示意图上。

PDF 打印：当文字样式字体设置为 ROMANS.SHX 时，所有字母都将打印为正确的粗细。

其他增强功能和更改

项目和报告：进行了一些改进，以减少打开/重建项目和生成报告所需的时间。

布局选项卡切换性能：进行了改进以减少切换布局选项卡所需的时间。

三维图形系统增强功能：由 FASTSHADEDMODE 系统变量控制的三维图形系统 (GSF) 现在提供了更稳定、更高效的体验。这些更新通过更好地支持大坐标、阻挡边、材质、灯光、纹理、阴影、天空和背景，提高了视觉保真度。此外，现在默认启用“真实(快速)”视觉样式。

取消对 AutoCAD Web 版和移动版的支持：此版本中删除了“从 Web 和移动设备打开 (OPENFROMWEBMOBILE)”和“保存到 Web 和移动设备”(SAVETOWEBMOBILE) 功能。如果您以前将图形文件保存到 AutoCAD Web 版和移动版，建议您利用 Forma Data Management 在任意位置存储和访问图形文件。

删除共享视图：共享视图功能已从此版本中删除。如果以前使用过共享视图，建议您利用 Forma Data Management 来存储图形文件并与其他用户共享。

“推送到 Forma Data Management”取代了“推送到 Autodesk Docs”：“推送到 Autodesk Docs”功能已更新为“推送到 Forma Data Management”。引入了新的命令和系统变量，用于显示和关闭“推送到 Forma Data Management”选项板。

删除对 MrSID 图像格式的支持：以 MrSid 格式保存的图像文件无法再附着到图形文件。MrSID 图像需要保存为受支持的文件格式并重新附着。

删除对创建 PostScript 文件的支持：PSOUT 命令在此版本中已删除，并且 EXPORT 命令不再支持导出为该格式。如果需要从图形创建 PostScript 文件，请根据所需的输出配置 PC3 文件。
