Ознакомьтесь с рабочими процессами анализа дренажных систем, чтобы принимать обоснованные решения при проектировании гидравлических моделей и достичь высокого качества результатов.
Инструменты анализа дренажных систем — это инновационное решение, созданное с учетом потребностей проектировщиков объектов инфраструктуры. Мы понимаем, какие проблемы в рабочих процессах мешают получать точные результаты. Этот набор инструментов позволяет максимально упростить процессы анализа дренажной системы, при этом вам не придется постоянно переключаться между инструментами и интерфейсами, а производительность работы значительно повысится.
Открытие инструмента анализа
- Выберите элемент дренажной системы (например водосбор, трубу, колодец или водоем).
- Выберите вкладку «Анализ»
панель «Проектирование» «Анализ дренажной системы»
.
Инструмент «Критерии анализа» откроется в виде палитры в области чертежа.
Для продолжения см. раздел Рабочий процесс анализа дренажной системы.

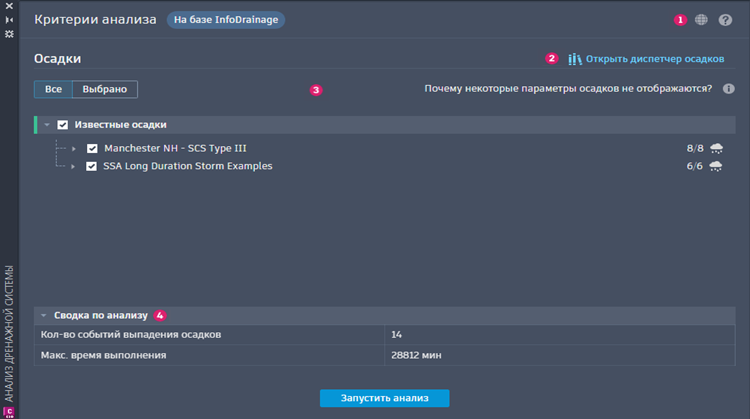

Пользовательский интерфейс критериев анализа
Начальный пользовательский интерфейс критериев анализа позволяет указать данные осадков для тестирования текущей дренажной системы. Если наборы осадков для проекта не настроены, Диспетчер осадков можно будет открыть только из интерфейса. Для начала анализа необходимы данные осадков.
- Региональные настройки сервера. Указание сервера в конкретном регионе для обработки данных в облаке. Подробнее
- Диспетчер осадков. Открытие Диспетчера осадков для редактирования и выбора отдельных событий выпадения осадков. Подробнее
- Проецирование наборов осадков. Список настроенных в настоящий момент наборов осадков для применения и проверки дренажной системы. Подробнее
- Сводка анализа. Отображение общего количества событий выпадения осадков, примененных к дренажной системе, и наибольшего заданного максимального времени выполнения для этих событий.
