Анализ детали

С помощью команд для анализа можно проверить деталь, чтобы оценить качество ее геометрии перед изготовлением.

Доступно несколько типов анализа модели. Кроме того, для анализа можно выбрать грани, сшивки или твердое тело детали целиком. Autodesk Inventor сохраняет результаты в папку "Анализ" в обозревателе в том порядке, в котором они создавались (последние результаты отображаются в списке внизу). Одновременно в графическом окне можно просматривать только один анализ. При наличии нескольких анализов можно выбрать их и управлять их видимостью с помощью обозревателя.

Анализы можно формировать в среде детали, а также в среде конструирования. Однако анализы, которые созданы в среде конструирования, являются временными, их нельзя сохранить и они не отображаются в обозревателе. Такие анализы удаляются при закрытии диалогового окна "Анализ". Существует три основных отличия анализов, выполняемых в среде конструирования.

• Кроме граней и сшивок, можно также выбрать группы для анализа.
• Можно также выбрать каркасы для проведения комбинированного анализа кривизны.
• Проведение анализа поперечного сечения невозможно в среде конструирования.

Анализ "Зебра"

Анализ "Зебра", также известный как анализ сглаживания, используется для оценки непрерывности поверхности путем проецирования параллельных отрезков на модель. Данный анализ позволяет увидеть, как свет отображается поверхности и определить области поверхности, требующие улучшения качества.

Кривизна - это математическое определение гладкости между двумя кривыми и поверхностями. Коэффициент изменения направления называется кривизной. Для указания гладкости кривой обычно используется буква G, за которой следует число.

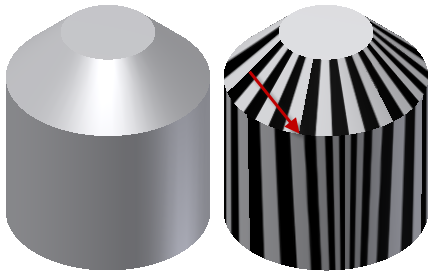

Непрерывность G0 (точка) означает, что конечные точки соприкасаются. Переход между двумя ребрами или поверхностями является заметным. Это может быть резкий или постепенный переход. Следующий рисунок показывает анализ Зебра для соприкосновения типа G0 между двумя поверхностями. Поверхности соприкасаются, однако полосы не выстраиваются в линии.

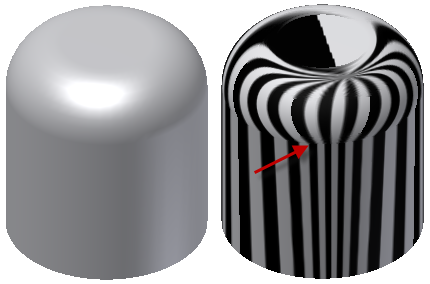

Непрерывность G1 (касательная) —плавный переход между кривыми. Две кривые или поверхности движутся в одном направлении в месте соединения, но коэффициент изменения кривизны (скорость) является заметным. Следующий рисунок показывает анализ Зебра для соприкосновения типа G1 между двумя поверхностями. Две поверхности сопрягаются по касательной. Границы полос выстраиваются в линии, однако между ними образуется острый угол.

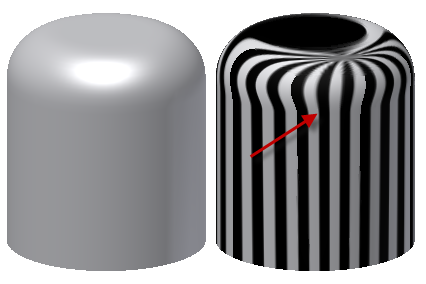

Непрерывность G2 (кривизна) - очень плавный переход между кривыми. Две кривые совпадают в конечных точках, являются касательными и имеют одинаковую "скорость" (кривизну) при соединении. Следующий рисунок показывает анализ Зебра для соприкосновения типа G2 между двумя поверхностями. Между двумя поверхностями наблюдается гладкое сопряжение (тип G2). Границы полос выстраиваются в линии, а между поверхностями имеется плавный переход.

Анализ уклона

Анализ уклона — это оценка уклона между деталью и формой (с заданным направлением извлечения) для определения возможности производства сборки литьем. Спектр отображает изменения угла уклона в пределах заданного диапазона, соответствующего граням с недостаточным уклоном. Изменение направления выемки может сказываться на результатах анализа.

Анализ поперечного сечения

Анализ поперечного сечения предоставляет базовые (простые) или детализированные (расширенные) данные об одном или нескольких сечениях внутренней части деталей твердых тел. Анализ поперечного сечения также определяет, соответствует ли деталь минимальной и максимальной толщине перегородки.

При проведении простого анализа создается чертеж частичного разреза детали на одной секущей плоскости. При проведении расширенного анализа создается таблица с подробной информацией о многосекционных областях детали, которая сопровождается чертежом соответствующего сечения.

Анализ кривизны

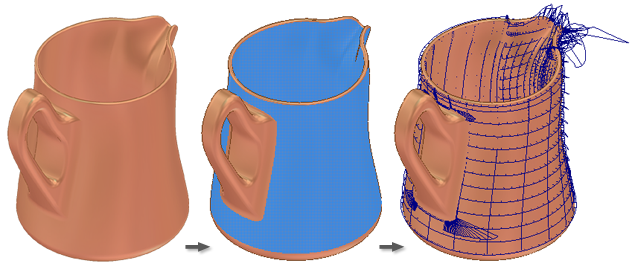

Анализ кривизны позволяет определить кривизну и гладкость граней, поверхностей, эскизных кривых и ребер модели. Анализ отображает чертеж кривизны с рядом связанных сплайнов, расходящихся лучами от кривой. Относительная длина кривой равна изгибу кривой в начальной точке сплайна. Длинные сплайны указывают на области высокой степени кривизны, а короткие–на области низкой степени кривизны.

Анализ поверхности

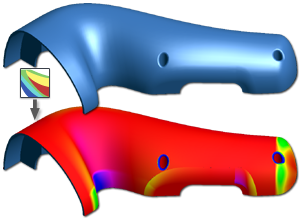

Анализ поверхности отображает кривизну поверхности при помощи цветового градиента. Изображение градиента является визуальным отражением кривизны поверхности при использовании одного из трех доступных типов анализа поверхности: "По Гауссу", "Средняя" или "Максимальная" кривизна.
