在“传统链选”工作流中使用链

如果要启用此链选模式，请转到“首选项”>“常规”>“制造”>“可选特征”，然后选择“传统链选”。

“传统链选”选项为您提供了另一种形成开放链的方法，即先选取两个外部线段，然后再选取路径点线段。

创建和编辑闭合链的方式与默认工作流中的方式相同。

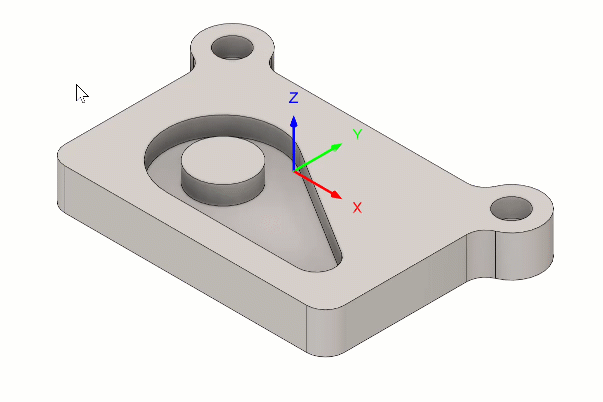

创建和编辑开放链

1. 在“制造”工作空间工具栏上，开始执行一个操作，例如“铣削”>“2D”>“2D 轮廓”下的 2D 轮廓策略。
2. 像在默认工作流中一样进行初始选择。有关详细信息，请参见使用链选择。

   选定的初始线段将成为链的起始线段。这由线段外端的白点标记。
3. 选择链的结束线段。

   算法会连接两个选定的线段。将光标悬停在模型的边上时，可以看到结果链的预览。
4. 如果生成的链与您的意图不符，请选取应成为新路径点的线段。

   单击后，链会根据您的选择进行调整：它现在包含选定的线段，而两个结束线段保持不变。



   注意：您也可以选择链中已包含的一个线段，使其成为不受任何更改影响的必选路径点。这些线段以蓝色亮显。
5. 如果您想在原始端点之外的链中包含更多的线段，现在可以通过单击沿边环的更多边来实现。

   新选择的线段现在将成为新的起始线段或结束线段。该链包括所有定义的路径点。
6. 如果您对结果满意，请单击“确定”以验证更改。
