用于检查的产品制造信息 (PMI)

PMI 是产品制造信息的缩写。它是数据，例如三维注释、GD&T（几何尺寸和公差）和其他制造信息，这些信息将添加到三维 CAD 模型。PMI 可以是计算机可读的（语义）或图形数据。添加 PMI 以创建完全定义的数字模型（该模型作为单一可信数据源）的实践称为 MBD（基于模型的定义）或 DPD（数字产品定义）。

在 Fusion 中，您无法创建 PMI。但是，您可以打开在其他 CAD 应用程序中创建的包含 PMI 的设计。通过在 Fusion 中打开设计，您可以查看 PMI 并了解原始设计意图。

PMI 示例

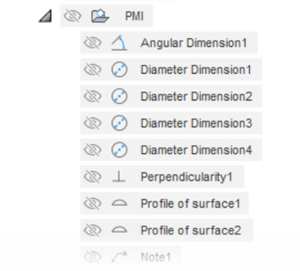

Fusion 中的图形 PMI 的示例。

如果设计的 PMI 包含公差信息，则可以在创建手动检查以及创建探测 WCS 和探测形状操作时自动设置正确的公差，从而帮助自动执行编程。这限制了对回过头来参考工程图和其他文档的需求，从而节省编程时间并降低输入错误值的风险。

注意：当前，仅直径和线性尺寸的 PMI 可用于设置检查的尺寸公差。

支持的文件类型

您可以在 Fusion 中打开的在其他 CAD 应用程序中创建的包含 PMI 的设计包括：

Autodesk Inventor 文件（*.iam、*.ipt）
CATIA 文件（*.CATProduct、*.CATPart）
NX 文件 (*.prt)

注意：对于 NX 文件，语义 PMI 仅适用于线性标注。
STEP (AP 242) 文件（*.ste、*.step、*.stp）

打开包含 PMI 的设计

您可以通过以下方式在 Fusion 中打开包含 PMI 的设计：

将设计作为 AnyCAD 文件从 Inventor 发送到 Fusion，这样将保留原始文件类型。Fusion 中的设计链接到 Inventor 中的原始设计，因此 Inventor 中的更改可以显示在 Fusion 中。
将 Inventor、CATIA、NX 或 STEP 文件作为 Fusion (*.f3d) 文件上传到“数据面板”。Fusion 中的设计未链接到原始设计。
