设置纹理方向
Fusion Manufacturing Extension
此功能是扩展程序的一部分。扩展程序是在 Fusion 中访问更多功能的一种灵活方式。了解详情。
指定包覆面的纹理方向以旋转包覆面上的零部件，使零部件纹理与包覆面纹理匹配。

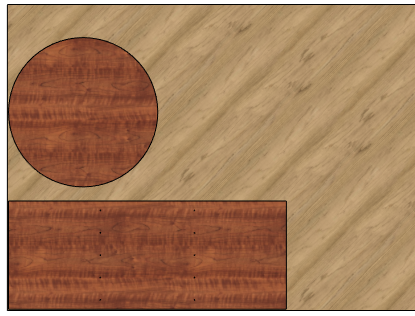

在下图中，零部件上纹理的方向为 0 度，但包覆面上纹理的方向为 45 度。零部件最初与包覆面的 X 轴对齐。零部件的方向需要在逆时针方向上更改 45 度，以匹配包覆面上的纹理。
在“高级排列”对话框的“包覆面”选项卡中，更改“纹理方向”。

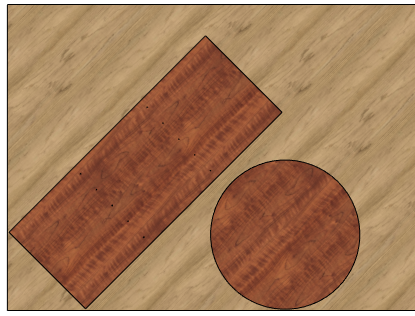

输入 45 度的“纹理方向”将产生正确的方向，零部件纹理与包覆面纹理匹配。
