选择要排列的零部件

Fusion Manufacturing Extension

此功能是扩展程序的一部分。扩展程序是在 Fusion 中访问更多功能的一种灵活方式。了解详情。

与标准排列一样，在“编辑制造模型”上下文环境中，单击“制造”>“修改”>“排列”。

此时将打开“排列”对话框。
在“对象”选项卡中，选择“求解器类型”：
- 二维矩形 — 在平坦曲面上排列零部件，每个零部件都位于其自己的矩形区域中。
- 二维实形 — 在平坦曲面上排列零部件，以最大限度减少裁切区域。
- 三维排列 — 在定义的三维体积内排列零部件。

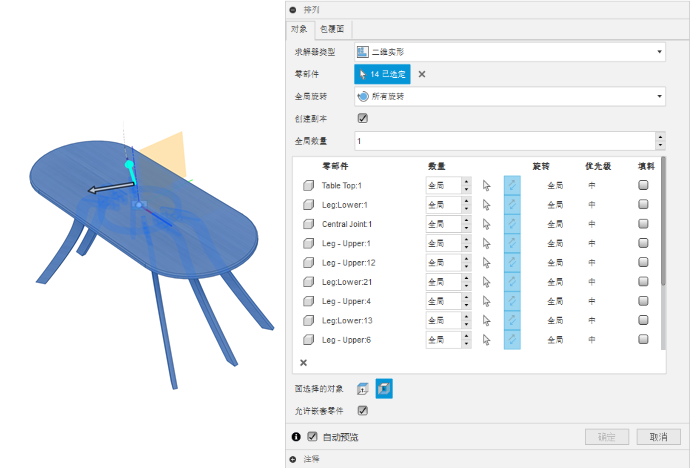

从画布或在浏览器中选择要排列的零部件。
指定“全局旋转”以确定在排列中旋转零部件的方式。
（可选）若要将原始零部件集保留在相同位置并将其副本用于排列，请选中“创建副本”复选框。
指定“全局数量”以确定要排列的完整零部件集的数量（仅限二维求解器类型）。
（可选）可以在“对象”选项卡上的选择表中为特定零部件指定单个值（仅限二维求解器类型）：
- 通过覆盖“全局”值设置单个数量
- 强制零部件与图纸的 X 轴对齐
- 在图纸上翻转零部件的面方向
- 设置单个旋转约束
- 确定零部件优先级
- 通过选中“填充物”复选框（仅限“二维实形”求解器类型）来指定填充物零部件。
注意：将零部件设置为填充物时，零部件数量将自动设置为 999。可以通过在零部件的“数量”框中输入所需的值来替代此值。
（可选）若要允许在较大孔内装入较小的零部件，请选中“允许嵌套零件”复选框（仅限“二维实形”求解器类型）。

选择要在其上排列的区域

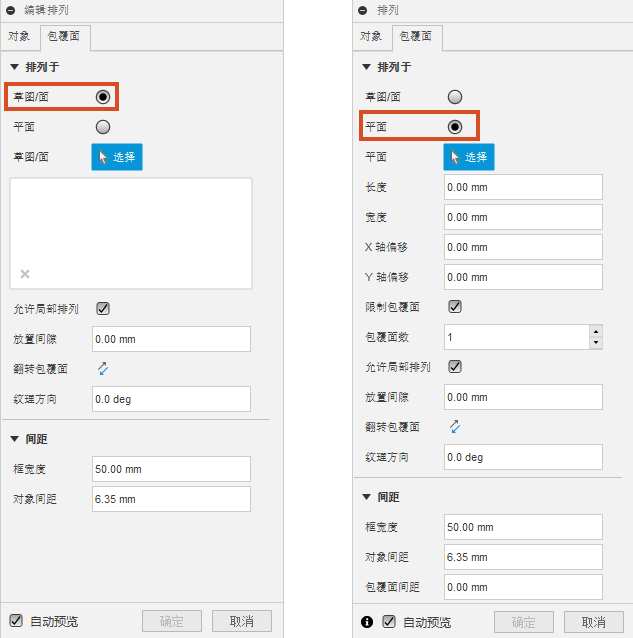

在“排列”对话框中，单击“包覆面”选项卡。
选择要在其上排列的区域类型。
- 草图/面 - 从选择的草图或平整面创建一个包覆面或一组包覆面。
- 平面 - 在选定平面上生成一组包覆面。

  您选择的区域类型决定了对话框中的其余控件。
根据在上一步中所选择的设置，在模型中选择草图、面或平面以在其上排列零部件。
如果选择了“平面”，请指定“长度”、“宽度”和“高度”（仅限“三维排列”求解器类型），以确定每个包覆面沿 X、Y 和 Z 轴的尺寸。
根据需要调整其他排列设置。
1. 排列值：
  - X 偏移和 Y 偏移（仅平面）- 设置相对于模型原点创建第一个包覆面的点。
  - 限制包覆面（仅平面）- 用于指定固定数量的包覆面以在上面排列零件。取消选择该选项后，使用的包覆面数由完成排列所需的数量确定。如果选择“按材料排列”，则该限制将应用于每种材料。例如，如果您有两种材料，并将包覆面限制为 1，则结果将是两个包覆面，每种材料一个包覆面。
  - 包覆面数（仅平面）- 指定用于排列的包覆面数。如果指定的包覆面数或大小无法容纳所有选定的零部件，您可以选择“允许局部排列”来获得结果。如果“允许局部排列”处于关闭状态，您可以更改“包覆面数”值，以评估是否有足够的毛坯来容纳所有零部件。如果您选择“按材料排列”，系统会将由不同材料制成的对象放置在单独的包覆面中。
  - 按材料排列（仅平面）- 允许由不同材料制成的零部件自动放置在单独的包覆面上。对于选择集中表示的每种材料，将沿 Y 轴创建一个专用的包覆面。排列中的每个包覆面都分配有相应的物理材料，与其包含的零部件的材料相匹配。
  - 允许局部排列 - 当包覆面上没有足够的空间来容纳所有零部件时，允许局部排列结果。零部件将进行排列，直到所有可用空间都用完。未包含在局部排列中的零部件将在零部件列表中亮显。如果包覆面尺寸增大，则排列将重新计算以包含以前未容纳在排列中的零部件。
  - 放置间隙 - 在包覆面上方的指定 Z 高度处放置零部件。值为零时，零部件将直接放置在包覆面上。
  - 翻转包覆面（仅限二维求解器类型）- 翻转包覆面及其上排列的零部件，以显示其朝下或朝上的一侧。
  - 纹理方向（二维求解器类型）- 设置包覆面上纹理的方向，该方向从包覆面的 X 轴按逆时针方向测量。包覆面上的所有零部件都会改变其方向以与纹理方向对齐。
2. 间距值：
  - 框宽度 - 指定排列区域内空边框的宽度。
  - 对象间距 - 指定排列中的一个对象与其周围零部件之间的距离。
  - 包覆面间距（仅限平面，仅限二维求解器类型）- 指定包覆面之间的距离。
  - 天花板间隙（仅限“三维排列”求解器类型）— 指定从三维包覆面顶部到排列顶部的间隙距离。

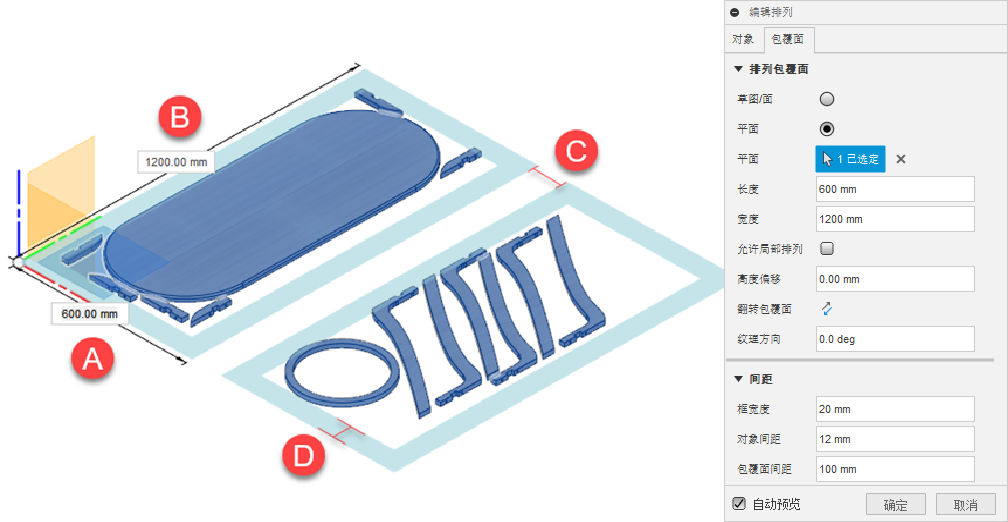

  例如，此排列在多个包覆面中使用以下值：
  - A.长度 - 600 毫米
  - B.宽度 - 1,200 毫米
  - C.包覆面间距 - 100 毫米
  - D.框宽度 - 70 毫米

选择要排列的零部件

选择要在其上排列的区域
