Aktivität 6: Überprüfen ausgewählter Ergebnisse

Bei dieser Aktivität vergleichen Sie mehrere Ergebnisse.

Voraussetzungen

• Die vorherige Aktivität wurde abgeschlossen.
• Die Kopie der GE-Halterung ist in der kontextabhängigen Umgebung Durchsuchen geöffnet, und die Ergebnisse werden in der Miniaturansicht angezeigt.

Schritte

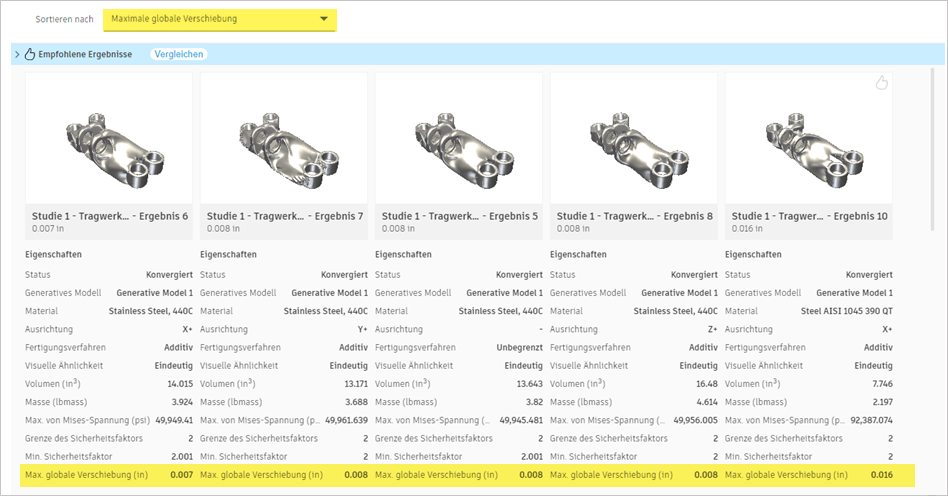

1. Sortieren Sie die Ergebnisse in der Eigenschaftenansicht nach der maximalen globalen Verschiebung.

   1. Klicken Sie auf der Registerkarte Durchsuchen auf Anzeige > Eigenschaftenansicht .
   2. Um die Ergebnisse von geringster zu höchster Verschiebung zu sortieren, wählen Sie in der Liste Sortieren nach die Option Maximale globale Verschiebung aus.



2. Wählen Sie mehrere Ergebnisse zum Vergleichen aus.

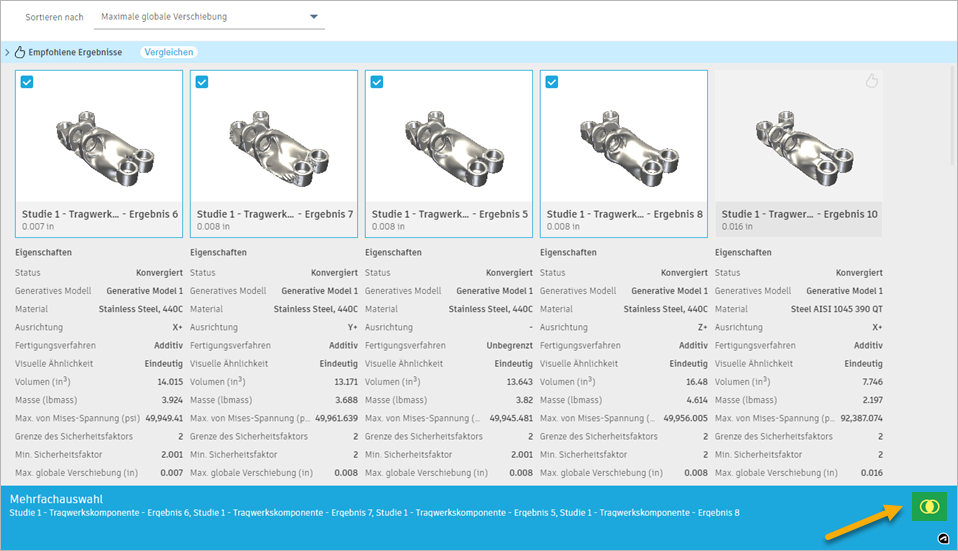

   1. Aktivieren Sie für die ersten vier Ergebnisse in der linken oberen Ecke der jeweiligen Miniaturansicht das Kontrollkästchen.

      Die Karte Mehrfachauswahl wird geöffnet.
   2. Klicken Sie unten auf der Karte Mehrfachauswahl auf das Symbol Vergleichen .



      Anmerkung: In der Vergleichsansicht können Sie bis zu vier Ergebnisse gleichzeitig anzeigen.

3. Vergleichen Sie die Eigenschaften und Spannungen der ausgewählten Ergebnisse.

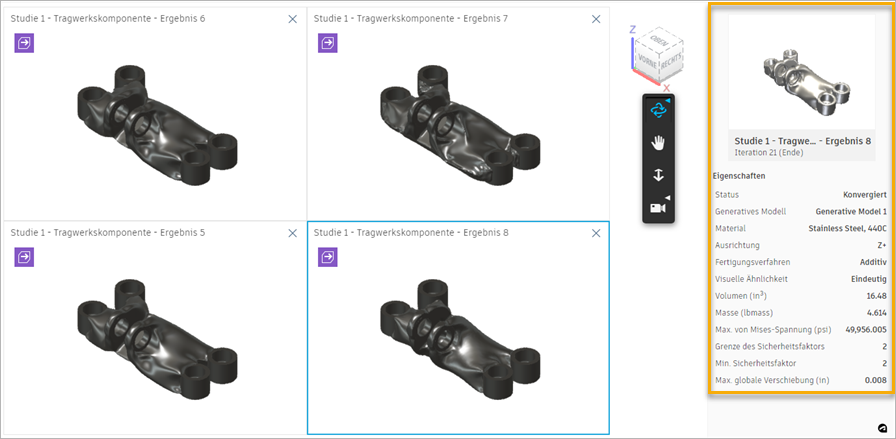

   1. Klicken Sie in der Vergleichsansicht auf das letzte Ergebnis.

      Ein blauer Rahmen wird um die Ergebnisansicht angezeigt. Die Ergebniseigenschaften werden in der Gruppe Eigenschaften auf der rechten Seite angezeigt.


   2. Um Ergebnisse zu vergleichen, verwenden Sie rechts im Werkzeugkasten Ergebnisansicht die Optionen Orbit, Pan und Zoom.

      Die einzelnen Ansichten werden synchronisiert, damit Sie dieselben Positionen vergleichen können.
   3. Um die Spannungsverteilung auf der Ergebnisfläche anzuzeigen, klicken Sie auf der Registerkarte Ergebnisansicht auf Anzeige > Spannungsansicht .

4. Entfernen Sie das letzte Ergebnis aus dem Vergleich, und fügen Sie ein neues zum Vergleich hinzu.

   1. Klicken Sie in der rechten oberen Ecke der letzten Miniaturansicht auf das Symbol Schließen .

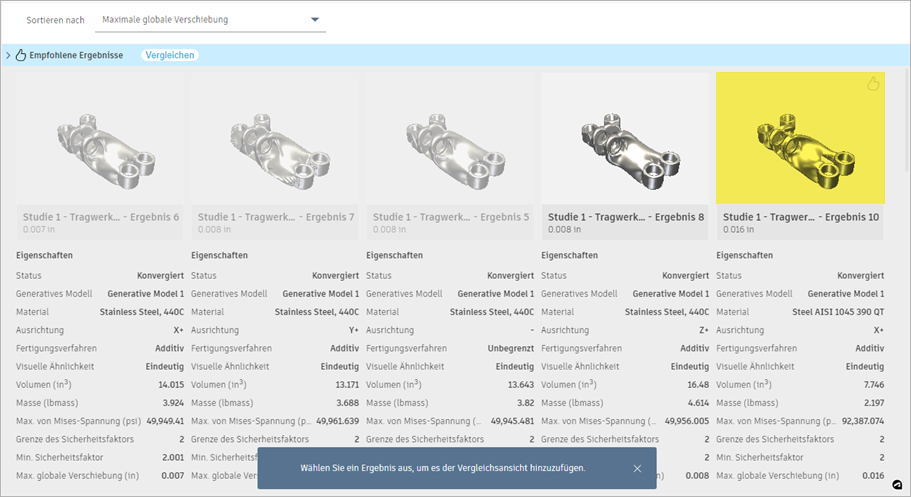

   2. Um ein weiteres Ergebnis zum Vergleich hinzuzufügen, klicken Sie auf der Registerkarte Ergebnisansicht auf Vergleichen > Vergleichen .
   3. Klicken Sie in der Eigenschaftenansicht auf die letzte Miniaturansicht in der Zeile.


   4. Vergleichen Sie mithilfe der Werkzeuge im Werkzeugkasten Ergebnisansicht ein neues Ergebnis mit den anderen ausgewählten Ergebnissen.
   5. Klicken Sie auf der Registerkarte Ergebnisansicht auf Ergebnisansicht beenden > Ergebnisansicht beenden , um zur Eigenschaftenansicht zurückzukehren.

Aktivität 6 - Zusammenfassung

Bei dieser Aktivität haben Sie mehrere Ergebnisse verglichen.
