Lernprogramm: Hinzufügen von Elementen zu einem Bauteil

Dieses Lernprogramm besteht aus drei verschiedenen Aktivitäten mit drei verschiedenen Modellen, um zu demonstrieren, wie Sie mithilfe von vorhandenen Skizzen, Flächen oder Körpern und unter Verwendung der Werkzeuge in der Gruppe Erstellen Elemente hinzufügen. Bei der letzten Aktivität werden die Materialien für die Modelle zugewiesen und die Masse der einzelnen Modelle geprüft, um sicherzustellen, dass sie die Anforderungen erfüllen.

In diesem Lernprogramm führen Sie folgende Aufgaben aus:

• Erstellen eines erhabenen Elements auf einem Gaspedal, Hinzufügen eines Steg-Elements und einer Rippe, um zusätzliche Festigkeit zu erhalten



  Startform des Gaspedal-Modells (links), Gaspedal-Modell mit hinzugefügten Elementen (rechts)

• Erstellen Sie zylindrische Senkungen auf einer Gewindehalterung, entfernen Sie anschließend nicht benötigte Materialien, fügen Sie eine Stütze hinzu, und erstellen Sie Gewinde auf der Welle.

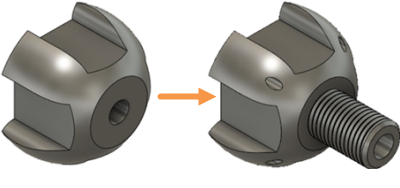

  Startform des Modells Threaded_Mount (links), Modell Threaded_Mount mit hinzugefügten Elementen (rechts)

• Erstellen Sie eine zweiseitige Turbine anhand einer Basis und einer einzelnen Turbinenschaufel.

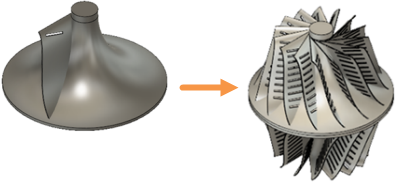

  Startform des Turbinenmodells (links), Turbinenmodell mit hinzugefügten Elementen (rechts)

• Legen Sie die Materialien für die Modelle fest, und prüfen Sie die Masse der einzelnen Modelle, um sicherzustellen, dass sie die Anforderungen erfüllen.
