Einrichten einer thermischen Analyse

Mit der thermischen Simulation bestimmen Sie die stationäre Temperaturverteilung und die resultierende Wärmeströmung.

Einführungsvideo (5:50)

Arbeitsablauf: Durchführen einer thermischen Analyse

1. Öffnen oder erstellen Sie ein Modell.

2. Greifen Sie auf den Arbeitsbereich Simulation zu.

   • Beim ersten Aufrufen des Arbeitsbereichs Simulation wird das Dialogfeld Neue Studie automatisch angezeigt.

3. Legen Sie im Dialogfeld Neue Studie die Einstellung Studientyp auf Thermisch fest.

4. Klicken Sie optional oben rechts im großen Bild des Dialogfelds Neue Studie auf Einstellungen, um Einstellungen für die Analyse anzugeben.

   Anmerkung: Wählen Sie auf der Registerkarte Ergebnisse die Option Verwalten > Einstellungen, um die Einstellungen jederzeit in einem separaten Dialogfeld Einstellungen festzulegen oder zu ändern.

5. Klicken Sie auf OK.

6. Verwenden Sie ggf. die Werkzeuge für Vereinfachen, um das Simulationsmodell zu ändern und das Produktionsmodell beizubehalten:

   • Entfernen Sie nicht benötigte Elemente, die die Analyse nur verkomplizieren und keine hilfreichen Informationen bieten.
   • Weitere Informationen finden Sie unter Modellvereinfachung (Geometrievereinfachung).
   • Nutzen Sie ggf. Symmetrie zum Reduzieren der Simulationsmodellgröße und der Lösungszeit. Die Symmetrie kann auch das Abhängigmachen eines Modells erleichtern, sodass eine vollständige Stabilität gegeben ist, aber die natürliche Deformation nicht beeinträchtigt wird.
   • Teilen Sie Flächen, um Lasten oder Abhängigkeiten nur auf einen Teil einer größeren Fläche zu beschränken.

7. Überprüfen Sie, ob das Material des Bauteils geeignet ist, oder überschreiben Sie ungeeignete Materialien durch andere, geeignete Materialien.

8. Geben Sie thermische Lasten an.

9. Wenden Sie Kontakte an.

   • Thermische Analysen sind auf die Kontakttypen Verbunden und Versatz verbunden beschränkt.
   • Stellen Sie sicher, dass Sie im Dialogfeld Kontakte bearbeiten einen angemessenen Wert für Wärmeleitfähigkeit angeben, um den thermischen Widerstand über die Kontaktgrenzen hinweg korrekt wiederzugeben.
     • Die Einheiten für die Wärmeleitfähigkeit lauten W/(m^2 K), was derzeit nicht geändert werden kann.
     • Ein leeres Eingabefeld (kein Wärmeleitfähigkeitswert angegeben) führt zu einer unbegrenzten Leitfähigkeit (kein thermischer Widerstand über das Kontaktpaar).

10. Passen Sie optional die Netzeinstellungen an, generieren Sie das Netz, und zeigen Sie eine Vorschau des Netzes an, bis Sie mit der Darstellung zufrieden sind.

    • Ausführlichere Informationen finden Sie unter Netze.

11. Klicken Sie auf Lösen.

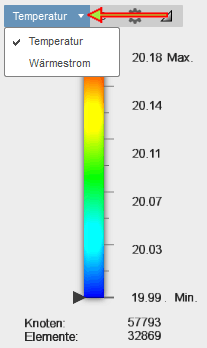

Die Ergebnisse für die thermische Analyse werden in der Ansicht Ergebnisse angezeigt.
