IH 124
Die IH 124-Methode basiert auf einer speziell für kleine Einzugsgebiete (< 25 km²) durchgeführten Studie. Dabei wird versucht, einen größeren Anteil häufig vorkommender Einzugsgebiete abzudecken, die relativ durchlässig, flach und teilweise städtisch sind.
Beachten Sie, dass ein 25 km² großes Gebiet zwar für eine neue Entwicklung als große Fläche gilt, in Bezug auf Flusseinzugsgebiete jedoch eine kleine Fläche ist. Außerdem ist eine genaue Bestimmung des Abflusses aufgrund der vielfältigen Bedeckungsvegetation, Landnutzung, Bodentypen sowie natürlichen und künstlichen Entwässerung usw. schwieriger als bei einem vollständig entwässerten städtischen Einzugsgebiet.
ICP SUDS
Die ICP SUDS-Methode basiert auf dem Interim Code of Practice for Sustainable Drainage Systems, Kapitel 6.
Gebiete mit über 200 ha: Die FEH-Statistikmethode und die Einheitsganglinienmethode sollten nach Möglichkeit angewendet werden. Wenn die FEH-Methode nicht anwendbar ist, sollte die IH 124-Methode verwendet werden.
50 bis 200 ha: Die IH 124-Methode wird direkt angewendet, wie für Methode 1 beschrieben.
0 bis 50 ha: Die IH 124-Methode wird mit 50 ha in der Formel angewendet. Die Ergebnisse werden linear über das Verhältnis der Bebauungsgröße zu 50 ha interpoliert.

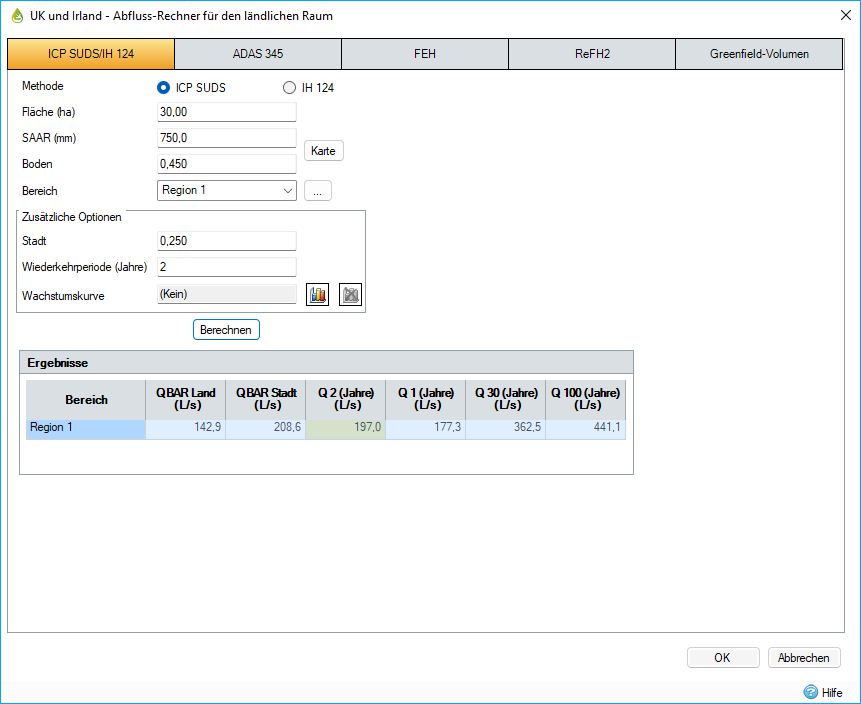

Eingabevariablen
Fläche: Einzugsgebiet, wird für die Verwendung in der Gleichung auf km2 angepasst
SAAR: Durchschnittliche jährliche Niederschlagsmenge in mm (1941–1970) aus FSR-Abbildung II.3.1 oder gleichwertig. Dieser Wert kann auch mit der Kartenauswahl ausgewählt werden.
Boden: Bodenindex des Einzugsgebiets aus FSR-Abbildung I.4.18 oder Wallingford-Verfahren, Band 3. Die Bodenklassen 1 bis 5 haben Bodenindexwerte von 0.15, 0.3, 0.4, 0.45 bzw. 0.5.
Bereich: Bereichsnummer des Einzugsgebiets gemäß FSR-Abbildung I.2.4. Dieser Wert kann auch mit der Bereichsauswahl ausgewählt werden.
Zusätzliche Optionen
Stadt: Anteil der verstädterten Fläche, ausgedrückt als Dezimalzahl 0.000.
Wiederkehrperiode: Das Programm generiert Ergebnisse für eine Reihe von Wiederkehrperioden und die hier angegebene Wiederkehrperiode.
Wachstumskurve: Klicken Sie auf das Symbol Wachstumskurvendetails, um den Wachstumskurven-Editor zu öffnen.
Ausgabevariablen
IH 124
QBAR Land: Berechnet mithilfe der folgenden Formel (Gleichung ergibt m³/s):

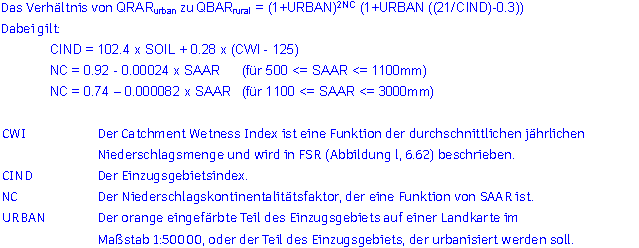

QBAR Stadt, Anpassung für Verstädterung: Berechnet anhand von IH-Bericht 124, Gleichungen 7.2 bis 7.4; CIRIA-Buch 14, 3.2.2 (Gleichungen ergeben m³/s).
Wachstumsfaktoren bei urbanisierten Einzugsgebieten für Wiederkehrperioden von höchstens 50 Jahren
CIRIA-Buch 14, 3.2.3
Berechnen Sie die entsprechende reduzierte Variable y aus der folgenden Tabelle basierend auf CIRIA-Buch 14, Tabelle 3.1.
|
Stadt |
Wiederkehrperiode (Jahre) |
|||||
|
2 |
5 |
10 |
20 |
25 |
50 |
|
|
0.00 |
0.32 |
1.50 |
2.25 |
2.97 |
3.20 |
3.90 |
|
0.25 |
0.57 |
1.55 |
2.20 |
2.76 |
2.93 |
3.35 |
|
0.50 |
0.65 |
1.60 |
2.12 |
2.55 |
2.67 |
3.00 |
|
0.75 |
0.78 |
1.65 |
2.04 |
2.35 |
2.43 |
2.67 |
Ermitteln Sie unter Verwendung des y-Werts aus der obigen Tabelle den Wachstumsfaktor aus der folgenden Tabelle basierend auf CIRIA-Buch 14, Tabelle 3.2.
|
Bereich |
Werte von y |
||||||||
|
0.0 |
0.5 |
1.0 |
1.5 |
2.0 |
2.5 |
3.0 |
3.5 |
4.0 |
|
|
1 |
0.82 |
0,94 |
1.06 |
1.20 |
1.36 |
1.53 |
1.72 |
1.94 |
2.17 |
|
2 |
0.84 |
0,94 |
1.05 |
1.18 |
1.33 |
1.51 |
1.72 |
1.95 |
2.23 |
|
3 |
0.84 |
0.98 |
1.11 |
1.25 |
1.38 |
1.52 |
1.65 |
1.79 |
1.92 |
|
4 |
0.80 |
0.93 |
1.07 |
1.23 |
1.40 |
1.58 |
1.79 |
2.01 |
2.25 |
|
5 |
0.79 |
0.93 |
1.10 |
1.29 |
1.52 |
1.79 |
2.11 |
2.49 |
2.93 |
|
6/7 |
0.77 |
0.92 |
1.09 |
1,28 |
1.50 |
1.74 |
2.02 |
2.34 |
2.69 |
|
8 |
0.78 |
0.92 |
1.07 |
1.23 |
1.40 |
1.58 |
1.76 |
1.95 |
2.16 |
|
9 |
0.84 |
0.96 |
1.08 |
1.21 |
1.35 |
1.49 |
1,64 |
1.80 |
1.97 |
|
10 |
0.85 |
0.96 |
1.07 |
1.19 |
1.31 |
1.45 |
1.58 |
1.73 |
1.88 |
Für die Bestimmung der Wachstumsfaktoren wird der Bereich in 10 Regionen gruppiert; FSR-Abbildung I.2.4 und CIRIA-Buch 14, Abbildung 3.7.
Wachstumsfaktoren bei urbanisierten Einzugsgebieten für Wiederkehrperioden von mehr als 50 Jahren
CIRIA-Buch 14, Tabelle 3.2.4
Ermitteln Sie die ländlichen und städtischen Wachstumsfaktoren für die 50-jährige Wiederkehrperiode, und berechnen Sie deren Verhältnis G50.
Berechnen Sie RMAF als das Verhältnis von QBAR Land und Stadt.
Berechnen Sie für die erforderliche Wiederkehrperiode t das Verhältnis der städtischen und ländlichen Wachstumsfaktoren anhand der folgenden Gleichung:
Der ländliche Wachstumsfaktor wird der folgenden Tabelle basierend auf CIRIA-Buch 14, Tabelle 3.3 entnommen.
|
Bereich |
Wiederkehrperiode (Jahre) |
||||
|
100 |
200 |
250 |
500 |
1000 |
|
|
1 |
2.48 |
2.81 |
2.92 |
3.25 |
3.63 |
|
2 |
2.63 |
2.98 |
3.10 |
3.45 |
3.85 |
|
3 |
2.08 |
2.36 |
2.45 |
2.73 |
3.04 |
|
4 |
2.57 |
3.02 |
3.17 |
3.62 |
4.16 |
|
5 |
3.56 |
4.19 |
4.39 |
5.02 |
5.76 |
|
6/7 |
3.19 |
3.75 |
3.93 |
4.49 |
5.16 |
|
8 |
2.42 |
2.85 |
2.98 |
3.41 |
3.91 |
|
9 |
2.18 |
2.47 |
2.57 |
2.86 |
3.19 |
|
10 |
2.08 |
2.36 |
2.45 |
2.73 |
3.04 |
Multiplizieren Sie den ländlichen Wachstumsfaktor mit Gt, um den städtischen Wachstumsfaktor zu erhalten.
Schließlich ist das städtische Hochwasser (t Jahre) das Produkt des städtischen Wachstumsfaktors und QBARurban.
Durchschnittliche jährliche Hochwasserdaten
Für alle Bereiche und Wiederkehrperioden von 2 Jahren bis 1000 Jahren wird eine Matrix aus Wiederkehrperioden und Hochwasservolumenstrom erstellt.
Irische Wachstumskurven
Die folgenden Wachstumskurven werden für Irland verwendet, entnommen aus Comment on Estimation of Greenfield Runoff Rates, A.M.Crawley & Cunnane, National Hydrology Seminar 2003. (Der Einjahreswert stammt aus der Greater Dublin Strategic Drainage Study, Band 2.)
|
Bereich |
MD-Bereichsnummer |
Wiederkehrperiode (Jahre) |
|||||||
|
1 |
2 |
5 |
10 |
25 |
50 |
100 |
200 |
||
|
National (überarbeitet) |
11 |
0.85 |
0.96 |
1.20 |
1.35 |
1.55 |
1.70 |
1.84 |
1.99 |
|
Irland Ost |
12 |
0.85 |
0.96 |
1.21 |
1.38 |
1.59 |
1.74 |
1.90 |
2.05 |
|
Irland Süd |
13 |
0.85 |
0.96 |
1.19 |
1.35 |
1.55 |
1.70 |
1.84 |
1.99 |
|
Irland West |
14 |
0.85 |
0.96 |
1.18 |
1.33 |
1.51 |
1,64 |
1.78 |
1.91 |
Die folgende Wachstumskurve für den Bereich Großraum Dublin wird im Folgenden definiert:
|
Bereich |
MD-Bereichsnummer |
Wiederkehrperiode (Jahre) |
|||||||
|
1 |
2 |
5 |
10 |
25 |
50 |
100 |
200 |
||
|
Großraum Dublin |
15 |
0.85 |
0.92 |
1.37 |
1.67 |
2.05 |
2.33 |
2.61 |
2.89 |
Der Einjahreswert stammt aus der Greater Dublin Strategic Drainage Study, Band 2. Die übrigen Werte werden (mit zwei Dezimalstellen) aus An Investigation of the Flood Studies Report ungauged catchment method for Mid-Eastern Ireland and Dublin (Michael Bruen, Gleichung 7) abgeleitet.
ICP SUDS
Der jeweilige Spitzenvolumenstrom für die Wiederkehrperioden von 1, 30 und 100 Jahren wird zusammen mit QBAR angezeigt.
Für Gebiete mit einer Fläche von 50 ha oder mehr werden die Ergebnisse direkt mit der IH 124-Methode berechnet.
Für Gebiete mit einer Fläche von weniger als 50 ha wird die IH 124-Methode auf eine 50 ha große Fläche angewendet, und die Ergebnisse werden mit einem Skalierungsfaktor multipliziert, der der Gebietsfläche (in Hektar) dividiert durch 50 entspricht.
