Phasenmanagement - Zusammenfassungsergebnisse zeigt Details zu Zufluss-/Abflussraten, Volumen und Schadstoffen für die aktuelle Phase und für den aktuellen Niederschlag/das aktuelle Ereignis an, wie in der Niederschlagsauswahl (in der Statusleiste) hervorgehoben. Dieses Formular kann verwendet werden, um eine bessere Vorstellung davon zu bekommen, wie sich der Standort insgesamt verhält, insbesondere im Hinblick auf die Verringerung der Umweltverschmutzung.
Zuflusswerte werden aus allen beitragenden Zuflüssen übernommen.
Die Abflusswerte werden aus allen Ausläufen übernommen.
Simulationszustand
Wenn die Ergebnisse der Analyse Probleme beim aktuellen Niederschlag anzeigen, wird oben im Formular eine Meldung angezeigt. Weitere Informationen finden Sie im Abschnitt Simulationszustand.
Darüber hinaus kann auf den Hyperlink für die Simulationszustandswarnung geklickt werden, um die Simulationszustandswarnungen für die aktuelle Phase anzuzeigen.

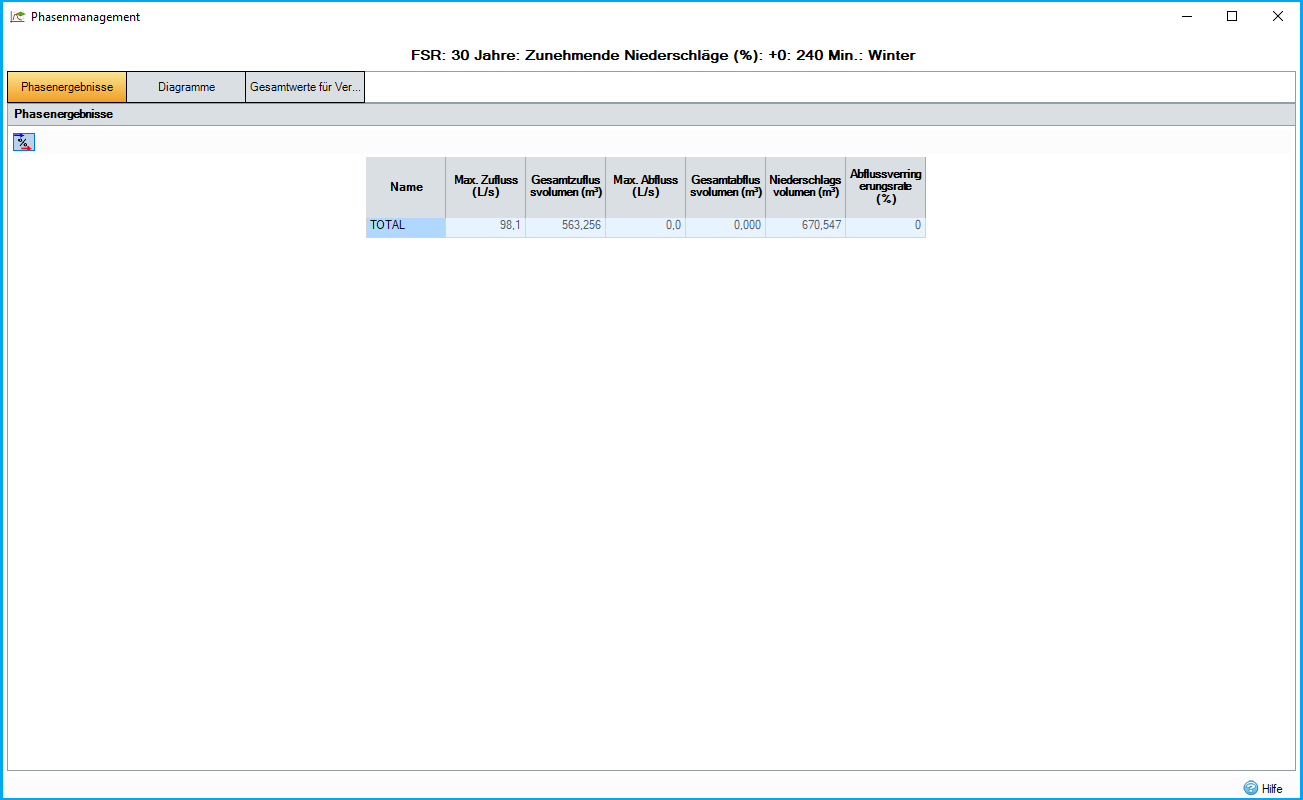

Phasenergebnisse
Die Tabelle zeigt die Gesamtzufluss- und -abflusswerte für die Phase zusammen mit Details zur Abflussverringerungsrate. Die letzte Zeile zeigt die Gesamtsystemergebnisse an, einschließlich Volumeneingang, Volumenausgang, Max. Zufluss und Max. Abfluss für die aktuelle Phase.
Zuflüsse
Die Spitzenzuflussrate sowie der Gesamtzuflusswert werden aus jedem der Zuflüsse in das System berechnet.
Abflüsse
Jeder Abfluss im System wird in einer eigenen Zeile nach Spitzenabflussrate und Gesamtabflussvolumen aufgeschlüsselt angezeigt.
Niederschlagsvolumen
Für Phasen, die nur Basisvolumenstrom- oder Eingabe-Ganglinien enthalten, stehen Niederschlagsvolumen nicht zur Verfügung.
Dies ist die Wassermenge, die auf den Phasenbereichen landet, zusammen mit dem Gesamtvolumen aus allen Eingabe-Ganglinien.
Niederschlagsvolumen = Niederschlagstiefe * Gesamtfläche + Gesamtzuflussvolumen aus Ganglinien
Abflussverringerungsrate
Dies zeigt die Gesamtverringerung des Abflussvolumens im Vergleich zum Niederschlagsvolumen.
Abflussverringerungsrate = 1 - (Abflussvolumen / Niederschlagsvolumen)
Dezimalstellen
Die Informationen werden je nach Einheit mit einer vorgegebenen Anzahl von Dezimalstellen angezeigt. Wenn Sie mehr oder weniger Dezimalstellen sehen möchten, können Sie im Kontextmenü die Option Dezimalstellen erhöhen oder Dezimalstellen verringern auswählen. Diese Einstellung wird zwischen Sitzungen nicht gespeichert.

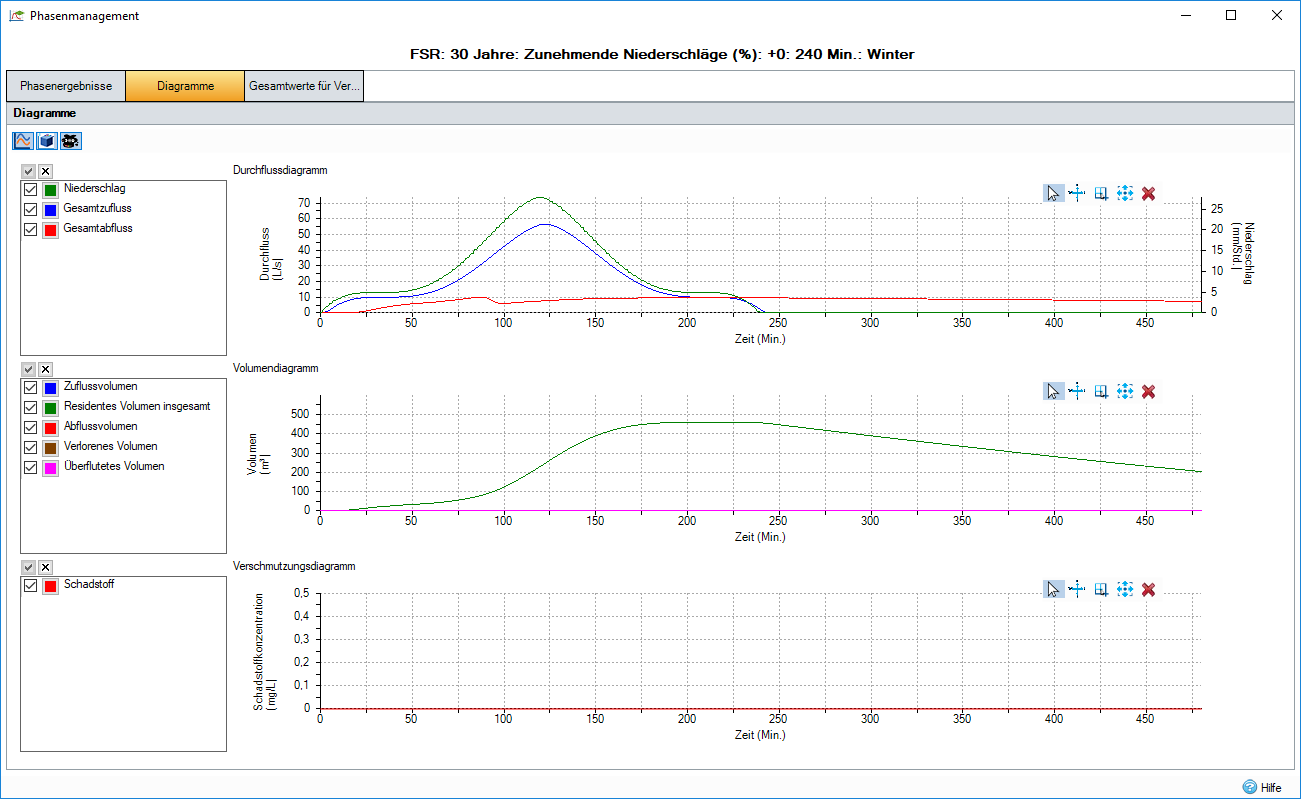

Diagramme
Stellt drei Diagramme bereit, die verschiedene Aspekte des Gesamtsystemergebnisses zeigen. Jedes dieser Diagramme kann nach Bedarf aktiviert und deaktiviert werden. Weitere Informationen finden Sie auf den Seiten Diagrammwerkzeuge und Ergebnisdiagramme.
Volumenströme: Zeigt die Zuflüsse und Abflüsse in die/aus der Phase im Zeitverlauf an. Für Phasen, die nur Basisvolumenstrom- oder Eingabe-Ganglinien enthalten, ist kein Niederschlag verfügbar.
Volumen: Zeigt die residenten und verlorenen Volumen in/aus der Phase im Zeitverlauf an.
Verschmutzung: Zeigt die Schadstoffkonzentrationen in der Phase im Zeitverlauf an.

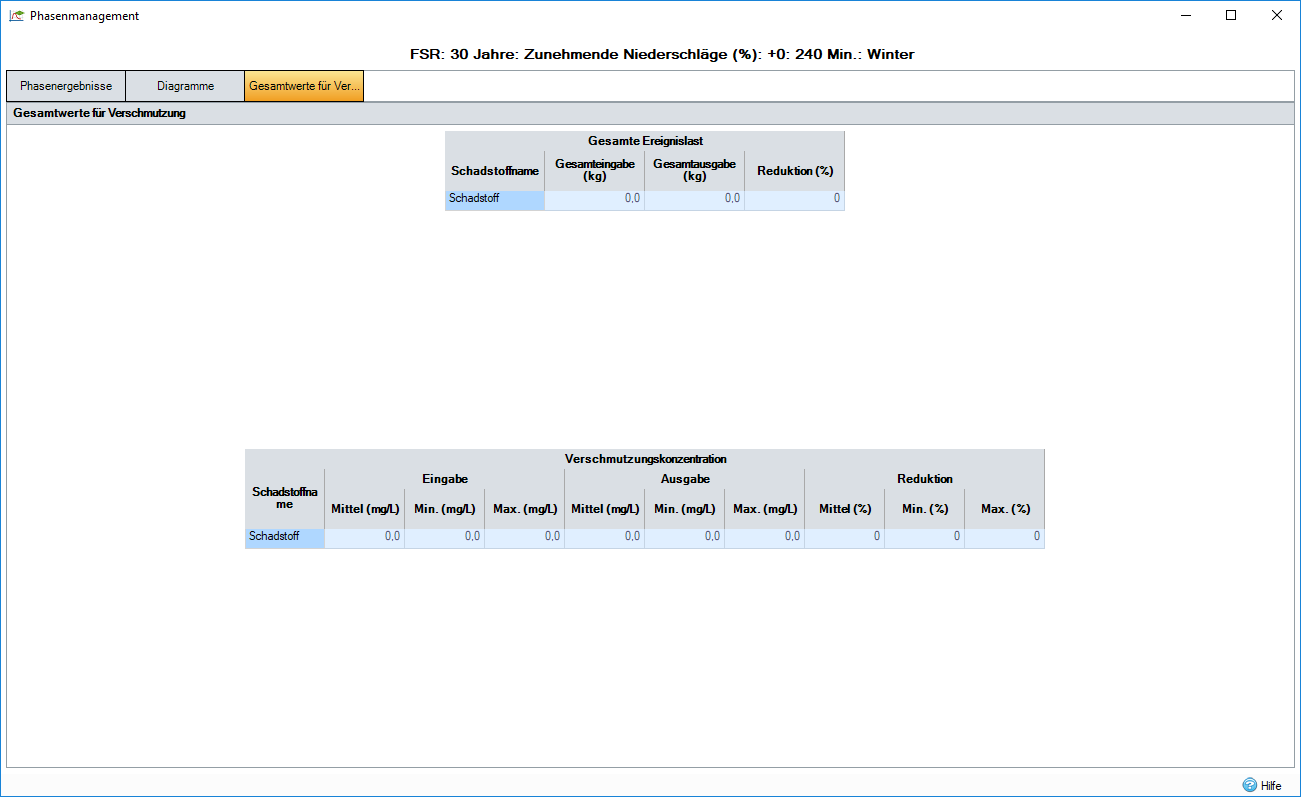

Verschmutzung
Eine Aufschlüsselung der Schadstoffbelastungen, die in das Gesamtsystem eintreten und daraus austreten, sowie Details zu den Konzentrationen. Diese Registerkarte ist nur verfügbar, wenn sich Schadstoffe an dem Standort befinden.
Gesamte Ereignislast: Zeigt die gesamte Eingabe, Ausgabe und Reduktion für jeden Schadstoff an.
Schadstoffkonzentration:Zeigt die durchschnittliche, minimale und maximale Konzentration für die Eingabe und Ausgabe jedes Schadstoffs an. Außerdem wird die Verringerung der durchschnittlichen, minimalen und maximalen Schadstoffkonzentration angezeigt.
