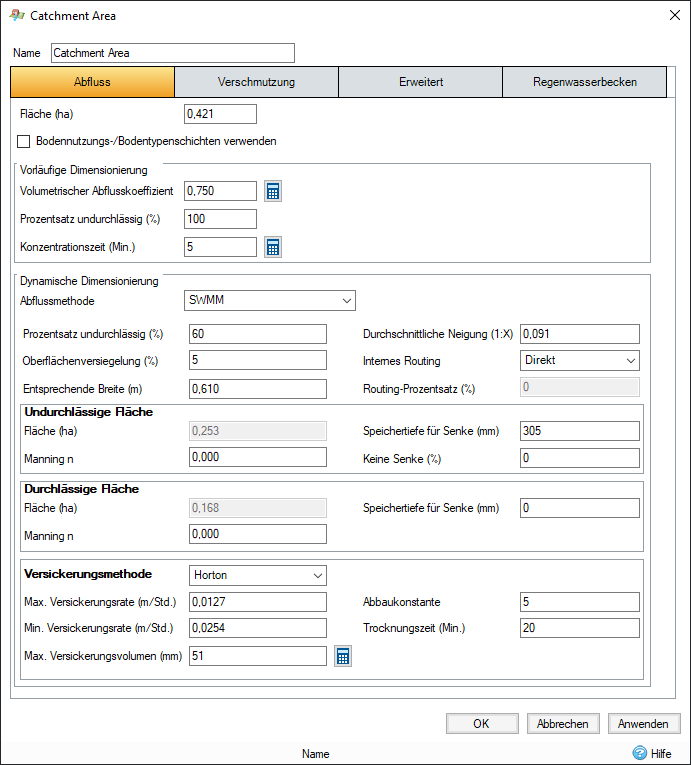

Prozentsatz undurchlässig: Der undurchlässige Teil des Zuflussbereichs. Wenn das Kontrollkästchen Landnutzungs-/Bodentypenschichten verwenden aktiviert ist, wird der Wert für Prozentsatz undurchlässig aus gewichteten Durchschnittswerten von Landnutzungen berechnet.
Durchschnittliche Neigung: Die Neigung im Einzugsgebiet.
Oberflächenversiegelung: Damit wird die undurchlässige Fläche um den angegebenen Wert skaliert. Diese Option kann verwendet werden, um die Vergrößerung städtischer Gebiete oder andere Faktoren zu berücksichtigen. Der Wert wird nur aktiviert (und eingesetzt), wenn die Versiegelung für die Analyse in den Analysekriterien auf die Nutzung von Einzugsgebieten eingestellt ist.
Entsprechende Breite: Die Breite des Einzugsgebiets.
Internes Routing: Erweitert das herkömmliche SWMM-Oberflächenabflussmodell, damit oberirdische Volumenströme auf dreierlei Weise geleitet werden können:
- Zu Durchlässig: Ein bestimmter Teil des Abflusses aus der undurchlässigen Fläche wird in die durchlässige Fläche geleitet.
- Zu Undurchlässig: Ein bestimmter Teil des Abflusses aus dem durchlässigen Bereich kann in den undurchlässigen Bereich mit Senkenspeicher geleitet werden.
- Direkt: Kein internes Routing.
Routing-Prozentsatz: Der angegebene Teil für die internen Routing-Methoden Zu Durchlässig und Zu Undurchlässig.
Undurchlässige Fläche
Fläche: Undurchlässige Gesamtfläche, berechnet aus Fläche * Prozentsatz undurchlässig.
n-Wert nach Manning: PERN ist ein Adaptionsfaktor, der verwendet wird, um die Auswirkungen der Einzugsgebietsrauigkeit wie folgt einzuführen:
|
n |
PERN |
|---|---|
|
0.01 |
0.4 |
|
0.015 |
0.5 |
|
0.025 |
1.0 |
|
0.10 |
3.0 |
Tiefe für Senkenspeicher: Gibt die Tiefe des Senkenspeichers im undurchlässigen Teil des Einzugsgebiets an.
Keine Senke: Gibt den Prozentsatz der undurchlässigen Fläche an, die keinen Senkenspeicher aufweist.
Durchlässige Fläche
Fläche: Durchlässige Gesamtfläche, berechnet aus Fläche * (1 - Prozentsatz undurchlässig).
n-Wert nach Manning: PERN ist ein Adaptionsfaktor, der verwendet wird, um die Auswirkungen der Einzugsgebietsrauigkeit wie folgt einzuführen:
|
n |
PERN |
|---|---|
|
0.01 |
0.4 |
|
0.015 |
0.5 |
|
0.025 |
1.0 |
|
0.10 |
3.0 |
Tiefe für Senkenspeicher: Gibt die Tiefe des Senkenspeichers im durchlässigen Teil des Einzugsgebiets an.
Versickerungsmethode: Wenn Sie eine dieser Methoden auswählen, werden zusätzliche Parameter in Bezug auf die Versickerungsmethode angezeigt:
Horton/Horton geändert
- Versickerungsrate: Die maximale Versickerungsrate.
- Versickerungsrate: Die minimale Versickerungsrate.
- Abbaukonstante: Die Abbaukonstante, die auf die Versickerungsrate angewendet wird.
- Trocknungszeit: Die Zeit, die das Einzugsgebiet zum Trocknen benötigt (in der Regel 2 bis 14 Tage).
- Max. Versickerungsvolumen: Die verwendete Tiefe, um das maximale Versickerungsvolumen aus dem Bereich zu bestimmen; lässt sich mithilfe des Rechners für das maximale Versickerungsvolumen (Horton-Methode) berechnen.
Green Ampt/Green Ampt geändert
- Ansaugkopf: Die durchschnittliche Kapillaransaugung des Bodens.
- Leitfähigkeit: Die gesättigte hydraulische Leitfähigkeit des Bodens.
- Anfangsdefizit: Die Differenz zwischen der Bodenporosität und dem anfänglichen Feuchtigkeitsgehalt (Bruchteil).
SCS-Beiwert
- Beiwert: Der Abflussbeiwert für den durchlässigen Teil des Einzugsgebiets an, wie in NEH-4, Kapitel 9, beschrieben. Typische Werte variieren von 20 für Bereiche mit hohen Versickerungs- und Abfangkapazitäten bis 98 für undurchlässige Flächen. Es handelt sich um eine Zahl ohne Bemaßung, die von der hydrologischen Bodengruppe, dem Überdeckungstyp, der Aufbereitung, den hydrologischen Bedingungen und den vorausgehenden Feuchtigkeitsbedingungen abhängt. Diese Zahl weist einen gültigen Bereich von 0 bis 100 mit typischen Werten zwischen 60 und 90 und 98 für undurchlässige Oberflächen auf.
Der Beiwertrechner kann verwendet werden, wenn das Kontrollkästchen Landnutzungs-/Bodentypenschichten verwenden deaktiviert ist. Der Rechner lässt sich über die Schaltfläche rechts neben dem Feld aufrufen. Dies ist eine schnelle und einfache Möglichkeit, den entsprechenden Beiwert auszuwählen.
- Trocknungszeit: Die Zeit, die das Einzugsgebiet zum Trocknen benötigt (in der Regel 2 bis 14 Tage).
Konstante
Ermöglicht die Angabe einer konstanten Leitfähigkeits-/Versickerungsrate mithilfe der Green Ampt- Methode.
- Leitfähigkeit: Die gesättigte hydraulische Leitfähigkeit des Bodens.
