Especificar componentes de relleno

Fusion Manufacturing Extension

Esta función forma parte de una extensión. Las extensiones son una forma flexible de acceder a funciones adicionales en Fusion. Más información.

Nota: El parámetro Relleno solo está disponible cuando se trabaja con el tipo de solucionador 2D True Shape.

Puede especificar cualquier número de componentes del conjunto de selección para que se conviertan en rellenos en la disposición. Los componentes de relleno suelen ser componentes de los que desea conservar material adicional, pero que no son lo suficientemente urgentes como para incluirlos en una disposición si no hay espacio suficiente.

Los componentes de relleno se colocan en un envolvente siempre que quede espacio tras organizar los componentes que no son de carga en la cantidad especificada. Cuando todos los componentes que no son de carga tienen asignado su espacio, no se añaden más envolventes, aunque no se haya alcanzado la cantidad especificada para los componentes de carga.

Sugerencia: utilice un parámetro de Relleno en un componente de tamaño pequeño que deba producirse en gran cantidad para asegurarse de que todos los rechazos de material que quedan después de producir piezas más grandes se utilicen de forma eficaz.

Para definir un componente como relleno, en la tabla de selección de la ficha Objetos, active la casilla de verificación Relleno en la fila del componente.

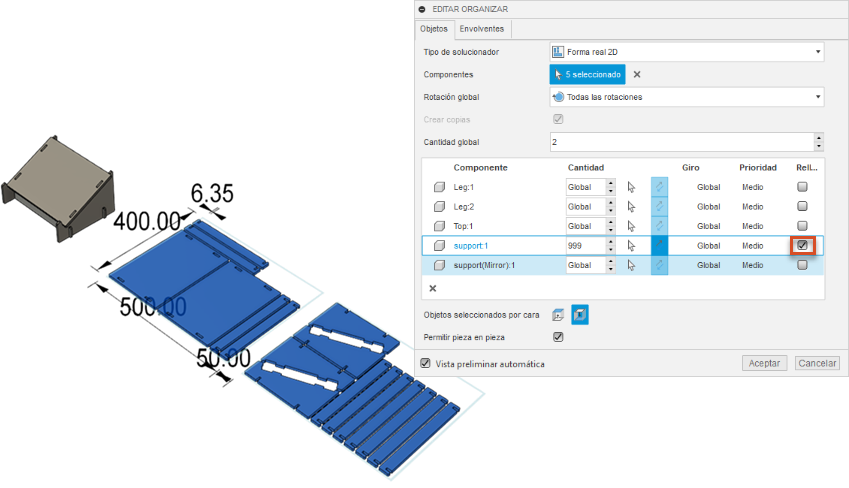

ejemplo de rellenos

En este ejemplo, uno de los soportes se ha seleccionado como relleno.

Nota: Al definir un componente como carga, la cantidad de componentes se establece automáticamente en 999. Puede anular este valor introduciendo el valor deseado en el cuadro Cantidad del componente. Cuando se desactiva la casilla de verificación Relleno de un componente, la cantidad del componente vuelve a ser Global.
