Establecer la dirección de la veta
Esta función forma parte de una extensión. Las extensiones son una forma flexible de acceder a funciones adicionales en Fusion. Más información.
Especifique la dirección de la veta del envolvente para girar los componentes del envolvente de forma que la veta del componente coincida con la veta del envolvente.

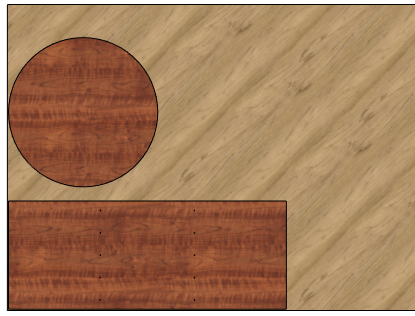

En la imagen siguiente, la dirección de la veta en los componentes es de 0 grados, pero la dirección de la veta en el envolvente es de 45 grados. Los componentes se alinean inicialmente con el eje X del envolvente. La orientación de los componentes debe cambiar 45 grados en sentido contrario a las agujas del reloj para que coincida con la veta del envolvente.

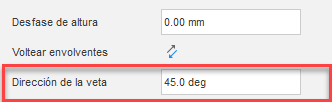

En el cuadro de diálogo Organización avanzada, en la ficha Envolventes, cambie la dirección de la veta.

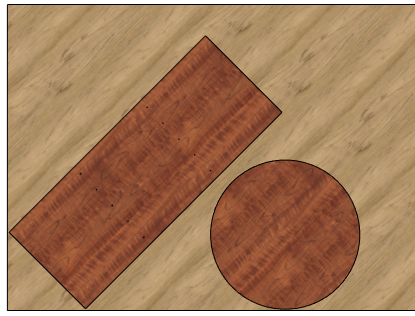

Si se introduce una dirección de veta de 45 grados, se obtiene la orientación correcta: la veta de los componentes será la misma que la del envolvente.
