La automatización de dibujos es un potente proceso automatizado que genera rápidamente dibujos 2D a partir de los diseños en el área de trabajo Dibujo en Fusion.

Ayuda a reducir los errores y el tiempo dedicado a tareas tediosas y repetitivas, y permite crear dibujos coherentes y preconfigurados con solo pulsar un botón.

Para sacar el máximo partido a la automatización de dibujos, configure sus plantillas. Es opcional, pero si configura las plantillas con antelación, no tendrá que configurar las preferencias de dibujo desde cero cada vez que cree uno.

Si ya dispone de plantillas, sabe cómo crearlas o desea crear un dibujo sin plantilla, continúe creando un dibujo a partir de un diseño.

Revisar el dibujo

Una vez que el dibujo esté listo, puede revisarlo y realizar cambios si es necesario para asegurarse de que cumple todos los criterios.

Seleccionar la estrategia de acotación adecuada

La automatización de dibujos ofrece un potente comando denominado Cotas automáticas.

Acceso

En la barra de herramientas, seleccione Cota > Cota automática .

O bien, haga clic con el botón derecho en cualquier cota y seleccione Editar cotas automáticas.

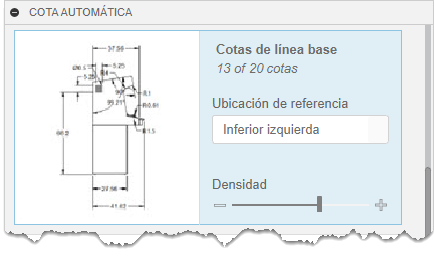

Además de la acotación automática, esta herramienta también se utiliza para ajustar las dimensiones creadas automáticamente. El cuadro de diálogo de Acotación automática permite elegir la estrategia de acotación que mejor se adapte al dibujo.

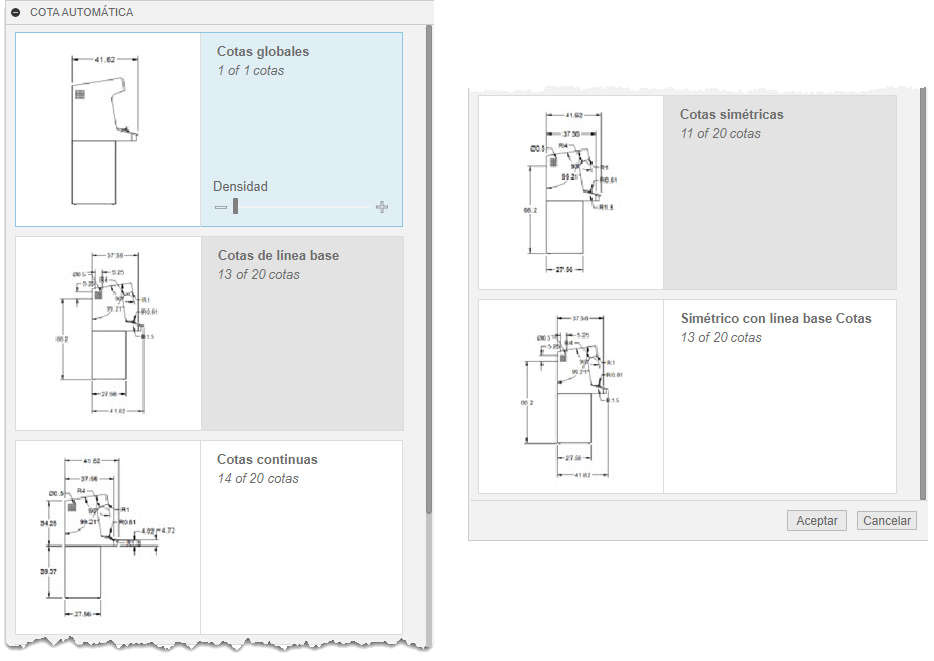

Están disponibles las siguientes cotas:

• Cotas de línea base
• Cotas continuas
• Cotas por coordenadas
• Cotas globales
• Cotas simétricas
• Cotas simétricas con línea base

A medida que navega por las alternativas de cota, la miniatura muestra el aspecto que tendrán las cotas. Al hacer clic en una estrategia de acotación específica, el lienzo se actualiza y hay más opciones disponibles para esa estrategia específica.

Cuando sea necesario, la Ubicación de la referencia permite elegir la ubicación en la que se colocará la referencia y la ubicación desde la que se hará referencia a todas las cotas.

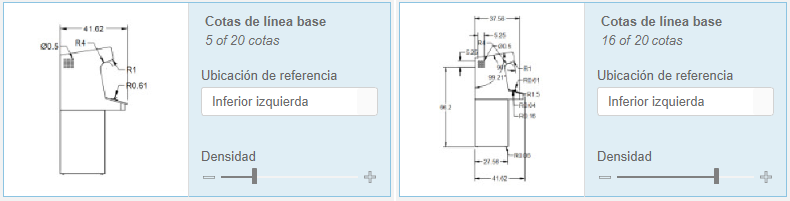

El control deslizante Densidad permite aumentar o reducir el número de cotas.

Cuando esté conforme con la cota, también puede asegurarse de que el dibujo esté limpio y ordenado. Utilice el comando Ordenar para reorganizar, reordenar o cambiar el tamaño de los objetos del plano automáticamente.

Sugerencia

Puede elegir una estrategia de acotación por defecto para cada tipo de plano.

En el cuadro de diálogo Preferencias de automatización, puede definir la estrategia de acotación que prefiera de estos tipos de planos:

• Ensamblaje principal
• Subensamblaje
• Componente
• Componente plegado
• Desarrollo
• Guion gráfico
