Recorrido: creación de un diseño

Un diseño es una creación 2D o 3D en Fusion que transmite la idea, la pieza o el producto que desea crear. En este tema se proporcionan los pasos básicos para crear un diseño mediante algunas herramientas de modelado, el navegador, la secuencia temporal y las áreas de trabajo.

Requisitos

Antes de empezar:

• Debe tener la función Miembro del equipo (o superior) para crear y guardar un diseño. Cuando siga estos pasos, si descubre que no puede guardar el diseño, póngase en contacto con el administrador del centro o con la persona que le ha invitado al centro.

• Debe definir la orientación de modelado por defecto en Y hacia arriba.

  1. En la esquina superior derecha de Fusion, en la barra de aplicaciones, haga clic en el icono de perfil.
  2. Seleccione Preferencias > General.
  3. Defina Orientación de modelado por defecto en Y arriba.

Crear un diseño

1. En Ficha Inicio, haga clic en Nuevo. Como alternativa, en la barra de la aplicación, haga clic en Archivo > Nuevo.

   Se muestra el cuadro de diálogo ¿Qué desea diseñar?

2. En el cuadro de diálogo, seleccione un tipo de diseño y especifique los detalles correspondientes:

   • Pieza: crea un diseño en el que se modela un único componente para fabricarlo o utilizarlo en un ensamblaje.
     • Seleccione un Tipo de pieza:
       • Estándar: crea un contenedor estándar para elementos de diseño como bocetos y cuerpos.
       • Chapa: crea un componente que está sujeto a reglas de chapa y se puede utilizar para crear desarrollos.
   • Ensamblaje: crea un diseño en el que se crean o insertan otros diseños como componentes externos y, a continuación, se definen relaciones entre ellos para crear un ensamblaje.
   • Diseño híbrido: crea un diseño flexible en el que se crean y modelan componentes internos, se insertan otros diseños como componentes externos y, a continuación, se definen relaciones entre ellos.

3. Haga clic en Crear nueva.

   El diseño se crea y se abre en Fusion.

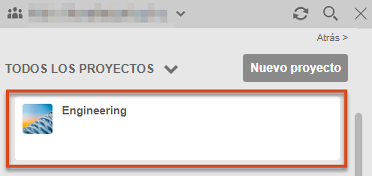

Configure el proyecto activo.

1. Abra el Panel de datos si aún no está abierto.

2. Haga doble clic en un proyecto del que sea miembro y puede añadirle contenido para activarlo.

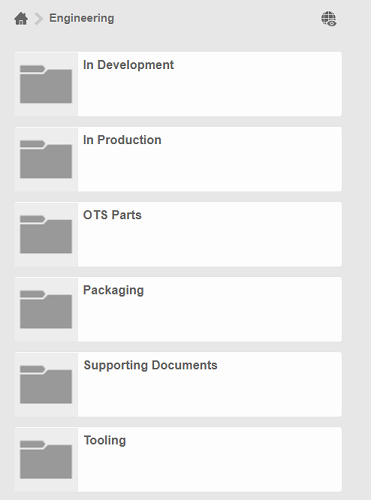

   Se abre el proyecto, y se muestran todos los diseños y carpetas a los que tiene acceso.

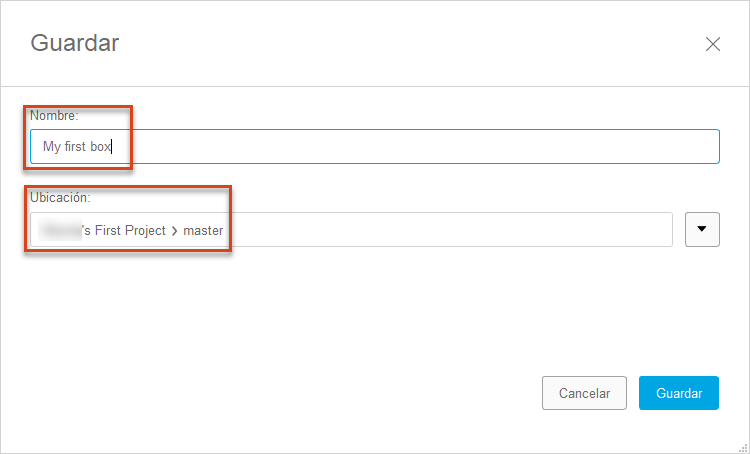

Guardar el diseño

1. En la barra de aplicaciones, haga clic en Guardar .

   Se abre el cuadro de diálogo Guardar.

2. En el cuadro de diálogo Guardar, en el campo de texto Nombre, introduzca My first box.

3. Si trabaja en un centro que tiene activada la edición colaborativa, en Número de pieza, seleccione un tipo de número de pieza.

   • Número de pieza compartido: añade este diseño a un número de pieza que están utilizando uno o varios componentes. Consulte Números de pieza compartidos.
   • Nuevo número de pieza: genera un número de pieza único para el diseño.

4. Defina la Ubicación en un proyecto al que sea miembro y al que pueda añadir contenido.

   Nota: Si no hay ningún proyecto activo, seleccione una ubicación de almacenamiento.

5. Haga clic en Guardar.

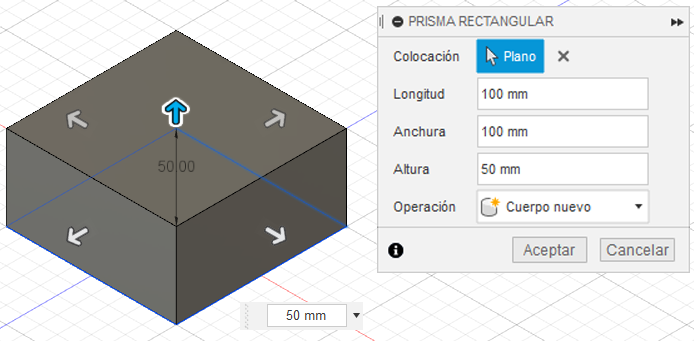

Creación de un cuadro

1. En la Barra de herramientas, expanda el menú Crear y seleccione Cuadro.

2. Seleccione el Plano XZ de la parte inferior del lienzo.

3. Haga clic en dos puntos para definir la longitud y la anchura del cuadro.

4. En el cuadro de diálogo Cuadro, introduzca los siguientes valores:

   • Longitud: 100 mm.
   • Anchura: 100 mm.
   • Altura: 50 mm.

5. Haga clic en Aceptar.

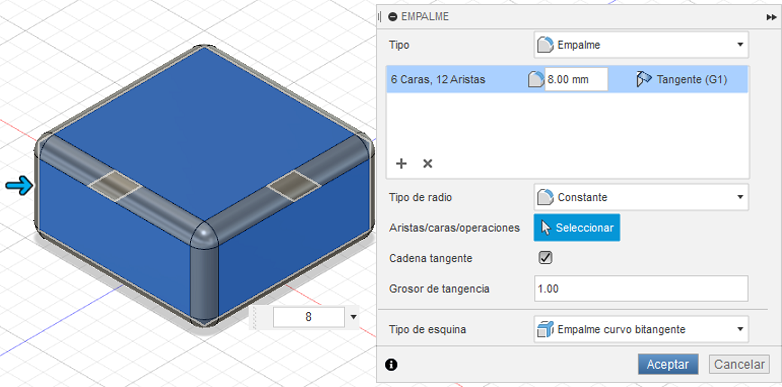

Redondear las aristas del cuadro

1. Haga clic con el botón derecho en un área vacía del lienzo y seleccione Pulsar/Tirar en el Menú de marcado.

2. Haga clic y arrastre el cursor por el lienzo para seleccionar todo el Cuadro.

3. Escriba 8 mm para el valor del Radio.

4. Haga clic en Aceptar.

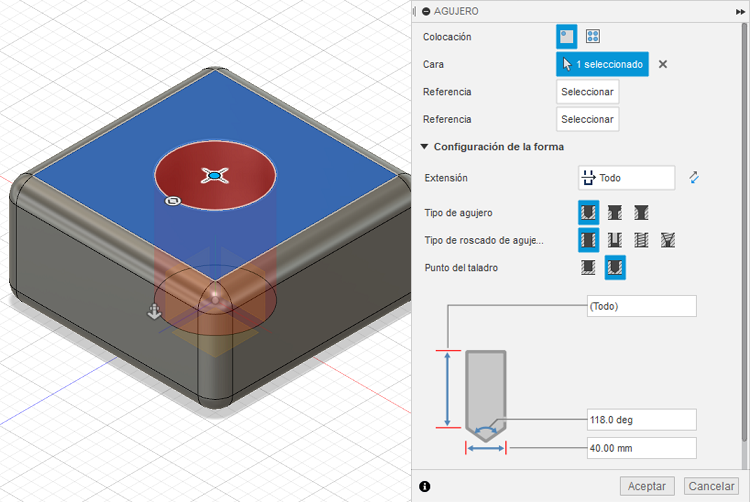

Añadir un agujero al cuadro

1. En la Barra de herramientas, expanda el menú Crear y seleccione Agujero.

2. Seleccione la cara superior del cuadro.

3. Arrastre el centro del Agujero al centro del Cuadro.

4. Defina el Diámetro en un valor de 40 mm.

5. Cambie la Extensión a Todo.

6. Haga clic en Aceptar.



Cerrar y volver a abrir el diseño

1. En la barra de aplicaciones, haga clic en Guardar .

2. Haga clic en el botón Cerrar X de la ficha de Mi primer cuadro.



   El diseño se cierra y Fusion vuelve a Ficha Inicio.

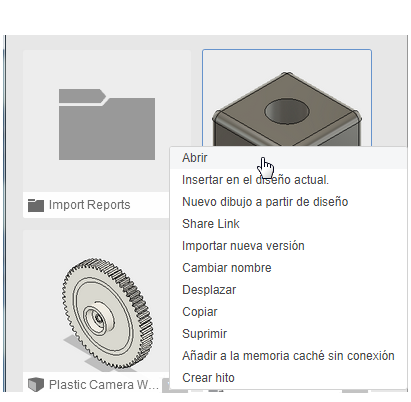

3. En Inicio de Fusion, haga clic en Abrir. Como alternativa, en la barra Aplicación, haga clic en Archivo > Abrir.

4. En el cuadro de diálogo Abrir, seleccione Mi primer cuadro y, a continuación, haga clic en Abrir.

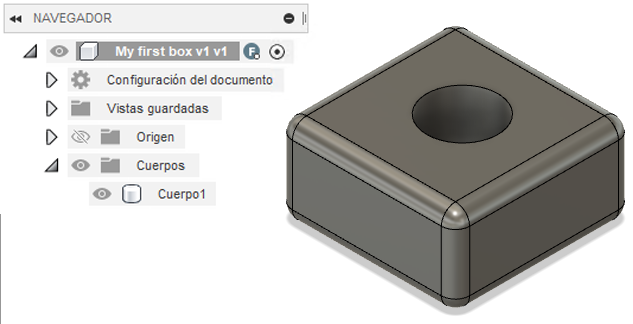

Utilizar el navegador

1. Haga clic en el icono Oculto que está junto a la carpeta Origen para visualizar los planos de origen.

2. Haga clic en el icono Visible de nuevo para ocultar los planos de origen.

3. Haga clic en el que está junto a la carpeta Cuerpos para expandir la carpeta y mostrar una lista de todos los cuerpos del diseño.

   Hay un Cuerpo en este diseño: el cuadro que acaba de crear.



Uso de la secuencia temporal

1. Haga clic en Reproducir para reproducir las operaciones en el diseño.
2. En la Secuencia temporal, haga clic con el botón derecho en la operación de empalme y seleccione Editar operación.
3. Cambie el Radio a 5 mm y haga clic en Aceptar.

Cambiar las áreas de trabajo

1. En la Barra de herramientas, haga clic en el menú Espacio de trabajo y, a continuación, seleccione Renderizar para cambiar al espacio de trabajo Renderizar.

   El aspecto del lienzo cambia y la Secuencia temporal se cambia por la Galería de renderización. Utilice este espacio de trabajo para generar imágenes fotorrealistas del diseño.

2. En ViewCube, haga clic en el plano Superior.

3. En la Barra de herramientas, haga clic en Renderizar .

4. En el cuadro de diálogo Configuración de renderización, deje los parámetros en sus parámetros por defecto y haga clic en Renderizar.

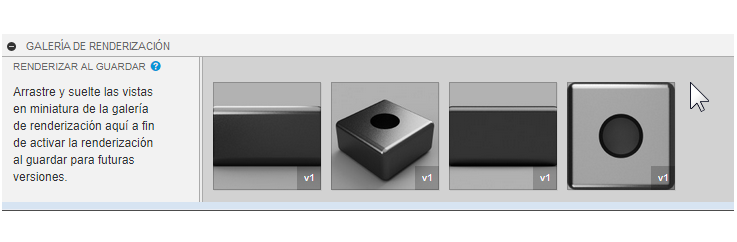

5. Espere a que la Galería de renderización muestre una miniatura de las renderizaciones de su nube. Observe el progreso de la renderización que se está procesando.

6. Repita estos pasos para varias orientaciones diferentes de su elección.



7. Una vez procesadas las renderizaciones, haga clic en una miniatura para ver la imagen completa en el cuadro de diálogo Galería de renderización.

8. Cierre el cuadro de diálogo Galería de renderización.

9. Vuelva al espacio de trabajo Diseño.

Creación de un dibujo

1. En el Navegador, haga clic con el botón derecho en Mi primer cuadro y seleccione Crear dibujo.

2. Seleccione Automático y, a continuación, haga clic en Aceptar.

   Una notificación indica que se está creando el dibujo. Supervise su progreso en la parte inferior del Panel de datos.

3. En la notificación que indica que el dibujo está listo, haga clic en Abrir dibujo.

Abrir el diseño en el cliente web de Fusion

1. En el Panel de datos, haga clic en el icono de versión de Mi primer cuadro.

2. En el panel de información, haga clic en Ver detalles en la web.

   El diseño se abre en el cliente web de Fusion.

¿Cuál es el siguiente paso?

En toda esta ayuda, hay aprendizajes para guiarle por las funciones y los flujos de trabajo principales de Fusion. Muchos de estos aprendizajes utilizan datos de muestra de la sección Muestras del Panel de datos.

Para obtener más información sobre el diseño, consulte los aprendizajes sobre ensamblajes.
