Actividad 3: Establecer los criterios de optimización de formas y resolver

En esta actividad, define las restricciones de modelado para garantizar que el diseño de optimización de formas cumpla ciertas expectativas de diseño. El objetivo de este problema es producir una geometría final que sea aproximadamente el 40 % de la masa original. Para lograr este objetivo con precisión, reduzca el tamaño de la malla.

En esta actividad:

• Se establece la optimización de formas Masa objetivo al 40 % para intentar reducir los requisitos de material.
• Se reduce el tamaño de la malla a 1 mm para proporcionar un resultado más preciso.
• Se resuelve el estudio.
• Se revisa el resultado Criticalidad de ruta de carga para identificar las regiones del modelo que son críticas para resistir las cargas aplicadas.

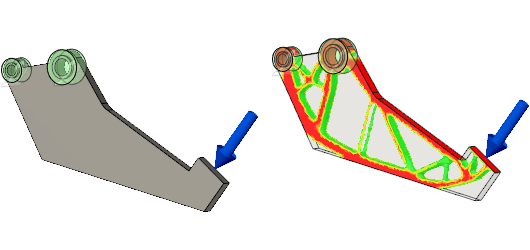

Brazo de agarre antes de la optimización de formas (izquierda) y después de la optimización de formas (derecha).

Requisitos previos

• Actividad 2 completada.

Pasos

1. Establezca el Objetivo de masa de optimización de forma al 40 %.

   1. Haga clic en (espacio de trabajo Simulación > ficha Configuración > panel Optimización de formas > Criterios de optimización de formas) para abrir el cuadro de diálogo Criterios de optimización de formas.

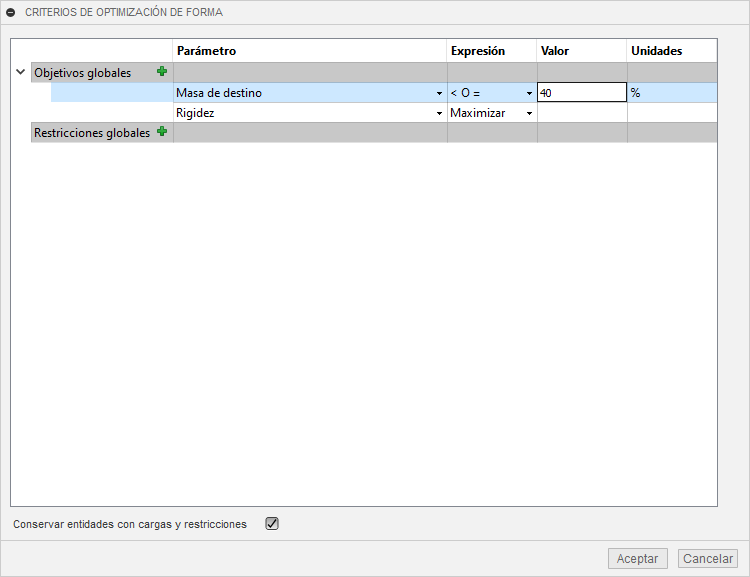

   2. En el cuadro de diálogo Criterios de optimización de forma, establezca el Objetivo de masa al 40 %.


   3. Haga clic en Aceptar para aceptar el cambio y cerrar el cuadro de diálogo.

2. Reduzca el tamaño de la malla a 1 mm.

   1. Haga clic en (espacio de trabajo Simulación > ficha Configuración > panel Administrar > Configuración) para abrir el cuadro de diálogo Configuración.
   2. En el lado izquierdo del cuadro de diálogo, seleccione Malla para cambiar al panel Malla.
   3. Seleccione Tamaño absoluto.
   4. Cambie el valor de Tamaño absoluto a 1 mm.
   5. Haga clic en Aceptar para aceptar el comando y cerrar el cuadro de diálogo.

3. Resuelva el estudio.

   1. Haga clic en (espacio de trabajo Simulación > ficha Configuración > panel Resolver > Resolver) para abrir el cuadro de diálogo Resolver.
   2. Seleccione el estudio que desea resolver.
   3. Haga clic en Resolver estudio 1 para iniciar el análisis y cerrar el cuadro de diálogo Resolver.
   4. Cuando el análisis se haya completado, haga clic en Cerrar para cerrar el cuadro de diálogo Estado de la tarea.

      La ficha Resultados se abre automáticamente para que pueda ver los resultados.

4. Revise los resultados de Criticidad de la ruta de carga.

   1. En el navegador, expanda Configuración de optimización de formas.
   2. Haga clic en junto a Plano de simetría 1 para ocultar el plano de simetría de modo que pueda revisar los resultados con más facilidad.

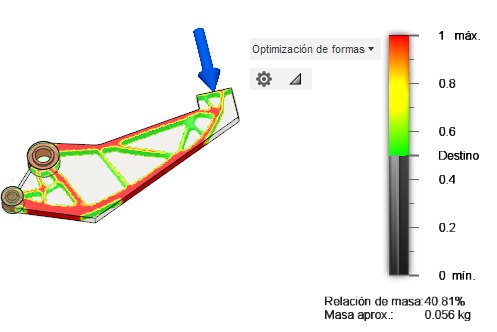

   3. Revise el resultado de Criticidad de ruta de carga.

      Observe que las regiones consideradas menos críticas se han eliminado de la forma optimizada.





Resumen de la actividad 3

En esta actividad:

• Se establece la optimización de formas Masa objetivo al 40 % para intentar reducir los requisitos de material.
• Se ha reducido el tamaño de la malla a 1 mm para proporcionar un resultado más preciso
• Se ha resuelto el estudio.
• Se ha revisado el resultado Criticalidad de ruta de carga para identificar las regiones del modelo que son fundamentales para resistir las cargas aplicadas.
