Resultados estándar en refrigeración de dispositivos electrónicos

Los resultados generados en una simulación de refrigeración de dispositivos electrónicos permiten determinar si el diseño es viable o si es probable que se sobrecaliente o falle. Los resultados indican la temperatura que es probable que alcancen los distintos componentes y cómo pueden afectar a estas temperaturas los disipadores de calor y los ventiladores que modele. Los resultados estándar se presentan como Resultados individuales y como Resultados combinados.

• La carpeta Resultados contiene resultados que se centran en un aspecto específico del análisis, como la temperatura del componente o la temperatura del aire.
• La carpeta Resultados combinados presenta superposiciones de resultados para que pueda ver cómo la temperatura del aire y la temperatura del componente, por ejemplo, pueden afectarse entre sí. Utilice estos resultados en combinación con los resultados individuales para comprender mejor la interacción.

Nombre del resultado	Ejemplo	Muestra...	Acceso

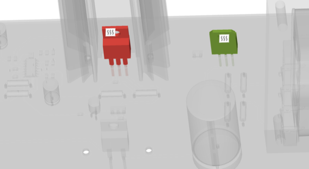

Umbrales máximos		Los componentes con umbrales de temperatura asignados en la configuración del estudio y su grado de proximidad a los umbrales de temperatura máxima.	Navegador

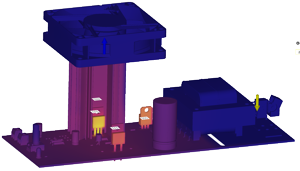

Temperatura del componente		La temperatura de todos los componentes del modelo de simulación.	Navegador

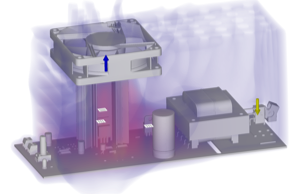

Temperatura del aire		La temperatura del aire que rodea a todos los componentes del gabinete del modelo.	Navegador

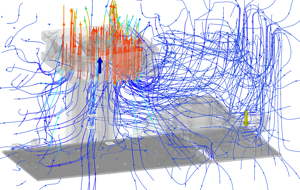

Velocidad del aire		La dirección y la velocidad del movimiento de aire en el gabinete del modelo.	Navegador

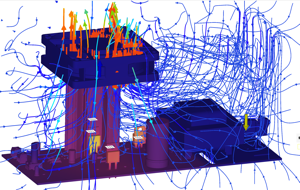

Velocidad del aire + temperatura del componente		Tanto la dirección como la velocidad del movimiento del aire en el gabinete del modelo y la temperatura de los componentes del modelo.	Navegador
Temperatura del aire + temperatura del componente		Tanto la temperatura de los componentes del modelo como el del aire que los rodea.	Navegador
