Este método se basa en ADAS 345, y se diseñó originalmente para el diseño de drenajes sobre el terreno. Consulte el libro de referencia 345 de ADAS ("The design of field drainage pipe systems"), que trata sobre el diseño de sistemas de tuberías de drenaje sobre el terreno.
Pico del caudal de inundación Q0 para cuencas vertientes de menos de 30 ha
El documento de ADAS 345 no hace referencia a ningún período de retorno, pero genera un "Pico del caudal de inundación". Sin embargo, el método ADAS 345 es la forma simplificada de un método ADAS más completo dentro del informe número 5, que ya no está disponible en formato impreso. En el informe número 5, se mostraban períodos de retorno en lugar de los tipos de cultivo que se muestran en el documento ADAS 345. Los tipos de cultivo se usaban con la intención de mostrar una categoría de riesgo seleccionada y, por lo tanto, proporcionar un período de retorno diferente en función del valor del cultivo. ADAS ha confirmado que, al seleccionar "Hierba" en el gráfico, se está seleccionando el período de retorno de dos años. Por lo tanto, las curvas de crecimiento se pueden aplicar al evento de período de retorno de dos años. Esto se confirma en las directrices para la estimación de inundaciones del Ministerio de Medio Ambiente del Reino Unido.
Con la tabla 1 de FSR n.º 2, 1977, se puede convertir una escorrentía máxima de dos años en una inundación media anual mediante. La inundación media anual se puede convertir en otros períodos de retorno mediante el método descrito para IH 124.
Q0 = ST.F.A
donde
ST: Factor de tipo de suelo
A: Área en hectáreas
F: Número derivado de un proceso de consulta descrito a continuación:
Característica de cuenca vertiente C

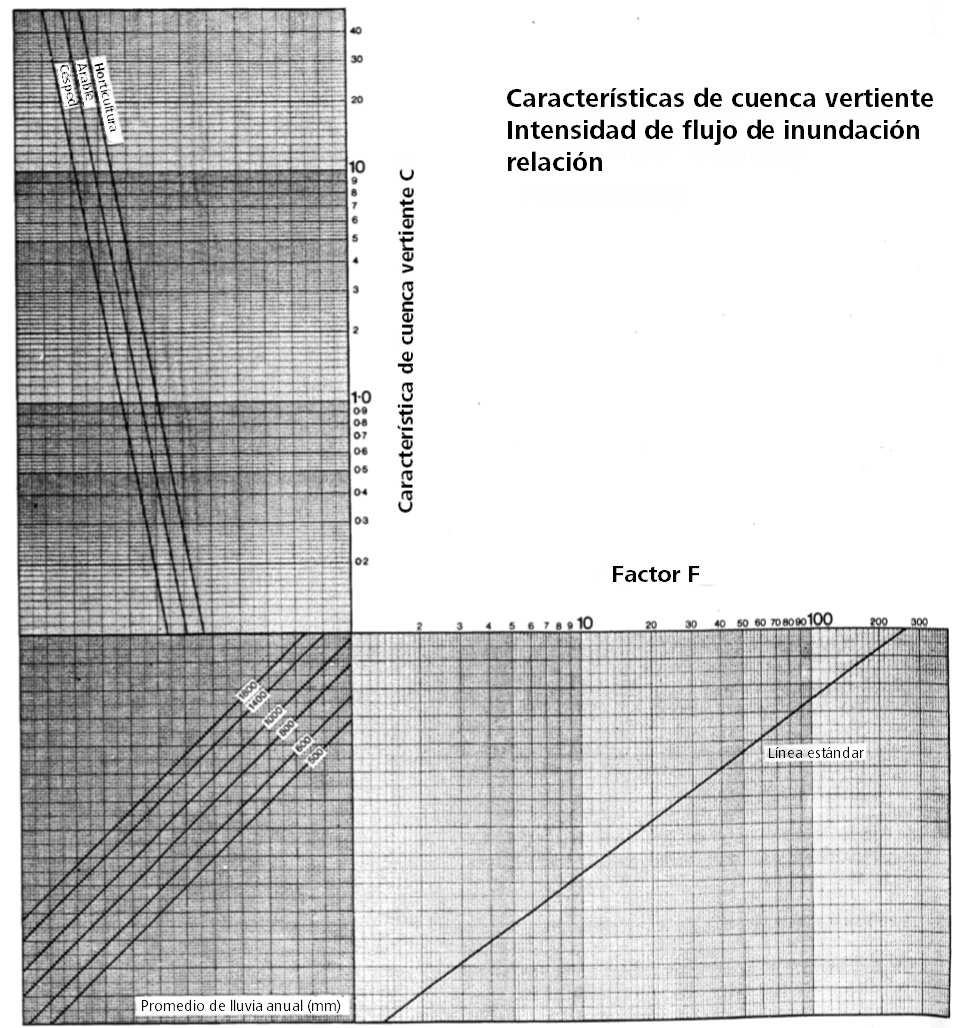

Este dato se utiliza junto con el tipo de cultivo seleccionado y la lluvia anual media para determinar la imagen en el gráfico siguiente:
La imagen anterior se ha copiado del libro de referencia 345 de ADAS "The design of field drainage pipe systems".

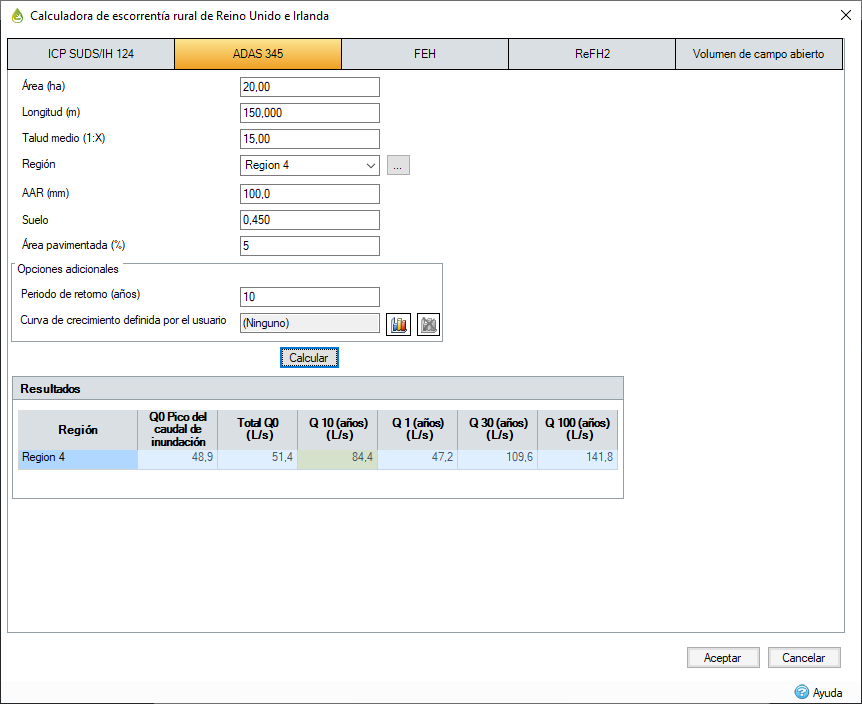

Variables de entrada
Área: área de cuenca vertiente.
Longitud: longitud máxima de la cuenca vertiente.
Talud medio: talud medio de la cuenca vertiente (altura/longitud).
Región: número de región de la cuenca vertiente según la figura I.2.4 de FSR. Se puede seleccionar en el Selector de región.
AAR: promedio de lluvias.
Tipo de suelo: determine el factor de tipo de suelo ST.
|
Clase de permeabilidad |
St |
|
Muy lenta |
1 |
|
De lenta a moderada |
0,8 |
|
Moderada |
0,5 |
|
Muy rápida |
0,1 |
* Hay más información disponible en la referencia anterior.
Área pavimentada: porcentaje pavimentado pero no superior al 10 %.
Opciones adicionales
Período de retorno: período de retorno de la lluvia entre 1 y 1000 años.
Curva de crecimiento: haga clic en el icono Detalles de curva de crecimiento para abrir el Editor de curvas de crecimiento.
Variables de salida
Q0: pico del caudal de inundación durante un período de retorno de 2 años.
Q total: pico del caudal de inundación, incluida el área pavimentada, para un período de retorno de 2 años.
