La generación de informes flexibles permite la extracción flexible de propiedades asociadas con tuberías, estructuras, subcuencas vertientes y controles de aguas pluviales. Puede combinar todas estas propiedades en función de la conectividad para generar informes que satisfagan los distintos requisitos de aprobación.
Los elementos del diseño que no estén asociados con la conexión no se incluirán en la generación de informes flexibles.

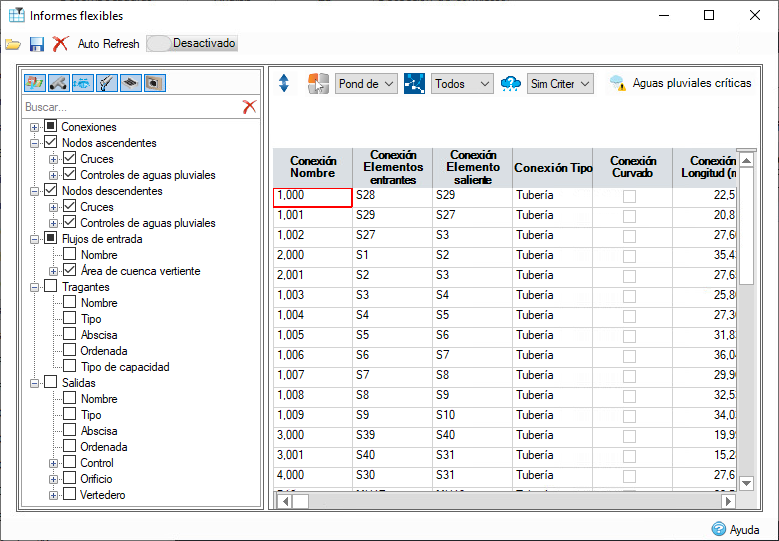

Se puede acceder a la generación de informes flexibles mediante el menú Archivo.
Barra de herramientas
Están disponibles las siguientes opciones:
Cargar plantilla: carga una configuración de informe.
Guardar plantilla: guarda la configuración actual del informe.
Borrar todo: anula la selección de todos los elementos de la vista de selector y elimina todas las columnas de la vista de rejilla.
Actualización automática: genera automáticamente la tabla de informes flexibles cuando se seleccionan propiedades. Con modelos de mayor tamaño, se recomienda desactivar esta opción. La tabla se actualizará cuando la alternancia vuelva a estar "activada".

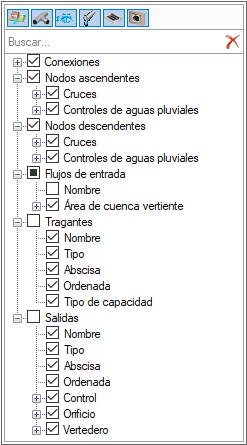

Vista de selector
La finalidad principal de la vista de selector es seleccionar los elementos y las columnas que estarán visibles en la vista de rejilla. La vista de selector se puede contraer deslizándose a la izquierda o haciendo clic en el separador entre la vista de selector y la vista de rejilla.
Selector de elementos
El selector de elementos permite controlar la visibilidad de los distintos tipos de elementos (Flujos de entrada, Uniones, Controles de aguas pluviales, Conexiones, Tragantes y Salidas) y sus columnas asociadas en la rejilla. También controla las propiedades de los elementos que se muestran en el árbol de propiedades.
Los resultados están disponibles en cada uno de los elementos si se ha realizado un análisis. Esto permite que se muestre la misma información de resumen para cada elemento que los formularios generales de Resultados.
Barra de búsqueda
La barra de búsqueda permite filtrar rápidamente los elementos que se muestran en el árbol de propiedades. Escriba uno o varios caracteres; se buscarán en todos los nombres de propiedad, en cualquier posición (al principio, en medio o al final de cualquier parte del nombre de una propiedad).
Árbol de propiedades
El selector de elementos permite administrar la visibilidad de los elementos y sus columnas asociadas en la rejilla. Las propiedades relacionadas con un elemento seleccionado se agrupan en una vista en árbol jerárquica y contraíble.
Filtros
Estas funciones le ayudan a filtrar los datos para que pueda acceder a lo que es importante para usted.
Filtro de fases
Muestra solo los elementos asociados a una fase determinada. Este filtro no se puede cambiar en esta versión del software. Tenga en cuenta que la fase que se muestra en Tablas se sincroniza con la fase que se muestra en la ventana general de InfoDrainage.
Filtro de ruta de caudal
Puede optar por mostrar "Todos" los elementos disponibles o solo los elementos de una ruta de caudal determinada de la fase seleccionada.
Filtro de aguas pluviales
El filtro de aguas pluviales permite mostrar los valores de resultado asociados a un evento de aguas pluviales después de analizar el diseño. Estos datos se sincronizan con la barra de estado, de modo que los cambios realizados aquí actualizarán los demás resultados mostrados en el software y viceversa.
Aguas pluviales críticas
Cuando se presiona el botón de alternancia Aguas pluviales críticas, se muestran los resultados de aguas pluviales críticas de cada conexión, unión, control de aguas pluviales o caudal de entrada, en lugar de los resultados del evento seleccionado en Filtro de aguas pluviales.
Las aguas pluviales críticas de una conexión, una unión o un control de aguas pluviales se definen como las aguas pluviales que tienen el valor más alto en la propiedad Clasificación crítica por. La propiedad Clasificación crítica por utilizada en cada tipo de elemento se puede seleccionar en Resumen de conexiones, Resumen de uniones y Resumen de controles de aguas pluviales.
Las aguas pluviales críticas de un caudal de entrada se definen como las aguas pluviales que derivan en el mayor resultado de caudal de entrada máximo. Encontrará más información en la página Resumen de caudales de entrada.

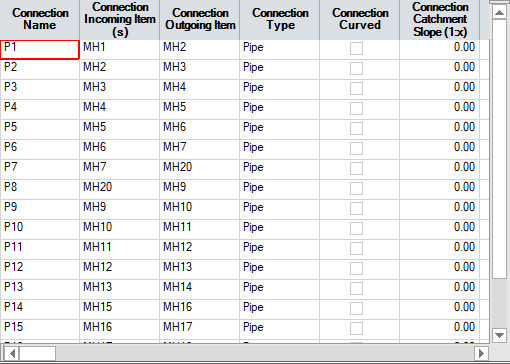

Vista de rejilla
Este es el componente en el que se muestran los objetos y sus propiedades. Las tablas son una vista multidimensional, refleja datos a los que se puede acceder desde el formulario del editor de cada elemento. Los datos se ordenan y jerarquizan para simplificar la exploración de los diferentes parámetros de los elementos disponibles en el diseño.
Clasificación de rejilla
Proporciona un mecanismo para ordenar la vista de rejilla. Puede seleccionar una columna y ordenar todo el informe por los valores de esa columna y siguiendo la ordenación seleccionada: ascendente o descendente.
