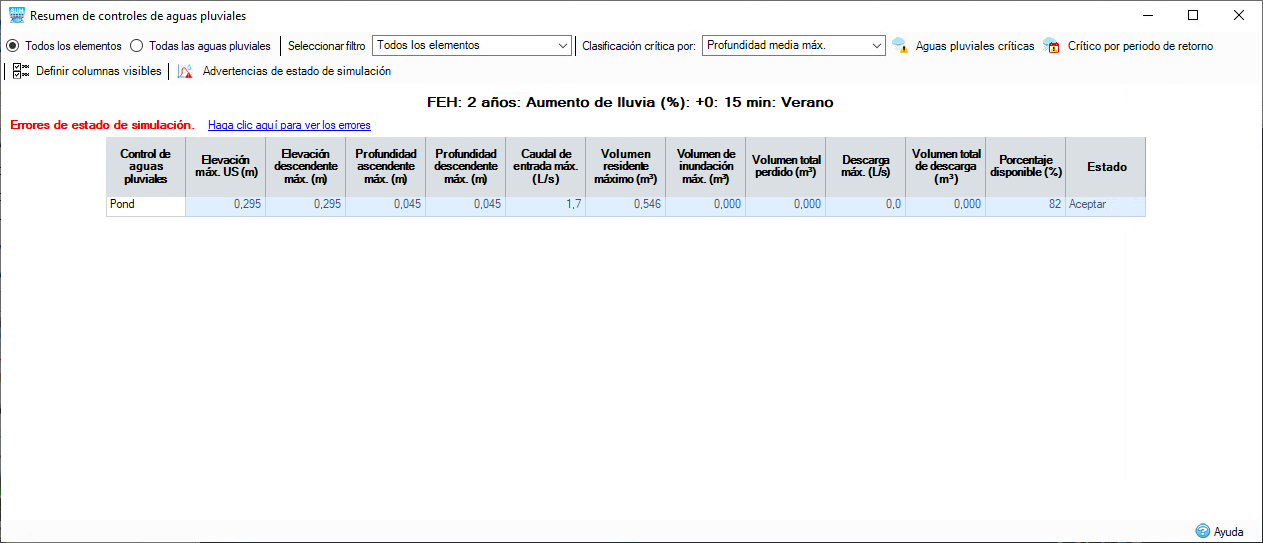

Los resultados del resumen de controles de aguas pluviales muestran un resumen de cómo se realiza cada control de aguas pluviales (SWC) en la fase actual.
Filtrado de los resultados
Para las fases que contienen solo el caudal base o el hidrograma de entrada, el filtrado no estará disponible.
Cuando se selecciona el botón de opción Todos los elementos, el resumen muestra las velocidades de flujo máximas que entran y salen junto con los detalles de los volúmenes para cada uno de los controles de aguas pluviales en la fase de las aguas pluviales o evento actuales, tal como se resalta en el selector de aguas pluviales en la barra de estado. El menú desplegable Seleccionar filtro filtra los resultados para mostrar Todos los elementos o una Ruta de caudal seleccionada.
Cuando se selecciona el botón de opción Todas las tormentas, el resumen muestra las velocidades de flujo máximas de entrada y salida de los Controles de aguas pluviales (SWC) seleccionados en el menú desplegable Seleccionar elemento, junto con los detalles de los volúmenes de cada una de las aguas pluviales que se ejecutan. Esto es especialmente útil cuando se selecciona Lluvia con varias aguas pluviales en los Criterios de análisis.
Selección de Clasificación crítica por
Para las fases que contienen solo el flujo de base o los hidrogramas de entrada, la opción Clasificación crítica por no estará disponible.
El menú desplegable Clasificación crítica por permite seleccionar una propiedad específica en el resumen que determinará las aguas pluviales críticas (consulte a continuación).
Para Lluvia de ARR 19, la propiedad Clasificación crítica por se utiliza para determinar cuál de los 10 patrones temporales que se ejecutan para un conjunto de PAE/Aumento de lluvia/Duración de aguas pluviales tiene el valor que representa el primer patrón temporal por encima de la media de los 10 resultados obtenidos para la propiedad especificada.
Por ejemplo, si la propiedad que estamos viendo es Profundidad media máxima y la tabla siguiente representa los valores del patrón temporal especificado
| Patrones temporales | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| Profundidad media máxima | 5,5 | 6,2 | 3,1 | 4,5 | 2,6 | 1,5 | 4,87 | 3,65 | 1,56 | 5,56 |
media = (5,5 + 6,2 + 3,1 + 4,5 + 2,6 + 1,5 + 4,87 + 3,65 + 1,56 + 5,56) / 10 = 3,904
El primer patrón temporal por encima de la media es el Patrón temporal 4 (4,5), que se utilizará para la crítica mediante comparaciones como se describe a continuación.
Aguas pluviales críticas
Cuando se pulsa, el botón de alternar Aguas pluviales críticas mostrará las aguas pluviales críticas de las siguientes maneras:
- Cuando se selecciona el botón de opción Todos los elementos, se muestran las naguas pluviales críticas y sus resultados para cada Control de aguas pluviales, en lugar de las aguas pluviales seleccionadas.
- Cuando se selecciona el botón de opción Todas las aguas pluviales, la fila que contiene las aguas pluviales críticas para el Control de aguas pluviales seleccionado actualmente se resalta en naranja. Si dos o más aguas pluviales son críticas, solo se resaltará la primera.
Las aguas pluviales críticas para un control de aguas pluviales se definen como aquellas aguas pluviales que tienen el valor más alto para la propiedad Clasificación crítica por.
Crítico por período de retorno
Si se pulsa, el botón de activación Crítico por período de retorno mostrará las aguas pluviales críticas para la agrupación del período de retorno o aumento de lluvia de las aguas pluviales seleccionadas actualmente.
Las agrupaciones de período de retorno o aumento de lluvia son las siguientes para los conjuntos de lluvia dados:
FEH/FSR/Diseño chino: se agrupan por período de retorno y aumento de lluvia de las aguas pluviales actuales. Por ejemplo, si las aguas pluviales actuales son FEH: 5 años: +30 %: 120 min, invierno, las aguas pluviales críticas se identificarán a partir de todos los resultados para FEH 5 años + 30 % de intervalo de duración de las aguas pluviales.
ARR: se agrupa por PAE y aumento de lluvia de las aguas pluviales actuales. Por ejemplo, si las aguas pluviales actuales son ARR: 50 %: +30 %: 120 min, las aguas pluviales críticas se identificarán a partir de todos los resultados para el intervalo de duración de las aguas pluviales ARR 5 % + 30 %.
Desbordes/Conocido/Definido por el usuario: se agrupa por aumento de lluvia de las aguas pluviales actuales. Por ejemplo, si las aguas pluviales actuales son Desbordes: 5 años: +10 %: 15 minutos, las aguas pluviales críticas se identificarán a partir de todos los resultados para Desbordes +10 % de intervalo de duración de las aguas pluviales.
SCS: sin agrupación. Se tienen en cuenta todos los resultados de SCS.
- Cuando se selecciona el botón de opción Todos los elementos, se muestran las naguas pluviales críticas y sus resultados para cada Control de aguas pluviales, en lugar de las aguas pluviales seleccionadas.
- Cuando se selecciona el botón de opción Todas las aguas pluviales, la fila que contiene las aguas pluviales críticas para el Control de aguas pluviales seleccionado actualmente se resalta en naranja. Si dos o más aguas pluviales son críticas, solo se resaltará la primera.
Las aguas pluviales críticas para un control de aguas pluviales se definen como aquellas aguas pluviales que tienen el valor más alto para la propiedad Clasificación crítica por.
Preferencias de hoja de cálculo
Los campos se pueden activar o desactivar mediante el formulario Preferencias de hoja de cálculo al que se accede desde la barra de herramientas situada en la parte superior del formulario. Se muestra el conjunto completo de columnas disponibles, que se pueden activar o desactivar mediante las casillas de verificación. Estos parámetros se recordarán entre sesiones.
Estado de simulación
Si los resultados del análisis muestran problemas para las aguas pluviales actuales, o alguna de las aguas pluviales o todas muestran el estado Crítico, se mostrará un mensaje en la parte superior del formulario. Puede encontrar más información en la sección Estado de simulación.
Además, se puede hacer clic en el hipervínculo de la advertencia de estado de la simulación para mostrar las Advertencias de estado de simulación de la fase actual.
Resultados
Elevación máxima aguas arriba: la elevación máxima de agua aguas arriba (por encima de la referencia) alcanzada en el elemento para el evento de lluvia seleccionado o mostrado.
Elevación máxima aguas abajo: la elevación máxima de agua aguas abajo (por encima de la referencia) alcanzada en el elemento para el evento de lluvia seleccionado o mostrado.
Elevación media máx.: la elevación media máxima de agua (por encima de la referencia) alcanzada en el elemento para el evento de lluvia seleccionado o mostrado.
Profundidad máx. aguas arriba: la profundidad máxima aguas arriba de agua (por encima de la elevación base) alcanzada en el elemento para el evento de lluvia seleccionado o mostrado.
Profundidad máx. aguas abajo: la profundidad máxima aguas abajo del agua (por encima de la elevación base) alcanzada en el elemento para el evento de lluvia seleccionado o mostrado.
Profundidad media máxima: la profundidad media máxima del agua (por encima de la elevación base) alcanzada en el elemento para el evento de lluvia seleccionado o mostrado.
Caudal de entrada máximo: el caudal de entrada máximo (total de todas las tragantes) que alcanza el elemento para el evento de lluvia seleccionado o mostrado. No incluye el caudal de entrada derivado.
Volumen de residencia máximo: el volumen máximo del elemento para el evento de lluvia seleccionado o mostrado, incluido el volumen de inundación.
Volumen máximo de inundación: el volumen máximo por encima de la elevación de excedencia o la elevación de cobertura en el elemento para el evento de lluvia seleccionado o mostrado.
Volumen total perdido: el volumen total perdido por infiltración.
Velocidad máxima: la velocidad máxima del caudal a través de cualquier paular para el evento de lluvia seleccionado o mostrado.
Descarga máxima: la descarga máxima (total de todas las salidas) que sale del elemento para el evento de lluvia seleccionado o mostrado. Si la descarga es resultado de la infiltración, la descarga efectiva de la infiltración se calcula mediante la siguiente ecuación:
Descarga efectiva = Coeficiente de infiltración / Factor de seguridad * Área
Volumen total de descarga: el volumen total que sale del elemento, a través de todas las salidas del evento de lluvia seleccionado o mostrado.
Medio tiempo de inactividad de drenaje: medida del tiempo que tarda un control de aguas pluviales en drenar desde su volumen máximo hasta la mitad de su capacidad máxima, según los gráficos de volumen del control de aguas pluviales. Para cualquier evento de aguas pluviales, si el volumen máximo de un control de aguas pluviales no está por encima de la mitad de su capacidad máxima, la mitad del tiempo de inactividad del drenaje estará en blanco.
Porcentaje disponible: el porcentaje del volumen total del control de aguas pluviales disponible por encima de la elevación máxima de agua medida hasta la elevación de excedencia.
Valores negativos
Cuando se inunda un control de aguas pluviales, se muestra un valor negativo para indicar el porcentaje del volumen que se ha inundado. Esto indica la necesidad de almacenamiento. Sin embargo, tenga en cuenta que proporcionar este almacenamiento adicional solo puede reducir la inundación por una fracción de lo que se necesita, ya que puede haber más agua de corriente ascendente.
Todas las columnas numéricas se muestran con un número predeterminado de decimales, según la unidad. Si desea ver más o menos decimales, puede seleccionar Incrementar decimales o Reducir decimales en el menú contextual. Esta configuración no se guardará entre sesiones.
Estado: en función de la elevación en el control de aguas pluviales, se mostrará el siguiente estado:
- Correcto: la elevación está por debajo de la elevación de excedencia menos la del desagüe de seguridad.
- Riesgo de inundación: la elevación está por debajo de la elevación de excedencia, pero se encuentra dentro del desagüe de seguridad.
- Inundación: la elevación se encuentra por encima de la elevación de excedencia.
