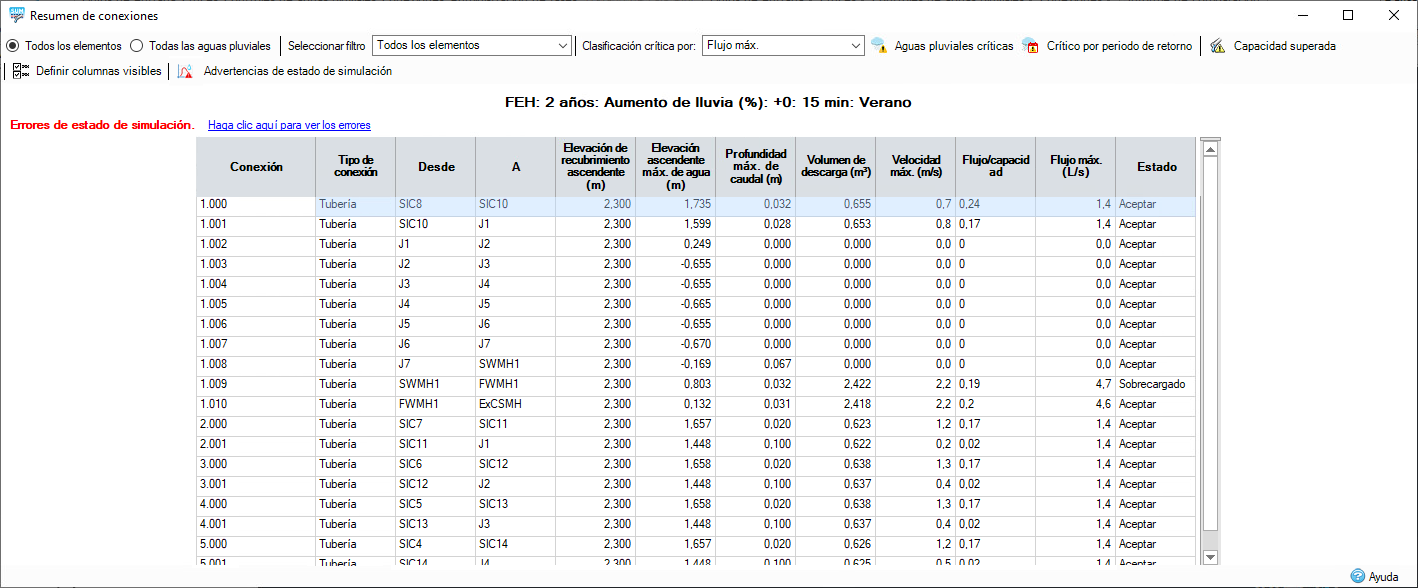

Los Resultados del resumen de conexiones muestran un resumen de cómo se realiza cada conexión en la fase actual.
Filtrado de los resultados
Para las fases que contienen solo el caudal base o el hidrograma de entrada, el filtrado no estará disponible.
Cuando se selecciona el botón de opción Todos los elementos, el resumen muestra las velocidades de caudal máximas que entran y salen junto con los detalles de los volúmenes para cada una de las conexiones de la fase de las aguas pluviales/evento actuales que se resaltan en el selector de aguas pluviales de la barra de estado. El menú desplegable Seleccionar filtro filtra los resultados para mostrar Todos los elementos o una Ruta de caudal seleccionada.
Cuando se selecciona el botón de opción Todas las aguas pluviales, el resumen muestra las velocidades de caudal máximas de entrada y salida de las Conexiones seleccionadas en el menú desplegable Seleccionar elemento, junto con los detalles de los volúmenes de cada una de las aguas pluviales que se ejecutan. Esto es especialmente útil cuando se selecciona Lluvia con varias aguas pluviales en los Criterios de análisis.
Selección de Clasificación crítica por
Para las fases que contienen solo el flujo de base o los hidrogramas de entrada, la opción Clasificación crítica por no estará disponible.
El menú desplegable Clasificación crítica por permite seleccionar una propiedad específica en el resumen que determinará las aguas pluviales críticas (consulte a continuación).
Para Lluvia de ARR 19, la propiedad Clasificación crítica por se utiliza para determinar cuál de los 10 patrones temporales que se ejecutan para un conjunto de PAE/Aumento de lluvia/Duración de aguas pluviales tiene el valor que representa el primer patrón temporal por encima de la media de los 10 resultados obtenidos para la propiedad especificada.
Por ejemplo, si la propiedad que estamos viendo es Velocidad máxima y la tabla siguiente representa los valores del patrón temporal especificado
| Patrones temporales | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| Velocidad máxima | 5,5 | 6,2 | 3,1 | 4,5 | 2,6 | 1,5 | 4,87 | 3,65 | 1,56 | 5,56 |
media = (5,5 + 6,2 + 3,1 + 4,5 + 2,6 + 1,5 + 4,87 + 3,65 + 1,56 + 5,56) / 10 = 3,904
El primer patrón temporal por encima de la media es el Patrón temporal 4 (4,5), que se utilizará para la crítica mediante comparaciones como se describe a continuación.
Aguas pluviales críticas
Cuando se pulsa, el botón de alternar Aguas pluviales críticas mostrará las aguas pluviales críticas de las siguientes maneras:
- Cuando se selecciona el botón de opción Todos los elementos, se muestran las aguas pluviales críticas y sus resultados para cada Conexión, en lugar de las aguas pluviales seleccionadas.
- Cuando el botón de opción Todas las aguas pluviales está seleccionado, la fila que contiene las aguas pluviales críticas para la Conexiónseleccionada actualmente se resalta en naranja. Si dos o más aguas pluviales son críticas, solo se resaltará la primera.
Las aguas pluviales críticas para una Conexiónse define como aquellas aguas pluviales que tienen el valor más alto para la propiedad Clasificación crítica por.
Crítico por período de retorno
Si se pulsa, el botón de activación Crítico por período de retorno mostrará las aguas pluviales críticas para la agrupación del período de retorno o aumento de lluvia de las aguas pluviales seleccionadas actualmente.
Las agrupaciones de período de retorno o aumento de lluvia son las siguientes para los conjuntos de lluvia dados:
FEH/FSR/Diseño chino: se agrupan por período de retorno y aumento de lluvia de las aguas pluviales actuales. Por ejemplo, si las aguas pluviales actuales son FEH: 5 años: +30 %: 120 min, invierno, las aguas pluviales críticas se identificarán a partir de todos los resultados para FEH 5 años + 30 % de intervalo de duración de las aguas pluviales.
ARR: se agrupa por PAE y aumento de lluvia de las aguas pluviales actuales. Por ejemplo, si las aguas pluviales actuales son ARR: 50 %: +30 %: 120 min, las aguas pluviales críticas se identificarán a partir de todos los resultados para el intervalo de duración de las aguas pluviales ARR 5 % + 30 %.
Desbordes/Conocido/Definido por el usuario: se agrupa por aumento de lluvia de las aguas pluviales actuales. Por ejemplo, si las aguas pluviales actuales son Desbordes: 5 años: +10 %: 15 minutos, las aguas pluviales críticas se identificarán a partir de todos los resultados para Desbordes +10 % de intervalo de duración de las aguas pluviales.
SCS: sin agrupación. Se tienen en cuenta todos los resultados de SCS.
- Cuando se selecciona el botón de opción Todos los elementos, se muestran las aguas pluviales críticas y sus resultados para cada Conexión, en lugar de las aguas pluviales seleccionadas.
- Cuando el botón de opción Todas las aguas pluviales está seleccionado, la fila que contiene las aguas pluviales críticas para la Conexiónseleccionada actualmente se resalta en naranja. Si dos o más aguas pluviales son críticas, solo se resaltará la primera.
Las aguas pluviales críticas para una Conexiónse define como aquellas aguas pluviales que tienen el valor más alto para la propiedad Clasificación crítica por.
Preferencias de hoja de cálculo
Los campos se pueden activar o desactivar mediante el formulario Preferencias de hoja de cálculo al que se accede desde la barra de herramientas situada en la parte superior del formulario. Se muestra el conjunto completo de columnas disponibles, que se pueden activar o desactivar mediante las casillas de verificación. Estos parámetros se recordarán entre sesiones.
Estado de simulación
Si los resultados del análisis muestran problemas para las aguas pluviales actuales, o alguna de las aguas pluviales o todas muestran el estado Crítico, se mostrará un mensaje en la parte superior del formulario. Puede encontrar más información en la sección Estado de simulación.
Además, se puede hacer clic en el hipervínculo de la advertencia de estado de la simulación para mostrar las Advertencias de estado de simulación de la fase actual.
Resultados
Tipos de conexiones: el tipo de conexión se muestra como referencia; se pueden encontrar descripciones completas de cada tipo de conexión en la página Conexiones.
Desde: se muestra el elemento aguas arriba (unión o control de aguas pluviales) como referencia.
Hasta: se muestra el elemento aguas abajo (unión o control de aguas pluviales) como referencia.
Elevación de cobertura aguas arriba: la elevación de cobertura en el extremo aguas arriba de la conexión.
Elevación del agua máxima aguas arriba: la elevación máxima de agua (por encima de la referencia) alcanzada en el elemento situado aguas arriba para el evento de lluvia seleccionado o mostrado. Nota: Si las conexiones abstractas (Sin retardo, Caudal rezagado) están conectadas a una unión simple, se dejarán en blanco).
Profundidad máxima de caudal: la profundidad máxima de agua (por encima de la elevación de rasante) alcanzada en la conexión para el evento de lluvia seleccionado o mostrado. Nota: Si las conexiones abstractas (Sin retardo, Caudal rezagado), están conectadas a un cruce simple, se dejarán en blanco.
Volumen de descarga: el volumen total de agua descargada a través de la conexión.
Velocidad máxima: la velocidad máxima a través del elemento para el evento de lluvia seleccionado o mostrado.
Caudal/capacidad: solo se muestra para tuberías o canales. Relación del caudal de entrada máximo con la capacidad de la tubería. La capacidad de tubería se calcula mediante la ecuación n de Manning o la ecuación de Colebrook-White y se basa en condiciones de llenado de tuberías. Si la relación es menor que 1, la tubería puede tomar todo el caudal. Si la relación es superior a 1, la capacidad de la tubería se excede y puede producirse sobrecarga o inundación.
Caudal máximo: el caudal máximo a través del elemento para el evento de lluvia seleccionado o mostrado.
Estado: se basa en la elevación del control de aguas pluviales/uniones ascendente. Consulte aquí para obtener una explicación del estado de un Resumen de uniones o un Resumen de controles de aguas pluviales.
Capacidad excedida
El botón Capacidad excedida activa o desactiva el resaltado de las conexiones en las que la cifra de Caudal/Capacidad es superior a 1.
