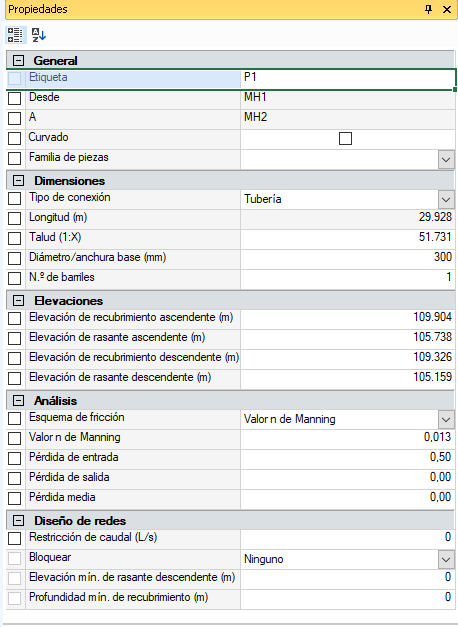

La vista Propiedades muestra los detalles del elemento seleccionado actualmente y permite cambiar los valores rápidamente sin necesidad de visitar un formulario de datos detallado.
Visualización de elementos
El cuadro de propiedades mostrará los detalles de los elementos seleccionados actualmente. Muestra los siguientes objetos:
- Flujos de entrada
- Uniones
- Controles de aguas pluviales
- Conexiones
- Usos del suelo
- Tipos de terreno
- Imagen
Un elemento se puede seleccionar en el plano, la vista en árbol, las tablas o a través de su formulario de datos. Cuando se cambia la selección, la información asociada con los objetos se muestra en la tabla. De igual forma, si la selección se desactiva, se mostrará "No se ha seleccionado nada" en lugar de la tabla.
Las modificaciones de los valores se completarán "en tiempo real", lo que significa que se aplicarán inmediatamente y se actualizarán en las otras vistas abiertas del software. Se creará un marcador de deshacer para permitir que el cambio se deshaga si es necesario.
Anotaciones
El cuadro de propiedades también permite mostrar información específica sobre las anotaciones de cada objeto. Esto se controla mediante las casillas de verificación de la primera columna, que reflejan la información mostrada actualmente y se pueden cambiar para añadir o eliminar información de la anotación de un objeto. El conjunto de anotaciones por defecto para un nuevo objeto, así como los prefijos y si se muestran las unidades de una propiedad, se controlan en la ficha Anotaciones de la Configuración de visualización.
Selección múltiple
Cuando se seleccionan varios elementos, el cuadro de propiedades muestra las propiedades que comparten entre ellos.
En algunos casos, esto estará muy limitado; por ejemplo, seleccionar una conexión y una unión, ya que solo comparten un valor de etiqueta.
Si se seleccionan varios tipos similares, es decir, varias uniones o conexiones de tuberías, la tabla mostrará la misma información, pero con valores que difieren y que muestren "*VARÍA*". Las modificaciones de estos valores se aplicarán a todos los elementos de la selección, con las actualizaciones de etiquetas aplicando las reglas habituales para evitar que haya varios elementos con el mismo nombre.
Anotaciones: el parámetro de las anotaciones también se combina, cuando está activado en todos los elementos, cuando se realiza la selección múltiple. Esto permite activar o desactivar la anotación para muchos elementos a la vez. Cuando una anotación está activada para algunos elementos pero desactivada para otros, se muestra en estado indeterminado, un cuadro negro, pero una vez ajustada, se controlan todos los elementos.
Barra de herramientas
Se ofrecen dos opciones para mostrar los datos en la tabla:
Categorizadas: las propiedades se agruparán en función del tipo de propiedad que sean:
- Flujos de entrada, Uniones, Controles de aguas pluviales y conexiones: agrupados en función del tipo de información, por ejemplo, general, cotas, elevaciones, análisis, diseño de redes, etc.
- Imagen: un solo grupo, ya que hay muy pocos elementos que considerar.
Alfabético: las propiedades se muestran en orden alfabético en función de su etiqueta.
Texto del asistente
Al igual que los formularios de datos, resulta útil saber cuál es el intervalo válido de un campo al introducir información. El cuadro de propiedades mostrará la misma información en el panel situado debajo de la tabla.
Este panel se puede cambiar ajustando la barra del divisor.
