Exercice 7 : Exploration des résultats à l’aide d’un diagramme de dispersion

Dans cette activité, vous allez utiliser la vue du diagramme de dispersion pour sélectionner les valeurs à afficher sur les axes du graphique et choisir les résultats à comparer.

Conditions préalables

• L’exercice précédent est terminé.
• Tous les résultats, y compris ceux sélectionnés pour comparaison, sont affichés dans l’environnement contextuel Explorer dans la vue Propriétés.

Procédure

1. Dans la vue du diagramme de dispersion, modifiez les valeurs à afficher sur les axes du graphique.

   1. Dans l’onglet Explorer, cliquez sur Affichage > Vue du diagramme de dispersion .

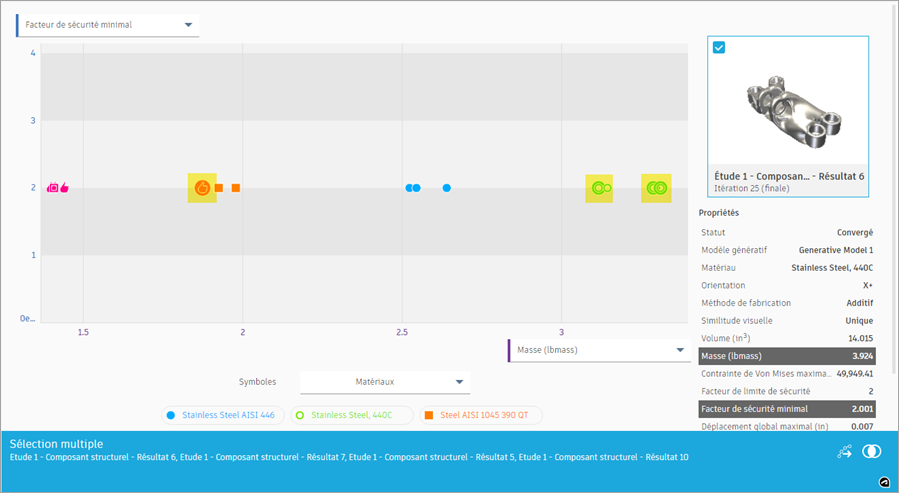

      Lorsque vous basculez entre les vues, les sélections de résultats sont conservées et apparaissent sous forme de marqueurs en gras dans la vue du diagramme de dispersion.


   2. Dans la liste déroulante Propriétés de l’axe vertical, sélectionnez Contrainte Von Mises max.

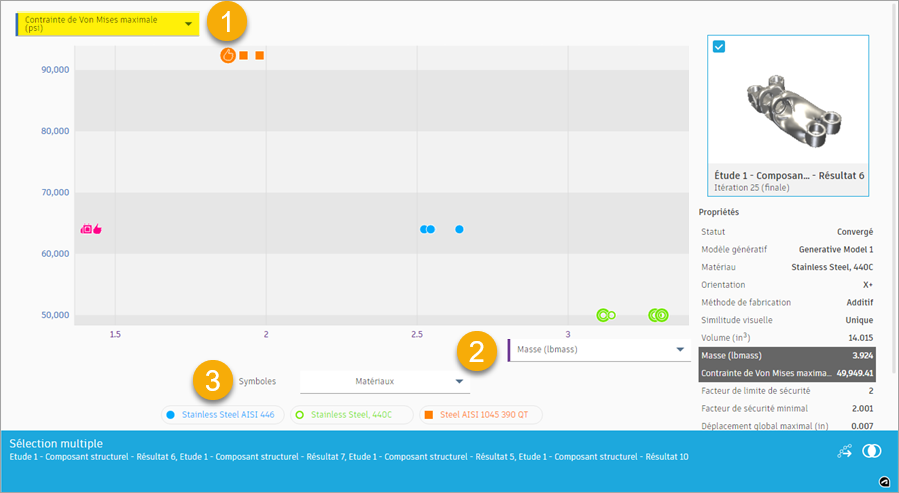

      Les performances des résultats s’affichent en termes de contrainte de Von Mises maximale (1), de masse (2) et de matériau (3).


   3. Dans la liste déroulante Propriétés de l’axe horizontal (2), sélectionnez Volume.

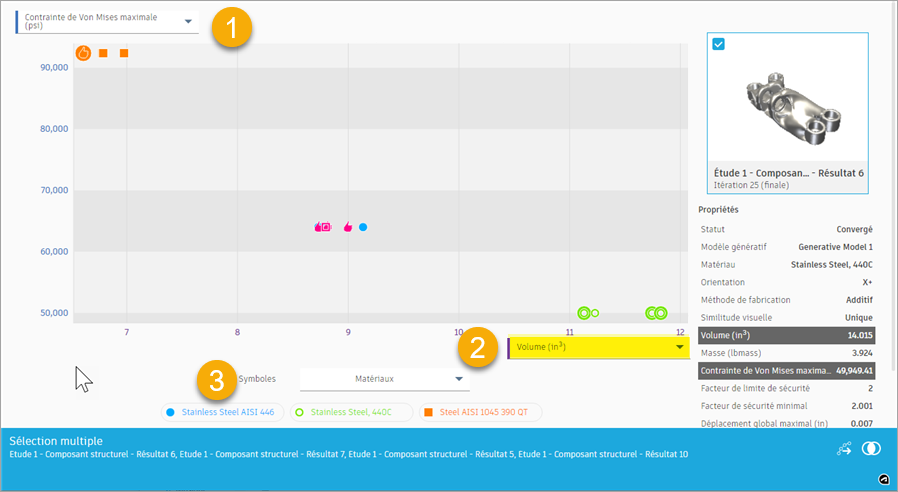

      Les résultats des performances sont indiqués en termes de contrainte de Von Mises maximale (1), de volume (2) et de matière (3).



2. Effectuez un zoom avant sur l’un des résultats et affichez ses propriétés.

   Remarque : les résultats représentés par des marqueurs dans votre diagramme de dispersion peuvent différer légèrement des images affichées.
   1. Cliquez n’importe où dans le diagramme de dispersion pour effacer la sélection des résultats.

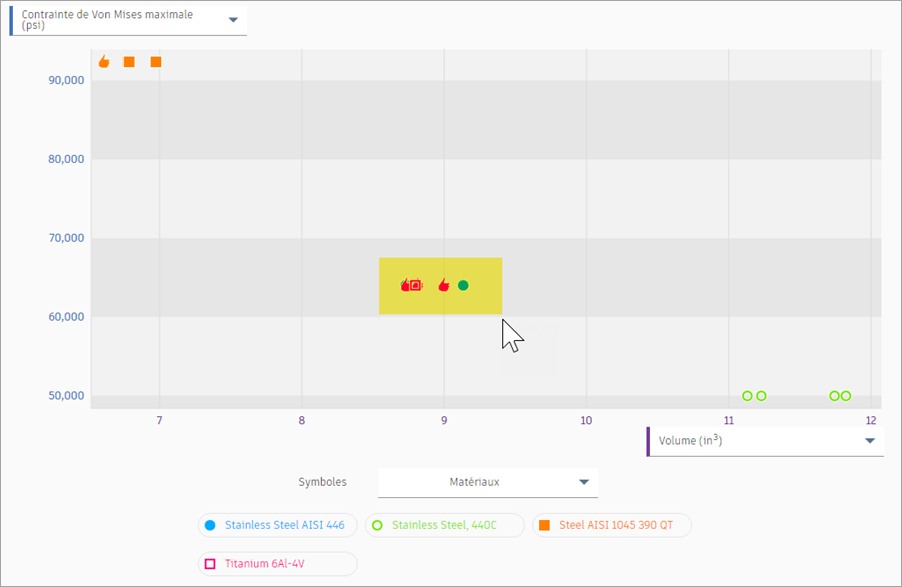

   2. Faites glisser le curseur pour effectuer un zoom avant sur la zone illustrée ci-dessous.

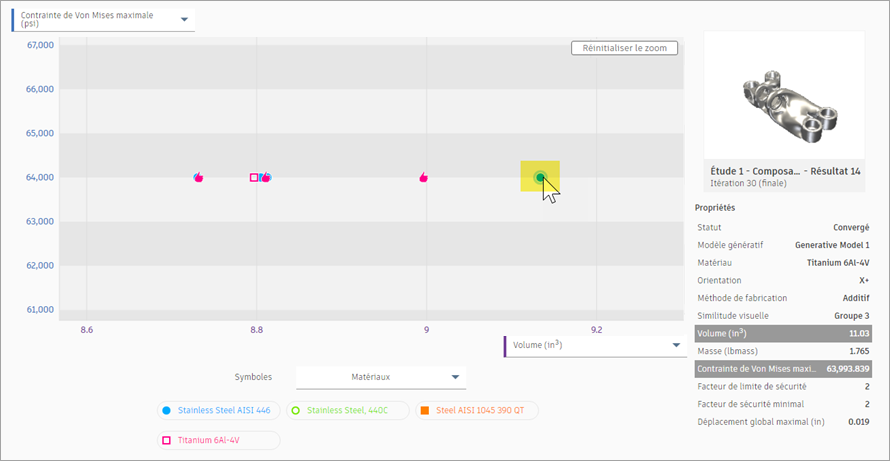

   3. Placez le pointeur de la souris sur le dernier marqueur à droite.



      Remarque : dans le groupe de fonctions Propriétés, vous pouvez afficher la miniature et les propriétés de ce résultat. Les options Volume et Contrainte de Von Mises max. sont mises en surbrillance, car elles sont définies sur les axes du diagramme de dispersion.

      Conseil : double-cliquez sur un résultat pour l’afficher dans la vue de résultat.

3. Sélectionnez et comparez plusieurs résultats.

   1. Pour effacer la sélection des résultats, cliquez n’importe où dans le diagramme de dispersion.

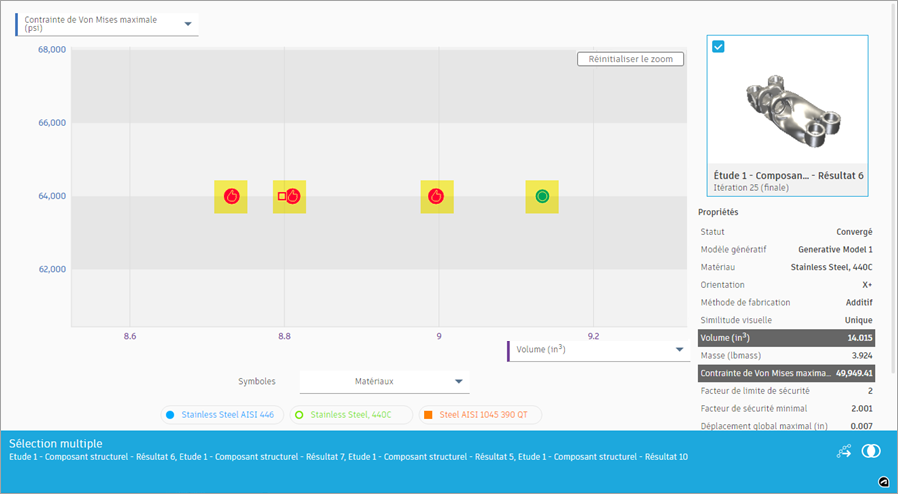

   2. Pour sélectionner plusieurs résultats, maintenez la touche Maj enfoncée et cliquez sur quatre marqueurs de résultats, comme illustré ci-dessous.

      Remarque : les résultats représentés par des marqueurs dans votre diagramme de dispersion peuvent différer légèrement des images affichées.


   3. Pour ouvrir les résultats sélectionnés dans la vue Comparaison, dans la partie inférieure, dans la carte Sélection multiple, cliquez sur l’icône Comparer .
   4. Comparez les résultats à l’aide des outils de la barre d’outils Vue du résultat.
   5. Pour revenir à la vue du diagramme de dispersion, dans l’onglet Vue du résultat, cliquez sur Terminer la vue de résultat > Terminer la vue de résultat .

Résumé de l’exercice 7

Dans cette activité, vous avez utilisé la vue du diagramme de dispersion pour sélectionner les valeurs à afficher sur les axes du graphique et choisi les résultats à comparer.
