Didacticiel : ajout de fonctions à une pièce

Ce didacticiel utilise trois exercices et trois modèles pour expliquer comment ajouter des fonctions à l’aide d’esquisses, de faces ou de corps existants, en utilisant les outils du groupe de fonctions Créer. L’exercice final affecte les matériaux aux modèles et vérifie la masse de chaque modèle pour s’assurer qu’il répond aux attentes.

Dans ce didacticiel, vous allez effectuer les tâches suivantes :

• Créer une fonction de lissage sur un accélérateur, puis ajouter une fonction d’âme et une nervure pour renforcer le support.



  Forme de départ du modèle d’accélérateur (à gauche), et modèle d’accélérateur avec des fonctions ajoutées (à droite).

• Créer des perçages lamés sur un montage fileté, puis supprimer les matériaux indésirables, ajouter du support et créer un filetage sur l’arbre.

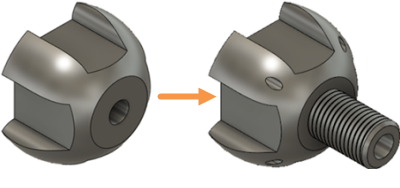

  Forme de départ du modèle de montage fileté (à gauche), et modèle avec des fonctions ajoutées (à droite).

• Créer une turbine à deux côtés à partir d’une base et d’une lame.

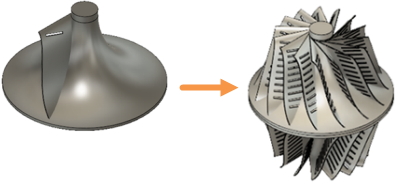

  Forme de départ du modèle de turbine (à gauche), et modèle de turbine avec fonctions ajoutées (à droite).

• Définir les matériaux des modèles et vérifier la masse de chaque modèle pour vous assurer qu’elle répond aux attentes.
