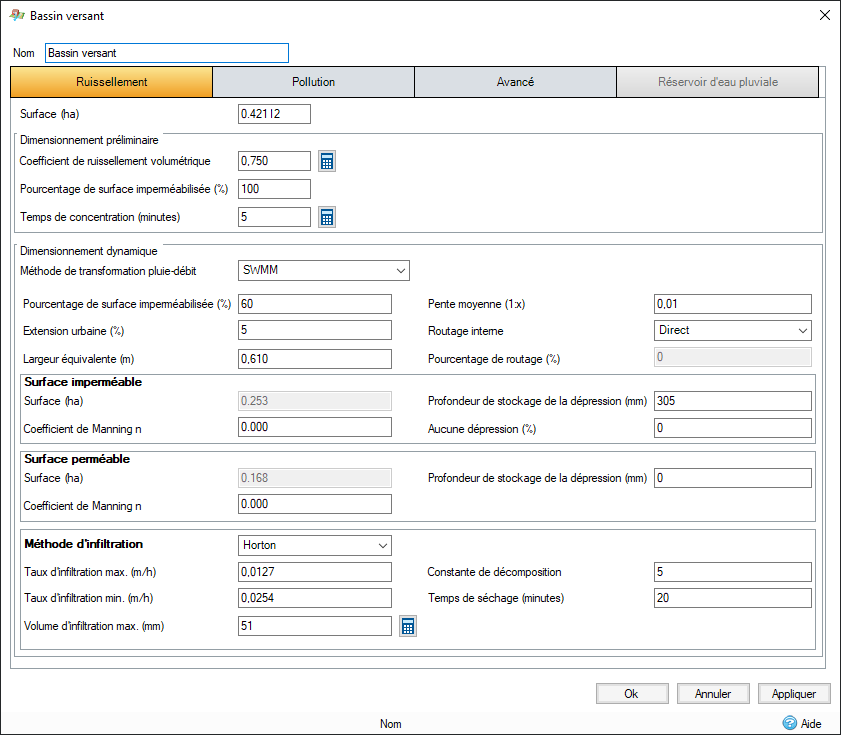

Pourcentage imperméable : proportion imperméable de la zone de débit entrant. Lorsque la case Utiliser les calques d’occupation des sols/types de sols est cochée, le pourcentage imperméable est calculé à partir des moyennes pondérées des utilisations des sols.
Pente moyenne :pente du bassin versant.
Extension urbaine : cette option met à l’échelle la surface imperméable à l’aide de la valeur spécifiée. Elle peut être utilisée pour prendre en compte l’augmentation des zones urbaines, ou d’autres facteurs. Elle est uniquement activée (et utilisée) lorsque le fluage des critères d’analyse est défini sur « Utiliser les valeurs de bassin versant ».
Largeur équivalente : largeur du bassin versant.
Routage interne : prolonge le modèle de ruissellement traditionnel SWMM pour permettre le routage du débit de trois manières différentes :
- Vers surface perméable : fraction spécifiée du ruissellement pouvant être routée de la surface imperméable jusqu’à la zone suivante
- Vers surface imperméable : fraction spécifiée du ruissellement pouvant être routée de la surface imperméable jusqu’à la zone imperméable avec stockage dans les dépressions du sol
- Direct : aucun routage interne
Pourcentage de routage : fraction spécifiée pour les méthodes de routage interne Vers surface perméable et Vers surface imperméable
Surface imperméable :
Surface : surface imperméable totale calculée à l’aide de la Surface * Pourcentage de surface imperméabilisée
Coefficient de Manning n : PERN désigne un facteur d’adaptation utilisé pour introduire l’effet de rugosité d’un bassin versant comme suit :
|
n |
PERN |
|---|---|
|
0,01 |
0,4 |
|
0,015 |
0,5 |
|
0,025 |
1,0 |
|
0,10 |
3,0 |
Profondeur de stockage de la dépression : profondeur de stockage dans les dépressions du sol sur la portion imperméable du bassin versant
Aucune dépression : pourcentage de la zone imperméable qui ne possède aucun stockage dans les dépressions du sol
Surface perméable :
Surface : surface perméable totale calculée à l’aide de la surface * (1 - Pourcentage de surface imperméabilisée)
Coefficient de Manning n : PERN désigne un facteur d’adaptation utilisé pour introduire l’effet de rugosité d’un bassin versant comme suit :
|
n |
PERN |
|---|---|
|
0,01 |
0,4 |
|
0,015 |
0,5 |
|
0,025 |
1,0 |
|
0,10 |
3,0 |
Profondeur de stockage de la dépression : profondeur de stockage dans les dépressions du sol sur la portion perméable du bassin versant
Méthode d’infiltration : lorsque vous sélectionnez l’une de ces méthodes, les paramètres d’infiltration suivants s’affichent :
Horton / Horton modifié
- Taux d’infiltration : taux d’infiltration maximal.
- Taux d’infiltration : taux d’infiltration minimal.
- Constante de décomposition : constante de décomposition appliquée au taux d’infiltration.
- Temps de séchage : temps nécessaire au bassin versant pour sécher, entre 2 et 14 jours généralement.
- Volume d’infiltration maximum : profondeur utilisée pour déterminer le volume d’infiltration maximum dans la zone. Cette valeur peut être calculée à l’aide de la calculatrice du volume d’infiltration maximum de Horton.
Green et Ampt / Green et Ampt modifié
- Potentiel matriciel : succion capillaire moyenne du sol.
- Conductivité : conductivité hydraulique saturée du sol.
- Déficit initial : différence entre la porosité du sol et la teneur initiale en humidité du sol (fraction).
Numéro de courbe SCS
- Numéro de courbe : coefficient de ruissellement pour la fraction perméable du bassin versant, comme décrit dans le document NEH-4, chapitre 9. Les valeurs types varient entre 20 (pour les zones présentant de très bonnes capacités d’infiltration et d’interception) et 98 (pour les zones imperméables). La valeur CN (Curve Number, numéro de courbe) est adimensionnelle et dépend du groupe hydrologique du sol, de l’occupation du sol, du traitement, des conditions hydrologiques et des conditions d’humidité initiales. La plage autorisée du CN va de 0 à 100, avec des valeurs types comprises entre 60 et 90, et 98 pour les surfaces imperméables.
Le calculateur de numéro de courbe peut être utilisé lorsque la case Utiliser les calques d’occupation des sols/types de sols est désactivée. Le calculateur est accessible à l’aide du bouton situé à droite du champ. Celui-ci vous permet de sélectionner rapidement et facilement le numéro de courbe approprié.
- Temps de séchage : temps nécessaire au bassin versant pour sécher, entre 2 et 14 jours généralement.
Constante
Permet de spécifier un taux d’infiltration/de conductivité constant à l’aide de Green et Ampt. Méthode.
- Conductivité : conductivité hydraulique saturée du sol.
