Serwer programu Vault magazynuje i obsługuje pliki oraz metadane, które tworzą repozytorium. Tymi danymi zarządza serwer Microsoft SQL Server 2005 lub 2008 Express — uboższa wersja relacyjnej bazy danych Microsoft SQL Server 2005 i 2008. Oprogramowanie serwera może być zainstalowane na serwerze lub na stacji roboczej, która jest udostępniona wszystkim użytkownikom. Dla jednego użytkownika, serwer może być zainstalowany razem z oprogramowaniem klienta na pojedynczym odizolowanym komputerze.
Serwer Vault

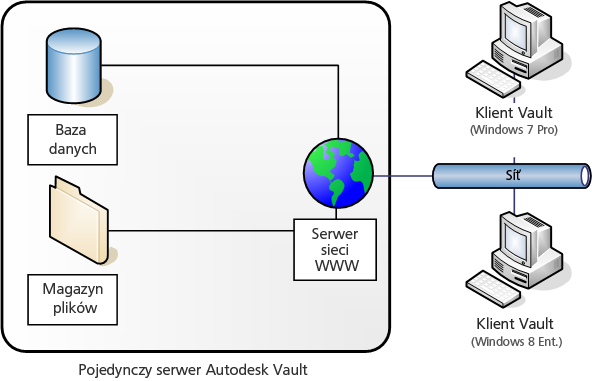

Trzy podstawowe składniki serwera Vault to: serwer WWW, baza danych i magazyn plików. Na poniższym rysunku przedstawiono podstawową konfigurację składników.
Serwer bazy danych
- Microsoft SQL Server 2008 SP2 Enterprise
- Microsoft SQL Server 2008 SP2 Standard
- Microsoft SQL Server 2008 Express R2
- Microsoft SQL Server 2008 Enterprise R2
- Microsoft SQL Server 2008 Standard R2
Magazyn plików
Magazyn plików oraz serwer baz danych współpracują ze sobą. Baza danych dostarcza informacji o indeksach położenia plików. Magazyn plików jest bezpiecznym miejscem na serwerze, w którym są przechowywane pliki.
Serwer sieci web
Autodesk Data Management Server wymaga zainstalowania usług Windows Internet Information Services (IIS).
Serwer Autodesk Vault jest w rzeczywistości aplikacją WWW, która korzysta z usług w celu zarządzania komunikacją pomiędzy klientami a serwerem poprzez usługi WWW. Interakcja między klientami a serwerem przypomina komunikację przeglądarki internetowej z witryną WWW. W przypadku usług WWW wykorzystywany jest standardowy protokół HTTP i komunikacja przez port 80. W konfiguracjach z wieloma użytkownikami wymagane są usługi Microsoft IIS.

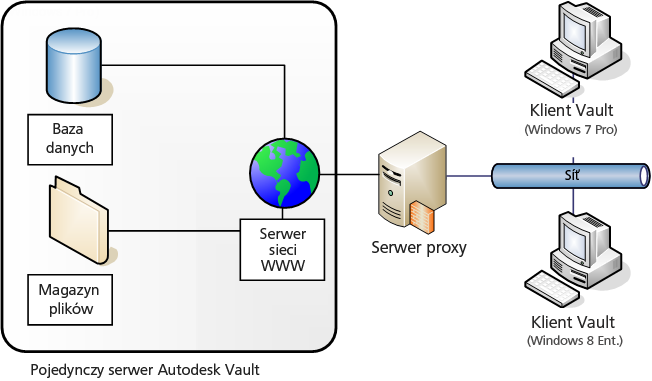

Serwer proxy
Serwer proxy przekazuje żądania z komputerów klienckich do innych serwerów. Niektóre sieci wymuszają, aby wszystkie komputery klienckie używały serwera proxy dla wszystkich żądań usług WWW.
Jeśli w sieci używany jest serwer proxy, można ją tak skonfigurować, aby używana była nazwa główna lub serwer proxy był pomijany dla klientów hosta.
Informacje o konsoli programu Autodesk Data Management Server.
Obsługę wszystkich baz danych i magazynów plików przeprowadza się za pomocą konsoli programu Autodesk Data Management Server. Konsola jest interfejsem administratora służącym do obsługi magazynów plików i baz danych repozytorium. Dostępne są takie zadania, jak tworzenie kopii zapasowej i przywracanie danych, tworzenie i zarządzanie repozytoriami, przenoszenia baz danych i usuwanie starych danych. Konsoli serwera można również używać do dołączania, odłączania i zarządzania bibliotekami Content Center programu Autodesk Inventor.
Narzędzia administracyjne w konsoli serwera są dostępne również z poziomu wiersza polecenia. Polecenia uruchamiane z poziomu wiersza polecenia wraz ze skryptami mogą posłużyć do tworzenia harmonogramów użytkownika i wykonywania zadań zautomatyzowanej obsługi.
W widoku głównym przedstawione jest podsumowanie repozytoriów, witryn i bibliotek skojarzonych z serwerem.
Zaloguj się do konsoli serwera przy użyciu konta repozytorium, któremu przypisano rolę Administratora. Większość operacji związanych z obsługą repozytorium wymaga również uprawnień administratora serwera SQL.
Widok główny konsoli programu Autodesk Data Management Server.
W panelu nawigacyjnym wyświetlane są biblioteki i repozytoria dostępne na serwerze Autodesk Vault Server oraz dostępne witryny. Zarządzanie witrynami, repozytoriami i bibliotekami odbywa się za pomocą konsoli programu Autodesk Data Management Server.
Autodesk Vault Server - podsumowanie
- W panelu nawigacji kliknij najwyższy węzeł.
Zostanie wyświetlona zbiorcza statystyka serwera repozytorium. Obejmuje ona:
- nazwę komputera prowadzącego serwer
- liczbę dni od wykonania poprzedniej pełnej kopii zapasowej i przyrostowej kopii zapasowej
- liczbę repozytoriów na serwerze
- liczbę repozytoriów dostępnych w tej witrynie
- liczbę bibliotek Content Center na serwerze (nie dotyczy programu AutoCAD Civil 3D)
- całkowitą ilość miejsca zajmowaną przez repozytoria
- ilość miejsca zajmowanego przez biblioteki Content Center (nie dotyczy programu AutoCAD Civil 3D)
- ilość miejsca zajmowaną przez magazyn plików
- całkowitą ilość miejsca zajmowaną przez serwer repozytorium
Grupy robocze - podsumowanie
- W panelu nawigacji kliknij pozycję Grupy robocze.
Wyświetlone zostają stany i właściwości wszystkich witryn i repozytoriów w witrynach. W środowisku pojedynczej witryny wyświetlana jest tylko bieżąca witryna. Konsoli serwera można używać do edytowania właściwości lokalnych witryn i niektórych właściwości witryn zdalnych. W przypadku wszystkich dostępnych witryn wyświetlane są następujące informacje:
- Nazwa serwera - nazwa komputera, na którym w tej witrynie znajduje się Autodesk Vault Server
- Opis - krótki opis tekstowy witryny. Tę właściwość można zmieniać w przypadku wszystkich witryn.
- Położenie magazynu plików - ścieżka dostępu do magazynu plików w tej witrynie. Tę właściwość można zmieniać tylko w przypadku lokalnych witryn.
- Repozytorium - nazwa repozytorium w danej witrynie
- Stan repozytorium - określa stan repozytorium: włączone lub wyłączone. Do włączonych repozytoriów można uzyskać dostęp z innych witryn w środowisku wielu witryn. Tę właściwość można zmieniać tylko w przypadku lokalnych witryn.
- Typ powielania - określa, czy automatyczne powielanie jest włączone i czy funkcjonuje w cyklu dziennym czy co dany okres. Tę właściwość można zmieniać tylko w przypadku lokalnych witryn.
- Ostatnie powielenie - data najnowszego powielenia
- Następne powielenie - data następnego, zaplanowanego powielenia
- Pliki/rozmiar - liczba i rozmiar plików, które nie zostały powielone do bieżącego repozytorium.
- Stan witryny - określa stan dostępności witryny
Przeciągnij nagłówek kolumny do pola Grupuj wg, aby posegregować podsumowanie dla witryny według określonej kolumny.
Podsumowanie witryn
- W panelu nawigacji kliknij nazwę obszaru wyświetlanego w węźle grup roboczych.
Wyświetlone zostają stany i właściwości wszystkich witryn i repozytoriów w witrynach. W środowisku pojedynczej witryny wyświetlana jest tylko bieżąca witryna. Konsoli serwera można używać do edytowania właściwości lokalnych witryn i niektórych właściwości witryn zdalnych. W przypadku wszystkich dostępnych witryn wyświetlane są następujące informacje:
- Nazwa serwera - nazwa komputera, na którym w tej witrynie znajduje się Autodesk Vault Server
- Opis - krótki opis tekstowy witryny. Tę właściwość można zmieniać w przypadku wszystkich witryn.
- Położenie magazynu plików - ścieżka dostępu do magazynu plików w tej witrynie. Tę właściwość można zmieniać tylko w przypadku lokalnych witryn.
- Repozytorium - nazwa repozytorium w danej witrynie
- Stan repozytorium - określa stan repozytorium: włączone lub wyłączone. Do włączonych repozytoriów można uzyskać dostęp z innych witryn w środowisku wielu witryn. Tę właściwość można zmieniać tylko w przypadku lokalnych witryn.
- Typ powielania - określa, czy automatyczne powielanie jest włączone i czy funkcjonuje w cyklu dziennym czy co dany okres. Tę właściwość można zmieniać tylko w przypadku lokalnych witryn.
- Ostatnie powielenie - data najnowszego powielenia
- Następne powielenie - data następnego, zaplanowanego powielenia
- Pliki/rozmiar — liczba i rozmiar plików, które nie zostały powielone do bieżącego repozytorium.
- Stan witryny - określa stan dostępności witryny
Przeciągnij nagłówek kolumny do pola Grupuj wg, aby posegregować podsumowanie dla witryny według określonej kolumny.
Zestawienie danych dla repozytoriów
- W panelu nawigacji kliknij Repozytoria.
Zostanie wyświetlona zbiorcza statystyka serwera repozytorium. Obejmuje ona:
- liczbę repozytoriów na serwerze
- liczba repozytoriów dostępnych w tej witrynie
- całkowitą ilość miejsca zajmowaną przez repozytoria
- ilość miejsca zajmowaną przez magazyn plików Uwaga: Repozytoria, które nie zostały migrowane nie są ujęte w tym obliczeniu. Niektóre repozytoria, utworzone przed wersją 3.0 mogą posiadać pliki porzucone w magazynie plików. Te pliki mogą znajdować się w magazynie plików, ale nie posiadają żadnego wpisu w bazie danych. Są one uwzględnione w całkowitym rozmiarze magazynu plików.
- całkowitą ilość miejsca zajmowaną przez serwer repozytorium
Zestawienie danych wybranego repozytorium
- W panelu nawigacji wybierz repozytorium z folderu Repozytoria.
Zostanie wyświetlona zbiorcza statystyka wybranego repozytorium. Obejmuje ona:
- datę utworzenia repozytorium
- nazwę konta, przez które zostało utworzone repozytorium
- wersję serwera Autodesk Vault Server, która została użyta do utworzenia repozytorium
- położenie magazynu plików
- liczbę plików w magazynie plików
- całkowitą ilość miejsca zajmowaną przez bazę danych repozytorium
- ilość miejsca zajmowaną przez magazyn plików
- najwyższy numer wersji każdego pliku
- średnią liczbę wersji wszystkich plików w repozytorium
- czy zalecana jest defragmentacja bazy danych
Zestawienie danych dla bibliotek
- W panelu nawigacji kliknij Biblioteki.
Zostanie wyświetlona zbiorcza statystyka bibliotek znajdujących się na serwerze repozytorium. Obejmuje ona:
- liczbę bibliotek Content Center na serwerze
- ilość miejsca zajmowaną przez biblioteki Content Center
Podsumowanie określonej biblioteki
- W panelu nawigacji wybierz bibliotekę z folderu Biblioteki.
Zostanie wyświetlone podsumowanie wybranej biblioteki. Dane statystyczne obejmują:
- wyświetlaną nazwę biblioteki
- informację, czy biblioteka jest migrowana, czy nie
- nazwę pliku bazy danych
- partycję, do której należy biblioteka (np. Autodesk Inventor 14, Autodesk Inventor 2008, Autodesk Inventor 2010)
- datę utworzenia biblioteki
- nazwę konta, przez które została utworzona biblioteka
- całkowitą ilość miejsca zajmowaną przez bazę danych biblioteki
- uprawnienia odczytu/zapisu biblioteki (odczyt lub odczyt i zapis)
- czy zalecana jest defragmentacja bazy danych
Zarządzanie - podsumowanie
- W panelu nawigacji kliknij pozycję Zarządzanie.
Zostanie wyświetlona zbiorcza statystyka typów plików dzienników znajdujących się na serwerze repozytorium. Typy plików dzienników obejmują:
- Dzienniki konsoli
- Dzienniki serwera
- Dzienniki e-mail
Określone dzienniki - podsumowanie
- W panelu nawigacji wybierz grupę dzienników z folderu Zarządzanie. Zostanie wyświetlona lista najnowszych dzienników dla tej grupy.
- Wybierz plik dziennika. Zostanie wyświetlone podsumowanie dla określonego pliku dziennika.
Logowanie do konsoli programu Autodesk Data Management Server
Musisz zalogować się za pomocą konta z uprawnieniami administratora. Domyślne konto administratora:
- Nazwa użytkownika: administrator
- Hasło: [puste]
- Z menu Start systemu Windows® wybierz opcję Programy ► Autodesk ► Autodesk Data Management ► Autodesk (Server Console).
Wyświetlane jest okno dialogowe Zaloguj się.
- Podaj nazwę użytkownika konta administratora repozytorium.
- Podaj hasło konta administratora repozytorium.
- Jeśli posiadasz konto dla usługi Microsoft Windows Active Directory, możesz zalogować się na serwerze Autodesk Data Management Server , korzystając ze swojego poświadczonego konta użytkownika dla systemu Microsoft Windows. Włącz pole wyboru Uwierzytelnianie Windows. Uwaga: Ta funkcja jest dostępna tylko w wydaniach Professional i Collaboration programu Autodesk Vault.
- Uwierzytelnianie Windows jest dostępne wyłącznie dla domen Active Directory.
- Jeśli Uwierzytelnianie Windows nie jest używane, należy dysponować ważnym kontem programu Autodesk Vault Server.
Uwaga: Jeśli opcja Uwierzytelniania Windows jest włączona, pole nazwy użytkownika zawiera nazwę domeny połączoną z nazwą użytkownika Windows. Nie można zmienić nazwy użytkownika i hasła. - Kliknij przycisk OK.
