Parametri di processo per uno studio Simulazione del processo

I parametri processo, memorizzati in un file di parametri processo (PRM), vengono utilizzati durante una simulazione di un processo additivo per simulare determinati materiali con diverse impostazioni. A ciascuna impostazione di stampa è associato un file PRM di default. Se non si desidera utilizzare il file di default, è possibile scegliere un file PRM diverso o importarne uno creato al di fuori di Fusion.

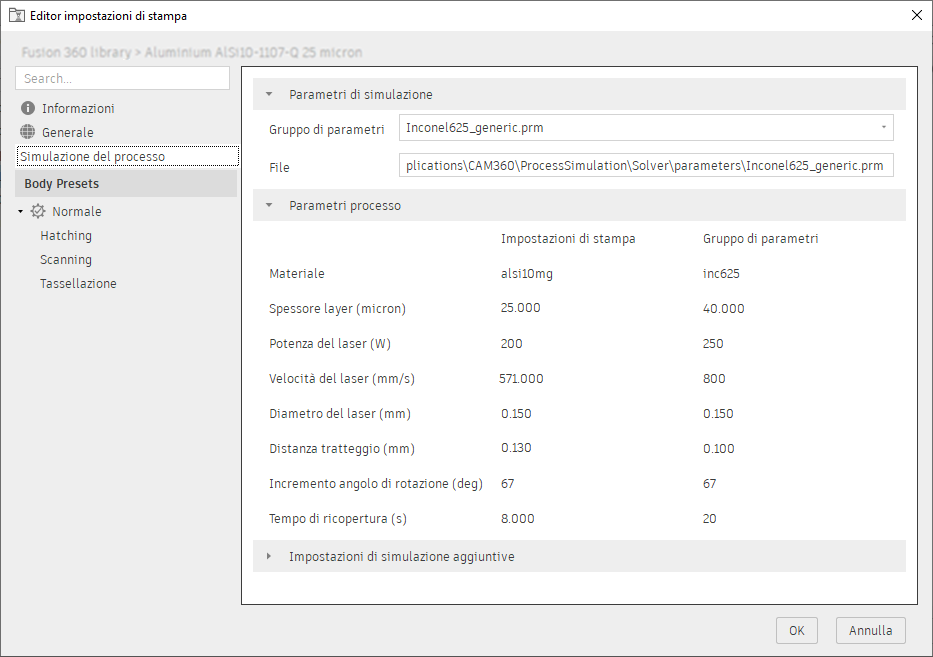

Esempio dei parametri di processo per un'impostazione di stampa.

Confronto delle impostazioni di stampa con i file PRM

Prima di risolvere uno studio Simulazione del processo, Fusion confronta l'impostazione di stampa del setup con il file PRM associato. Il confronto si basa sul materiale e diverse impostazioni, incluse spessore layer, potenza laser, velocità laser, diametro del laser, distanza di tratteggio, incremento angolo di rotazione e tempo di ricopertura.

In base al confronto, un'impostazione di stampa e i relativi file PRM presentano uno dei seguenti stati:

• Corrispondenza diretta: il materiale e tutte le altre impostazioni nell'impostazione di stampa e nel file PRM corrispondono. La simulazione del processo può essere risolta.

• Chiudi corrispondenza: il materiale e le altre impostazioni nell'impostazione di stampa e nel file PRM non corrispondono, ma il materiale è supportato. La simulazione del processo può essere risolta, ma i risultati per una corrispondenza vicina non sono affidabili come quelli per una corrispondenza diretta.

• Nessuna corrispondenza: il materiale nell'impostazione di stampa e nel file PRM non è supportato. Impossibile risolvere la simulazione del processo.

• PRM personalizzato: l'impostazione di stampa non include un materiale oppure si importa un file PRM e il relativo materiale non corrisponde a quello dell'impostazione di stampa. La simulazione del processo può essere risolta.
