Flusso di lavoro: esecuzione di un allineamento parte in tempo reale mediante ispezione

Fusion Manufacturing Extension

Questa lavorazione fa parte di un'estensione. Le estensioni sono un modo flessibile per accedere a funzionalità aggiuntive in Fusion. Ulteriori informazioni.

La funzionalità Allineamento parte in tempo reale part alignment icon consente di utilizzare i risultati dell'ispezione della superficie per ottimizzare la configurazione di parti complesse di forma libera su una macchina CNC. Utilizzarlo per ridurre le eventuali imperfezioni di allineamento e consentire la lavorazione accurata della parte. I risultati dell'ispezione vengono importati e l'allineamento parte viene calcolato in tempo reale utilizzando una connessione in tempo reale tra Fusion e la macchina CNC.

Nota: Al momento della creazione di questo video, la funzionalità era disponibile come anteprima. Per il video precedente sulla connessione in tempo reale mediante applicazioni Machine Connector, vedere Utilizzo di un'applicazione Machine Connector per l'ispezione.

Passaggi

  1. Accertarsi di avere installato l'applicazione Machine Connector corretta per il computer in uso.

  2. Creare un setup di fresatura e le operazioni di produzione per la lavorazione della parte.

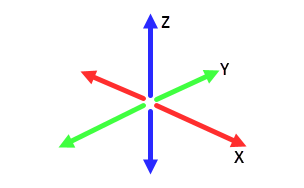

  3. Specificare il tipo di trasformazione utilizzato da Fusion per calcolare l'allineamento parte. Questo consente di determinare il numero di assi disponibili per traslare la parte in modo da poterla allineare.

    translation

    Il tipo di trasformazione deve essere supportato dalla macchina CNC e dal post-processore.

    Nota: La trasformazione per l'allineamento parte in tempo reale è attualmente limitata alla traslazione in tre assi o un numero inferiore.

  4. Generare un'operazione Ispezione superficie per specificare quali punti ispezionare sulla superficie della parte. I risultati dell'ispezione della superficie verranno utilizzati per calcolare l'allineamento parte.

    inspect surface operation

  5. Eseguire la post-elaborazione di tutte le operazioni per creare il codice NC, quindi trasferire il codice NC alla macchina CNC.

    nc program

  6. Importare i risultati dell'ispezione in tempo reale durante l'esecuzione del codice NC sulla macchina CNC.

    before and after example

    Quando tutti i risultati dell'ispezione sono stati importati, Fusion calcola l'allineamento parte ed è necessario decidere se approvarlo o rifiutarlo.

    Se si approva l'allineamento parte, il codice NC viene aggiornato automaticamente utilizzando l'allineamento parte calcolato. Il sistema di coordinate di lavoro (WCS) sul controller della macchina viene regolato per poter lavorare la parte in modo accurato.

    Se si rifiuta l'allineamento parte, la macchina CNC smette di eseguire il codice NC.
