Flusso di lavoro: esecuzione di un allineamento parte mediante ispezione
Questa lavorazione fa parte di un'estensione. Le estensioni sono un modo flessibile per accedere a funzionalità aggiuntive in Fusion. Ulteriori informazioni.
La funzionalità Allineamento parte
consente di utilizzare i risultati dell'ispezione della superficie per ottimizzare la configurazione di parti complesse di forma libera su una macchina CNC. Utilizzarlo per ridurre le eventuali imperfezioni di allineamento e consentire la lavorazione accurata della parte.
Passaggi
Creare un setup di fresatura e le operazioni di produzione per la lavorazione della parte.

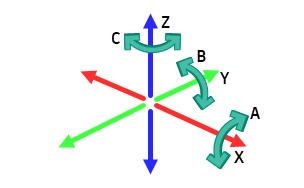

Specificare il tipo di trasformazione utilizzato da Fusion per calcolare l'allineamento parte. Questo consente di determinare il numero di assi disponibili per traslare e ruotare la parte in modo da poterla allineare.
Il tipo di trasformazione deve essere supportato dalla macchina CNC e dal post-processore.
Generare un'operazione Ispezione superficie per specificare quali punti ispezionare sulla superficie della parte. I risultati dell'ispezione della superficie verranno utilizzati per calcolare l'allineamento parte.
Eseguire la post-elaborazione dell'operazione Ispezione superficie per creare il codice NC, quindi eseguire il codice NC su una macchina CNC dotata di un punto di indagine per ispezionare la superficie della parte.
Importare il file dei risultati di ispezione generato dalla macchina per consentire a Fusion di calcolare l'allineamento parte.
Eseguire la post-elaborazione delle operazioni di lavorazione rimanenti utilizzando l'allineamento parte calcolato, quindi eseguire il codice NC aggiornato sulla macchina CNC. Il sistema di coordinate di lavoro (WCS) sul controller della macchina viene regolato per poter lavorare la parte in modo accurato.
